品牌：上海深荣
起订：1个
供应：5685660个
| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | DQSW2 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 结构形式 : | 固定球球阀 | 工作温度 : | 常温 |
| 标准 : | 国标 | 零部件及配件 : | 执行器 |
| 公称通径 : | DN200 | 形态 : | 角式 |
| 密封形式 : | 软密封型 | 作用对象 : | 水 |
| 外形 : | 中型 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

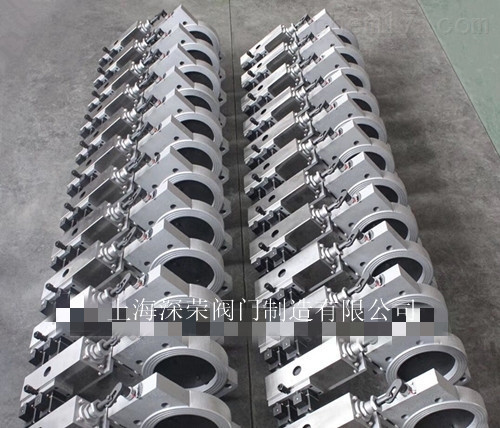

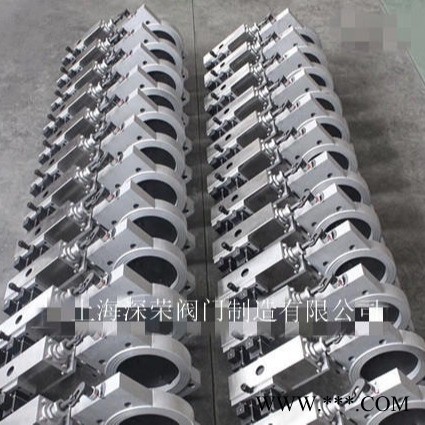

DQSW2气动双位蝶阀
产品简介：
气动双位蝶阀烟气窑炉气专用DQSW2气动双位蝶阀/气动锅炉蝶阀/工业炉气动蝶阀/气动锅炉双位蝶阀/工业炉气动双位蝶阀 DQSW3气动三位蝶阀/DQSW1气动单电控双位蝶阀是采用活塞式执行机构实现阀门开关及开度大小,适用于冶金、石油、化工及 锅炉行业，在工业炉燃烧系统作为控制风量大小实现多种加热工况自动控制的执行机构。尤其适用大口径、大流量、低压差的场 合，它不仅具有常规气动蝶阀的优点，而且还有以下独有的特点： 1、 阀门开度可在0—35°、35°—90°两段范围内分别任意可调，两段开度互不干涉，且调节简便，显示直观。 2、 阀门定位精度高，重复性好，而且不受气源压力波动的影响，控制气源压力可在规定范围内任意选择。 3、与气动薄膜蝶阀相比，本阀还具有控制系统简单，配套件少，且结构紧凑、重量轻等特点，故整套系统价格便宜，是作为替代 气动薄膜蝶阀理想执行器。
结构及原理：
气动 双位蝶阀由气动执行机构和蝶阀两部分组成。气动执行机构由单作用气缸和先导电磁阀组成。由先导电磁阀控制，以实现阀 门的开关。在气缸内设有套活塞限位调节机构用来调节活塞的行程，从而实现阀门开度的可调。蝶阀由阀体、阀板、转轴、连杆 等组成，它将活塞杆的行程位置转换成阀板的开度。并由指针式显示装置直接读出实际开度数值。在阀体与气缸支架的连接处设 置有隔热层，以降低对气缸的传热。 主要技术参数： 见表（） 规格及其表示方法： 附件代号 安装方式代号 规格代号 改进设计代号 表示 次改进 型别代号(SW-双位，DW-单位） 组别代号 表示气动 类别代号 表示蝶阀 1、规格代号 蝶阀规格 —1 —2 —3 —4 —5 公称通径 （DN） 50 65 80 125 100 150 175 200 250 2、安装方式及附件代号 A — 表示垂直安装方式 B — 表示水平安装方式 T — 表示附带气源三联件 G — 表示带散热器 C — 表示高温型 支架与阀体间加撑杆 （400℃加100mm 500℃加200mm） 3、标记示例 DQSW — 3BT表示经 次改进的、带气源三联件的、通径为￠175的、水平安装的气动 双位蝶阀。 DQSW 与DQSW气动 双位蝶阀的差异 DQSW气动 双位蝶阀的缸体采用铸铁件，而DQSW 的缸体采用表面镀硬铬的铝合金管材，内表面采用珩磨工艺，从而使缸体具 有质量轻、外表美观、经久耐用等优点。同时，DQSW 气动 双位蝶阀的小风调节简单直观，且均为有效调节。而DQSW气动 双 位蝶阀需松开拧紧压板的四只螺丝，然后调节调节杆。由于活塞没有径向固定，当调节杆与后活塞配合较松时，旋转调节杆时有 可能调节杆和后活塞起旋转，不能使调节杆轴向移动，从而失去了调节小风的功能。 特殊供货： 为满足特殊用户的需要，还有DQSW 型气动三位蝶阀和DQSW 型气动单电控双位蝶阀。气动三位蝶阀分大风、中风、小风三种 风，zui大开度分别为90°、65°、35°，分别用三个先导电磁阀控制。中风、小风为烧咀燃烧所需的风量，大风为冷却工件用的 风，满足了特定工艺，降温曲线也要控制的场合。DQSW 型气动单电控双位蝶阀的小风开度为0—35°可调，并且是常开的；大 风35°—90°范围内任意可调。 安装及使用1、本阀宜安装在环境清洁并留有定空间的场地，并应注意使先导电磁阀处于直立位置。 2、本阀在气源进口处已备有套扩口式接头（接口Z1/8＂，螺母M14×1.5），用户自备￠8×1紫铜将气源引入。 3、引入本阀的控制气源应配有气动三大件装置，气源的压力应控制在0.25~0.6MPa范围内。 4、控制气压力根据用户条件在规定范围内选用，以能保证推动气缸活塞为宜。 5、先导电磁阀为常闭式，通电实现开阀。在先导阀体上各装有手控转轴，当突然停电时只要转动转轴90 便可实现手动应急开 闭，平时转轴凹槽应位于水平。 6、活塞行程的调节有调节机构完成。不同的工况要求调节不同的限位调节机构。调节大开度时，先松开拧紧螺母，然后旋转调节 螺母至所需位置再锁紧即可。调节小开度时，先拧松支架下的紧定螺丝，再旋转滚花螺母或调节杆至所需位置即可工作。 7、气缸的动静密封全部采用标准O型密封圈，其规格有50×3.5、26×2.4、14×2.4用户可自行备件。 8、用户订货时应根据自己管路的安装形式是水平管道，还是垂直管道进行正确的选择。 故障及排除方法： 故障现象 故障原因 排除方法 线圈通电后阀门不动作 控制电磁阀线圈烧坏 更换线圈 控制电磁阀的活动铁芯被脏物卡位 拆洗铁芯座、活动铁芯 气源安装板或控制阀阀口有异物 用压缩空气吹通清除 控制电磁阀正常动作，大风不能全开 活塞O形圈老化，磨损，活塞漏气，活塞O 形圈与气缸内腔配合过盈量不够 更换活塞O形圈，提高气源压力 小风调节困难 小风调节时，应松开三角支架下面的紧定 螺钉，调完应该拧紧，防止滚花螺母自锁 用螺丝刀转动控制阀下面的手动螺钉的同 时，上下推动滚花螺母，也可用字螺丝刀 使滚花螺母转动 控制阀顶端漏气 控制阀铁芯座上端有异物 拆洗铁芯座或更换控制阀
上海深荣阀门主要生产销售【气动双位蝶阀烟气窑炉气专用DQSW2气动双位蝶阀/气动锅炉蝶阀/工业炉气动蝶阀/气动锅炉双位 蝶阀/工业炉气动双位蝶阀DQSW3气动三位蝶阀/DQSW1气动单电控双位蝶阀】，备有大量库存现货以出厂价直销！我们直秉 持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片 仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 DQSW2气动双位蝶阀烟气窑炉气专用 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提DQSW2气动双位蝶阀烟气窑炉气专用 法兰，伸缩节及DQSW2气动双位蝶阀烟气窑炉气专用 连接螺栓，并根据用户需要提供DQSW2气动双位蝶阀烟气窑炉气专用易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
