品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | D643H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

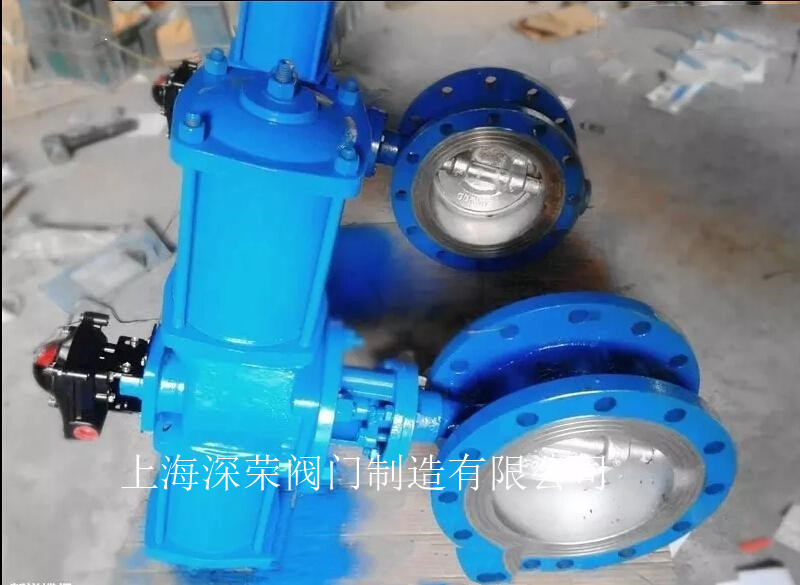

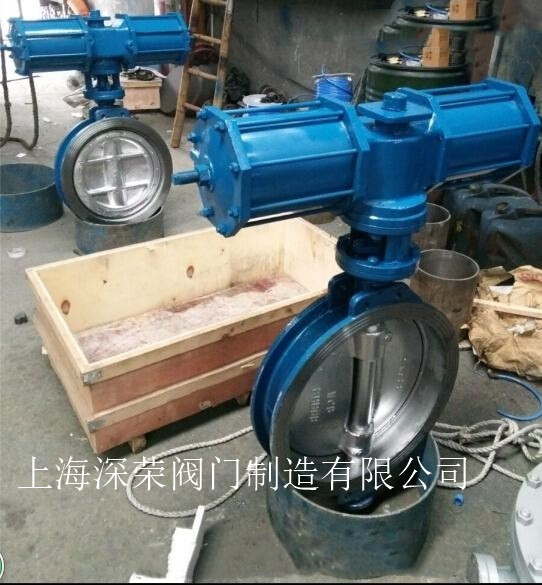

D643H 气动硬密封蝶阀概述
气动多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。由于本产品蝶阀采用的是偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
D643H 气动硬密封蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
D643H硬密封法兰蝶阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
D643H气动密封法兰蝶阀 主要技术参数
公称通径 | DN（mm） | 50～2000 | 50～500 | |||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
渗漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92标准） | |||||
适用温度 | 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ | |||||
适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
驱动形式 | 蜗杆蜗轮传动、气传动、电传动 | |||||
六、D643H气动多层次硬密封法兰蝶阀 主要零件的材质
零件名称 | 材料 |
阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
蝶板
|
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度， 流量， 流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号D643H气动硬密封蝶阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可D643H气动硬密封蝶阀法兰，伸缩节D643H气动硬密封蝶阀连接螺栓，并根据用户需要提供
