品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | D343H-16C |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | DN200 |
| 公称通径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

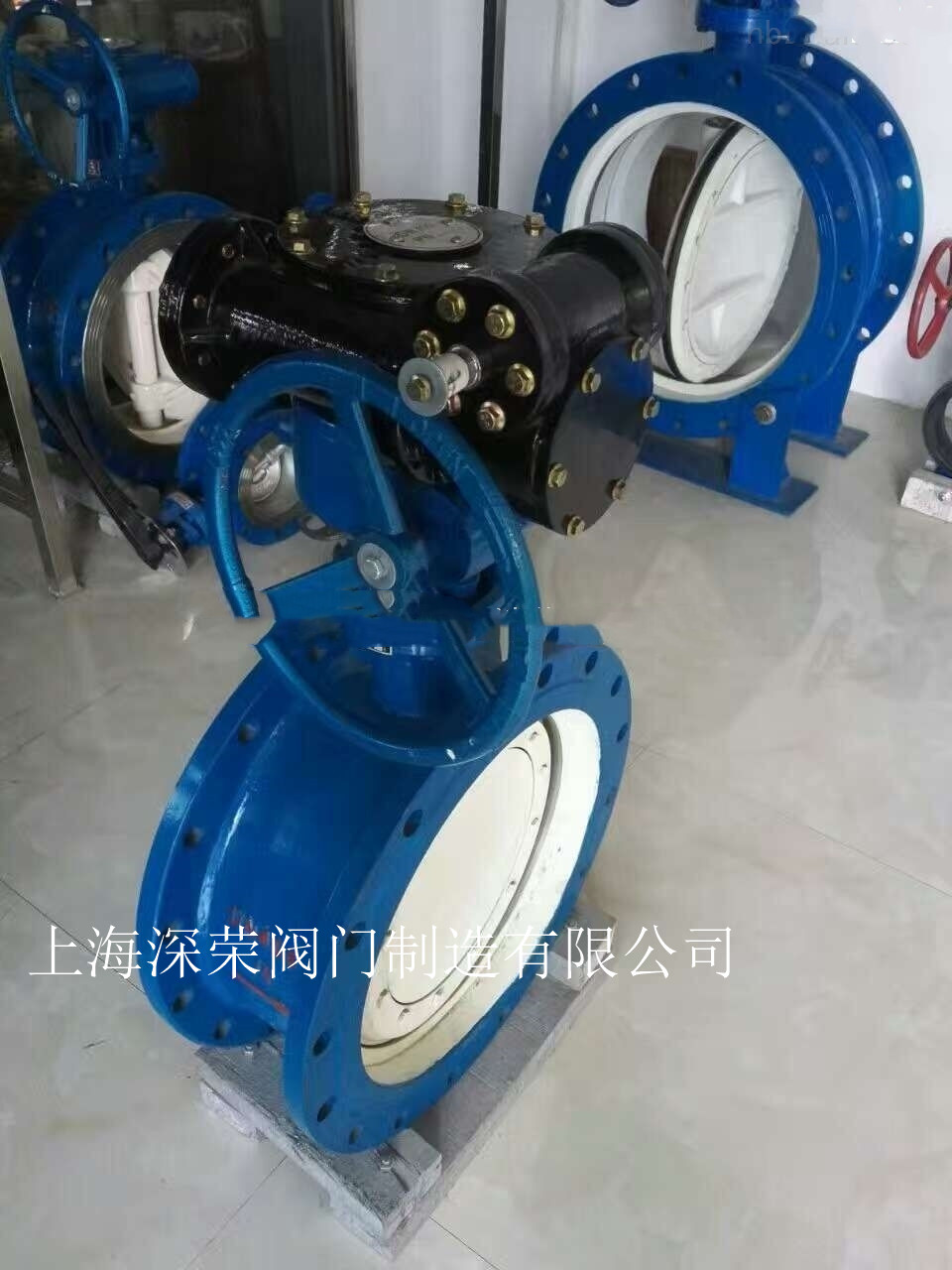

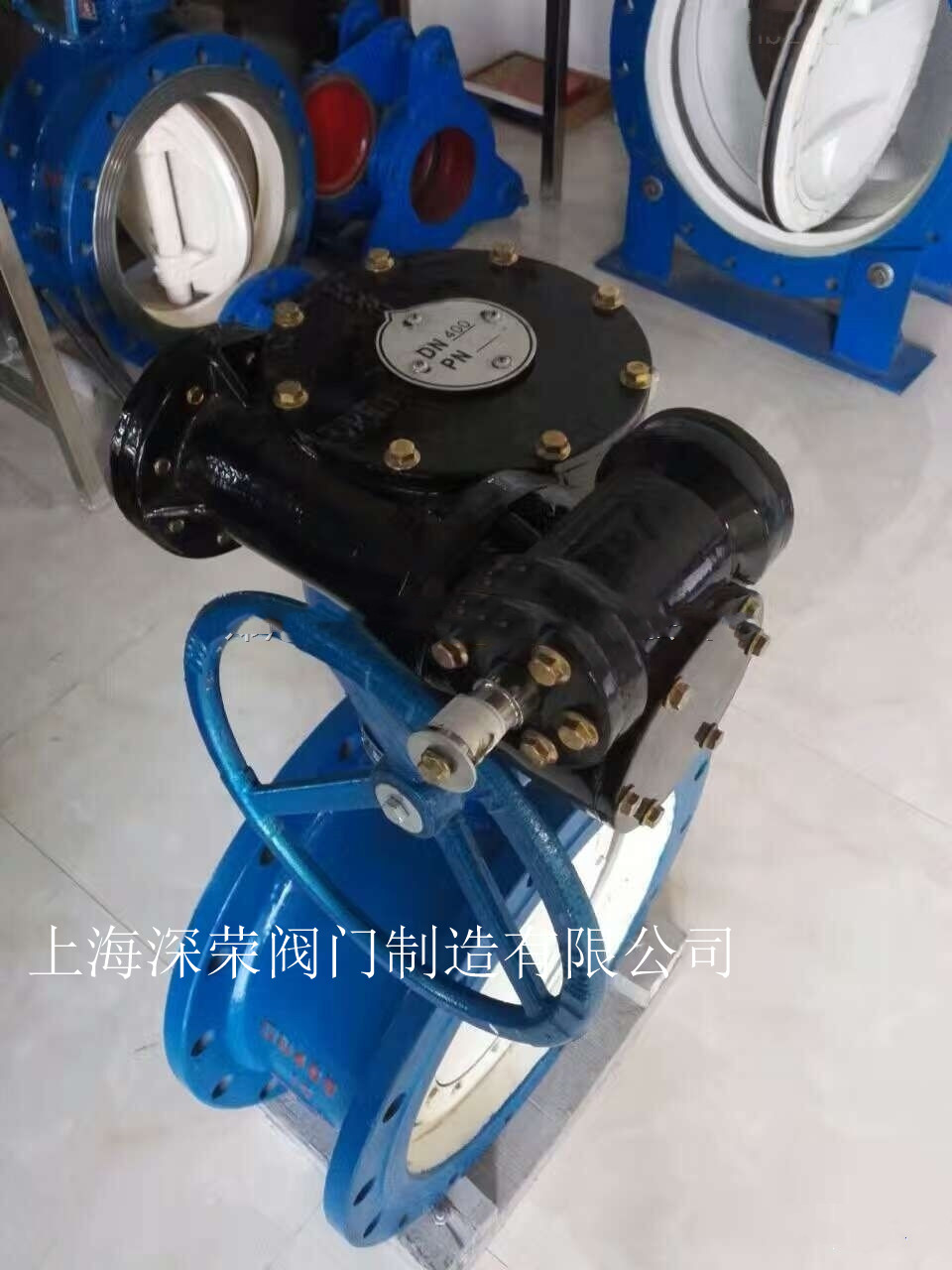

涡轮硬密封蝶阀特点：
1.结构尺寸短、体积小、重量轻、操作轻便。
2.蝶板采用桁架结构,蝶板强度高、过流面积大、流阻小、节省能源。
3.本蝶阀在双偏心的基础上设计了角偏心(第三偏心)、充分利用凸轮效应,实现了阀门开启时阀座和密封圈瞬时分离,消除了密封副摩擦磨损。
4.蝶阀阀座表面按不同的要求堆焊相应的耐温、耐腐蚀合金材料,密封圈由多层次不锈钢片组成。在并闭转矩的作用下,弹性密封圈与阀体阀座之间的接触角产生轻微的契块效应,使得密封圈发生柔动和径向压缩使得阀座360度周圈均匀密封比压,从而实现小的转矩实现小严密的关闭。
涡轮硬密封蝶阀主要技术参数
公称通经 DN（in) 2"-36" 2"-36"
公称压力 PN(MPa) 150LB 300LB
实验压力Ps（MPa） 强度试验 3.0 7.5
密封试验 2.2 5.5
适用介质 水、蒸汽、油品、酸碱类、海水等
适用温度 -40～425℃
主要零部件材料
阀体 WCB、CFB、CF8M
阀板 WCB、CFB、CF8M
阀杆 304、316、1Cr13
密封圈 316、304
填料 柔性石墨、氟塑料
上海深荣阀门有限公司订货须知：
为证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径D343H-16C涡轮硬密封蝶阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供D343H-16C涡轮硬密封蝶阀法兰，伸缩节D343H-16C涡轮硬密封蝶阀连接螺栓，并根据用户需要提供D343H-16C涡轮硬密封蝶阀阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
