品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | D71F |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | DN200 |
| 公称通径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

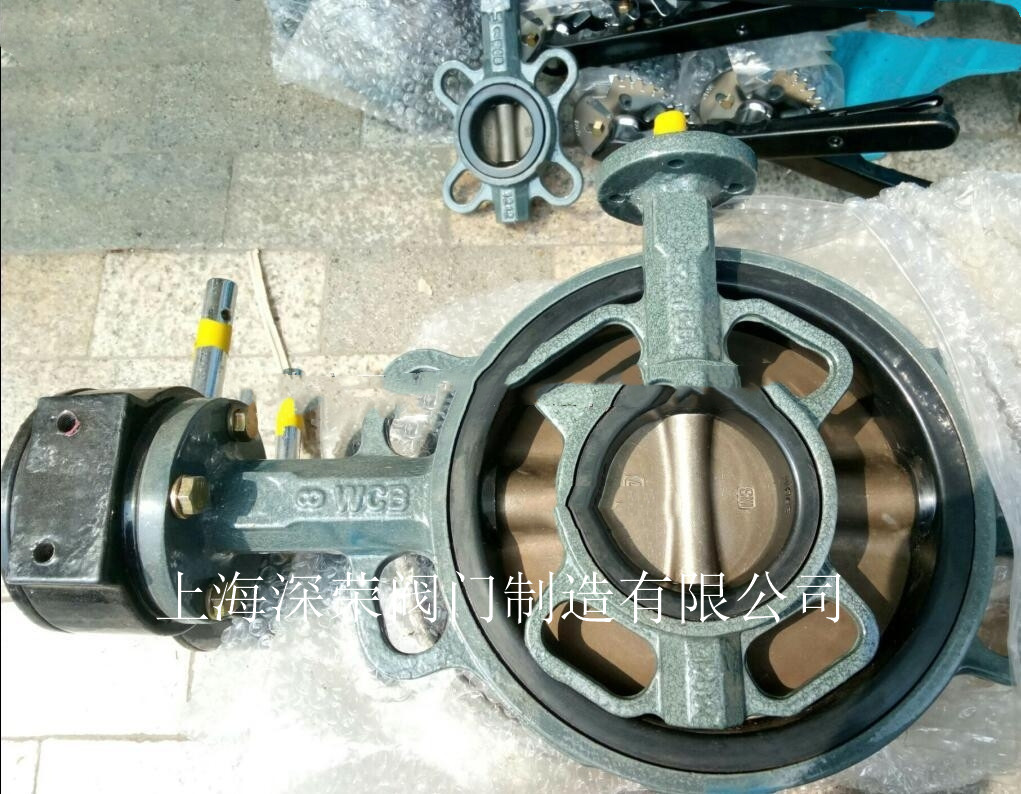

涡轮脱硫蝶阀
D71F脱硫蝶阀产品介绍：大气污染中，二氧化硫是重要污染物，而二氧化硫污染物60%以上来源于工业烟气的排放。随着我国环境标准的逐步完善和提高，以及国民对环境意识的提高，我国今后对有工业烟气排放的工程必须进行脱硫处理。烟气脱硫装置中的重要部件之一就是阀门，对于脱硫阀门的要求是既能耐氯化物、氧化物、酸，又能耐苛刻的磨粒磨损和泥浆的磨损腐蚀。正确的选择阀门材料和结构形式，延长阀门的使用寿命是烟气脱硫蝶阀的关键。
涡轮脱硫蝶阀应用范围：
脱硫专用蝶阀可广泛用于用途及特点该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
主要特点为: 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
项目名称 | 标准 | 国际及其它标准 |
设计标准 | GB/T12238-1989 | ISO/DIN10631-91 |
结构长度 | GB/T12221-1989 | ISO5752-88 |
法兰连接 | GB9113-1988 | ISO7005. 2 |
阀门检验 | GB/T13927-1992 | ISO/DIN5208-87 |
阀门标志 | GB12220-1989 | ISO5209-87 |
供货规范 | GB/T12252 | / |
主要零件材料及适用介质
主要零件材料 | 适用介质 | ||
阀体 | 阀座 | 蝶板、阀杆 | |
球墨铸铁、 碳钢 | 三元乙丙橡胶 （EPDM） | 镍基合金 H.C276 | 氯离子含量≥5万PPM-18万PPM的石灰石浆液、石膏浆液，具有极优的耐冲蚀性能。 |
超级奥氏体不锈钢 1.4529、254SMO | 氯离子含量＜5万PPM的石灰石浆液、石膏浆液、回收水。 | ||
双相不锈钢 2507、2205 | 氯离子含量＜3万PPM的石灰石浆液、石膏浆液、回收水。 | ||
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
主要性能参数： | |
公称压力 | PN 1.0/1.6Mpa |
适用温度 | ≤120℃ |
适用介质: | 腐蚀性介质 |
主要零部件 | 阀体、阀瓣、阀杆、阀座、转轴 |
| 主要材料 | 铸铁、球墨铸铁、碳钢、不锈钢 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径D71F涡轮脱硫蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供D71F涡轮脱硫蝶阀 法兰，伸缩节D71F涡轮脱硫蝶阀 连接螺栓，并根据用户需要提供D71F涡轮脱硫蝶阀 阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
