CHVJ沧海GQ547Y-16C 伞齿轮新型硬密封轨道球阀

价格：￥1500.00/台
品牌：CHVJ沧海
起订：1台

品牌 :	CHVJ沧海	型号 :	GQ547Y-16C
材质 :	碳钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	50
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	配件	用途 :	进水
类型(通道位置) :	直通式	作用对象 :	水

一、CHVJ沧海GQ547Y-16C 伞齿轮新型硬密封轨道球阀--概述



GQ47Y轨道球阀是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。



二、CHVJ沧海GQ547Y-16C 伞齿轮新型硬密封轨道球阀--结构特点



传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。



三、CHVJ沧海GQ547Y-16C 伞齿轮新型硬密封轨道球阀--主要零件材料



零件 名称	材料
阀体	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀盖	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀杆	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球体	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
阀座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增强柔性石墨

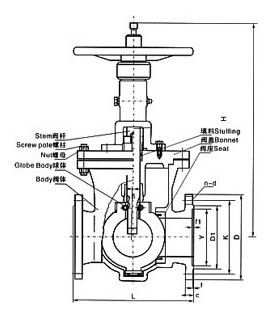

四、主要连接尺寸及重量PN1.6MPa～2.5MPa



公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	220	230	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870	940
H2	450	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	415	455	500	535	580	605	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H4	370	400	440	460	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625



五、主要连接尺寸及重量PN4.0MPa



公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	230	240	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910	980
H2	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	455	500	535	580	605	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H4	400	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650



六、主要连接尺寸及重量PN6.4PMPa



公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
H1	240	260	280	300	329	365	450	509	541	663	725	781	790	806	821	858	898	1020
H2	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1555
H4	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650
