品牌：CHVJ沧海
起订：1个
| 加工定制 : | 否 | 品牌 : | CHVJ沧海 |
| 型号 : | H42W-16P | 种类 : | NRVZ静音式 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
CHVJ沧海H42W-16P不锈钢法兰立式止回阀产品概述：
H42W不锈钢立式止回阀按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的材料制作，动作灵活可靠 . 密封性能优。立式止回阀产品应用于石油、化工、电力行业等工况的管路上。
CHVJ沧海H42W-16P不锈钢法兰立式止回阀设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要性能规范：
型号 | 公称压力 | 试验压力P3(MPa) | 适用温度(℃) | 适用介质 | |
壳体 | 密封 | ||||
H42W-16C | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
H42W-16P | ≤200 | 弱腐蚀介质 | |||
H42W-25P | 2.5 | 3.75 | 2.75 | ||
H42W-25R | 腐蚀性介质 | ||||
H42W-40P | 4.0 | 6.0 | 4.4 | 弱腐蚀性介质 | |
H42W-40R | 腐蚀性介质 | ||||
H42Y-40 | 水、油品 | ||||
主要零件材料：
零件名称 | 阀体、阀瓣 | 导向阀 | 密封面 |
H42W-16C | 碳钢 | 碳钢 | 碳钢 |
H42W-16P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |
H42W-25P | |||
H42W-40P | |||
H42W-25R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 |
H42W-40R | |||
H42Y-40 | 碳钢 | 碳钢 | 堆焊硬质合金 |

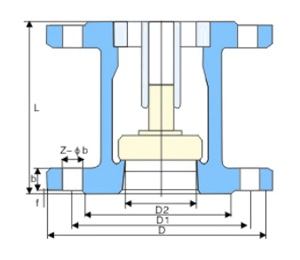

结构图及主要连接尺寸：
公称通径DN | L | D | D1 | D2 | b | f | Z-фd |
25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-ф14 |
32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-ф18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-ф18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-ф25 |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
