品牌：CHVJ
起订：1个
供应：1000个
| 品牌 : | CHVJ | 型号 : | H62Y |
| 材质 : | A105 | 连接形式 : | 焊接 |
| 加工定制 : | 否 | 种类 : | 立式 |
| 结构形式 : | 升降式 | 公称通径 : | 25-500 |
| 适用介质 : | 水 | 形态 : | 立式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

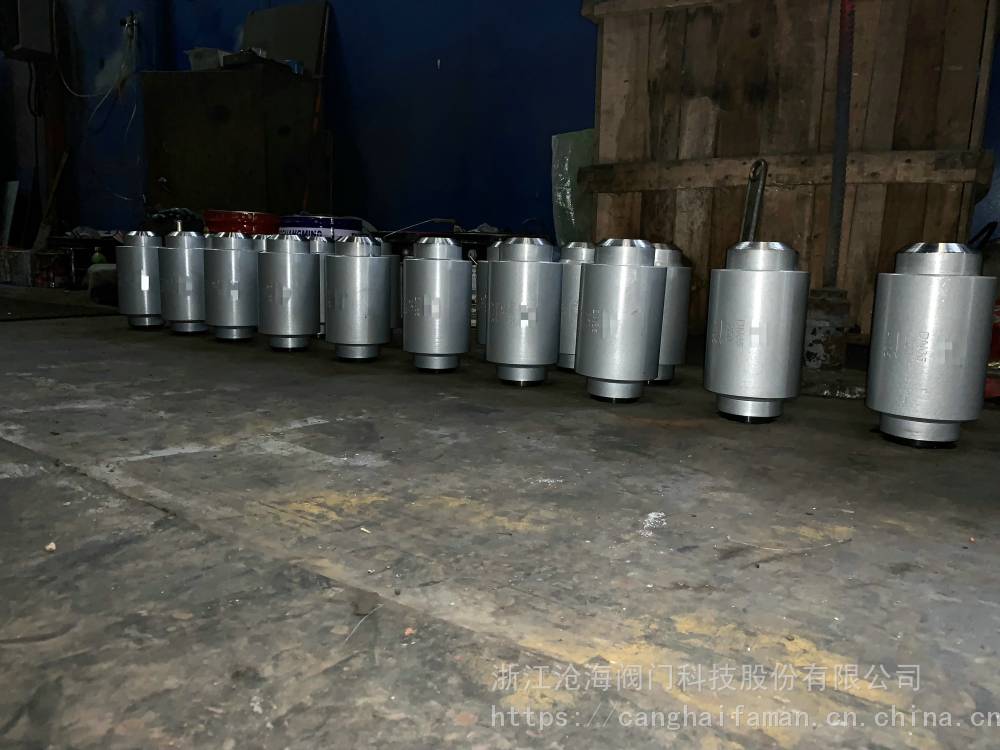

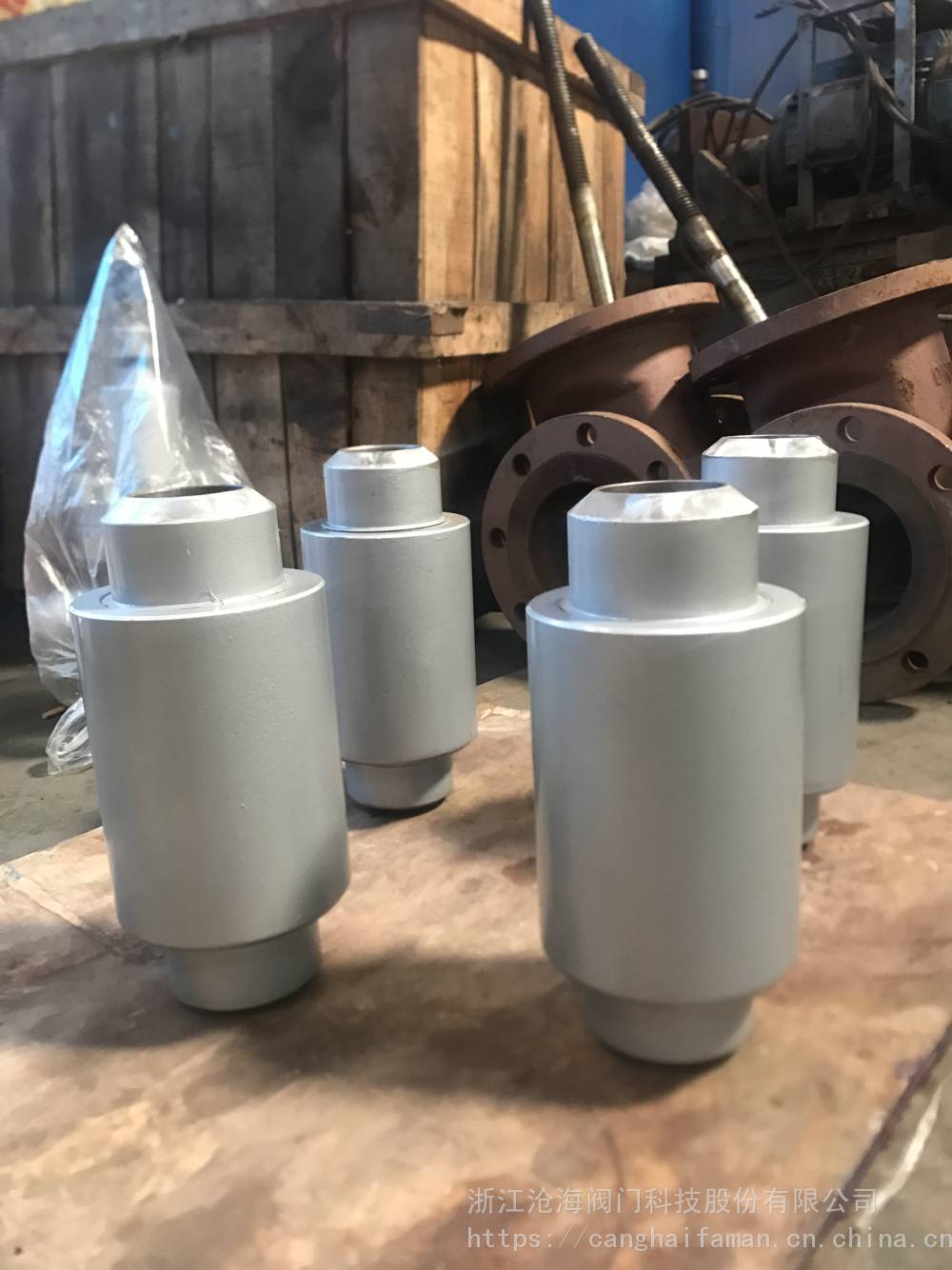

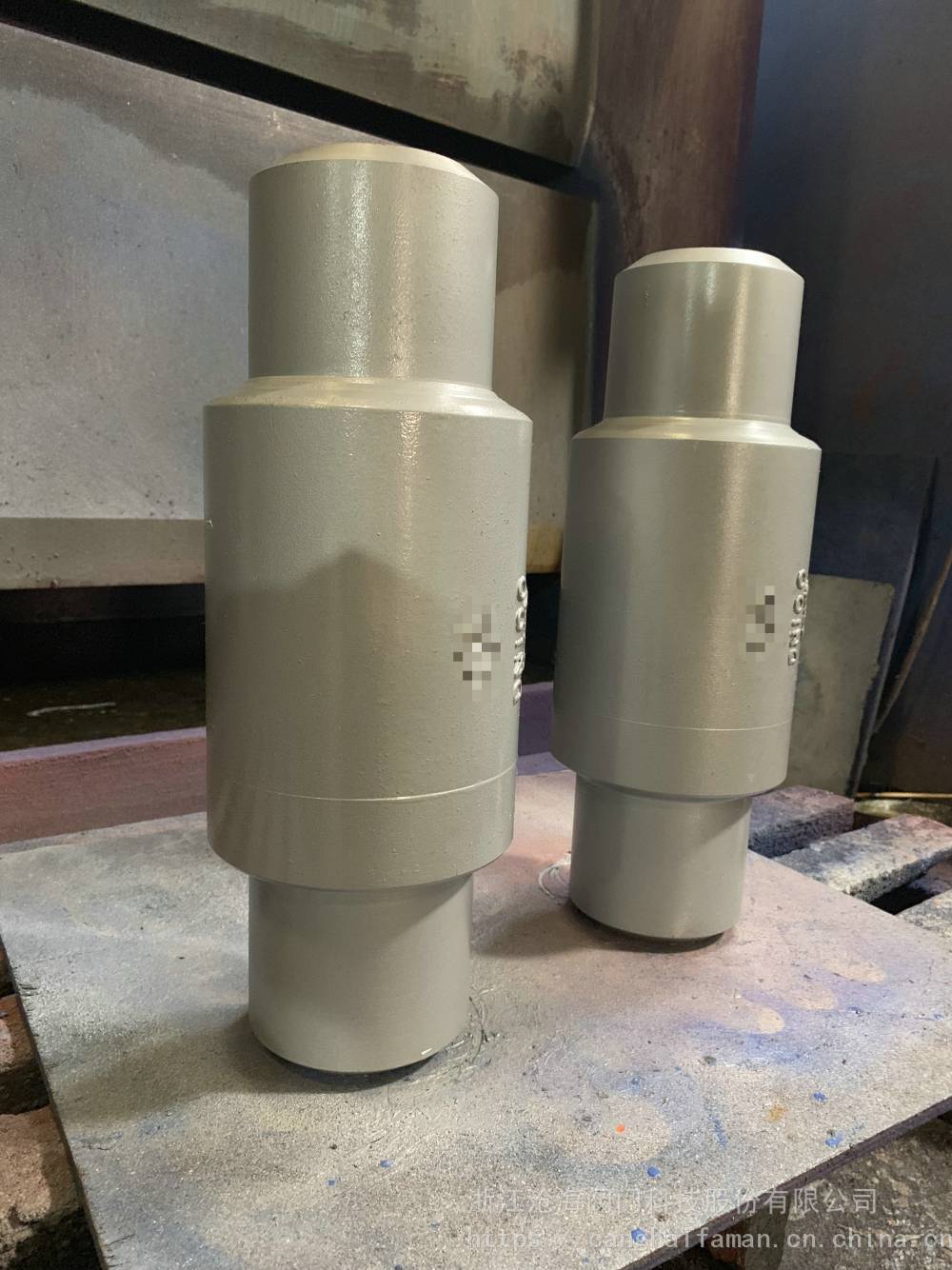

“H62Y高压焊接升降式止回阀”详细介绍
H62Y高压焊接升降式止回阀系参照API及CVA有关标准设计生产的一种新型高压阀门。它适用于温度不高于120℃、工作压力不大于40MPa的水、油等管线，用来控制介质单向启闭，以防介质逆流HG61A高压止回阀本系列阀门采用不锈钢材料制成高硬度的球形阀芯，配合较高硬度的不锈钢阀座，采用线接触密封，故密封性能可靠，经久耐用。阀体及主要承压件均经详细的强度校核，使用安全可靠。本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀芯而使阀门关闭，阻止介质逆流，起止回作用。HG61A高压止回阀本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式安装均可。
N16-45(160-450) |
H62H H62Y型升降式止回阀 H62F101 |
PNl6～45(1 60-450) |
工作温度：-20-+1 20℃ 阀体材料：**碳钢 适用介质：水、石油、天然气
H62Y高压焊接升降式止回阀外形连接尺寸
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
||
L |
D0 |
D1 |
||
16 20 |
25 |
180 |
22 |
42 |
32 |
200 |
29 |
54 |
|
40 |
230 |
36 |
60 |
|
50 |
260 |
45 |
73 |
|
65 |
290 |
58 |
89 |
|
80 |
340 |
72 |
108 |
|
100 |
400 |
90 |
133 |
|
125 |
550 |
115 |
159 |
|
150 |
600 |
135 |
192 |
|
25 35 40 |
25 |
180 |
22 |
42 |
32 |
200 |
29 |
56 |
|
40 |
230 |
36 |
64 |
|
50 |
260 |
45 |
76 |
|
65 |
290 |
58 |
89 |
|
80 |
340 |
72 |
114 |
|
100 |
400 |
90 |
146 |
|
125 |
550 |
115 |
159 |
|
150 |
600 |
135 |
195 |
|
订货须知：
尊敬的用户您好：如果在您确定要使用H62Y焊接立式止回阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1.产品名称与型号，2.阀门的口径，3.阀门使用的管道压力，4.阀门的主体材质，5,工况的使用温度，是否带附件以便我们 为您正确选型。
二、若已经由设计单位选定H62Y焊接立式止回阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的沧海阀门技术人员免费为您审核把 关。
