品牌：深荣
起订：1个
| 品牌 : | 深荣 | 型号 : | J65Y |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 直动式 | 结构形式 : | 固定球球阀 |
| 用途 : | 截止 | 作用对象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 主体材料 : | 铸铁 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 特性 : | 高频绝缘陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 阀瓣开启高度 : | 全启式安全阀 | 种类 : | 浮球式 |
| 口径 : | DN200 |

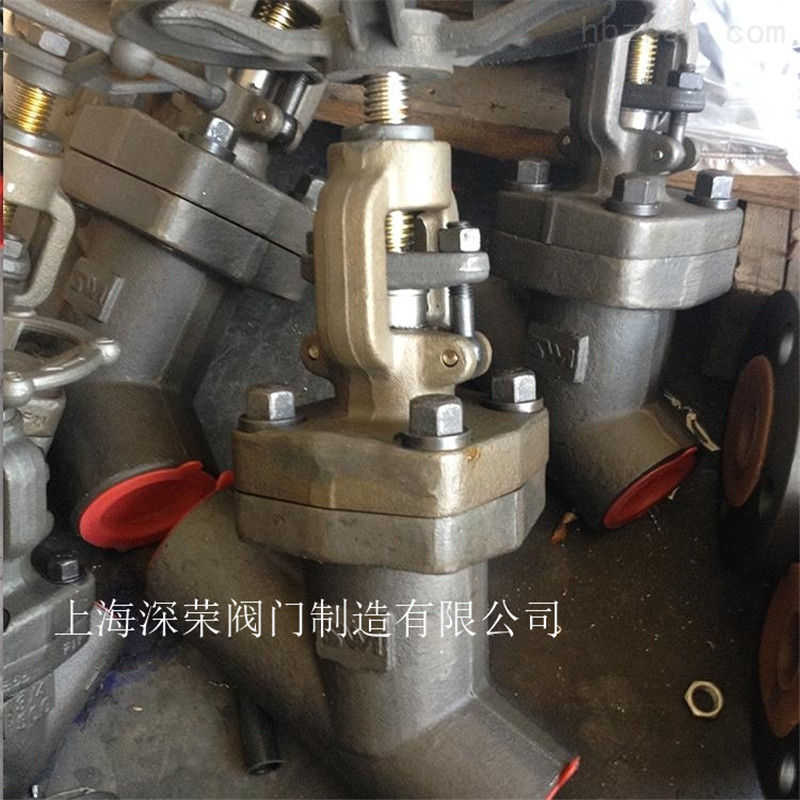

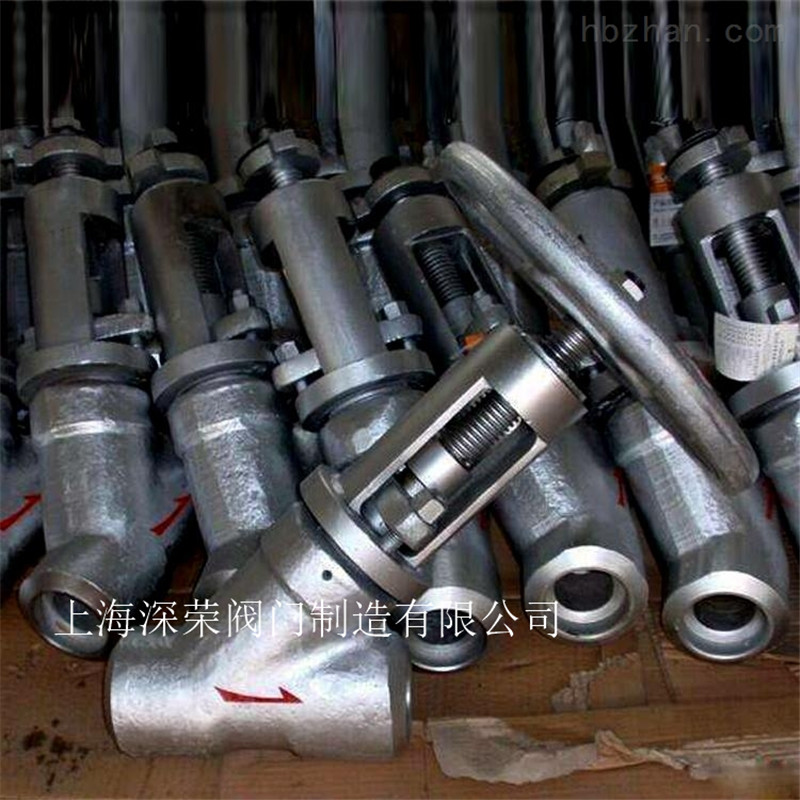

产品名称 | J65Y锻钢承插焊Y型截止阀 |
产品型号 | J65Y |
公称通径 | DN15-50 |
压力范围 | 150Lb-2500LB |
阀体材质 | 铸钢、锻钢、不锈钢 |
产品概述：
J65Y锻钢承插焊截止阀有三种阀盖设计形式：一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片〔316夹柔性石墨制造〕密封。客户有要求时也可采用金属环连接. 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
标准材质细表：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304(L) | A182F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀杆 | A182 F6 | A182F304(L) | A182F316(L) | |
4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
5 | 填料 | 柔性石墨 | PTFE | ||
6 | 密封圈 | F182F304L | A182F316(L) | ||
7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 填料压板 | A216WCB | A351CF8 | ||
10 | 销钉 | A276420 | A182F304 | ||
11 | 活节螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
14 | 阀杆螺母 | A276 F410 | |||
15 | 阀盖 | A105 | A182F22 | A182F304（L） | A182F316（L） |
16 | 铭牌 | SS | |||
17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手轮 | A197 | |||
19 | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 等 | |
20 | 适用温度 | ～29℃～425℃ | ～29℃～550℃ | ～29℃～200℃ | |
