品牌：泰瓯
起订：1个
供应：1000个
| 品牌 : | 泰瓯 | 型号 : | J45Y |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | 20-200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 直通式 |

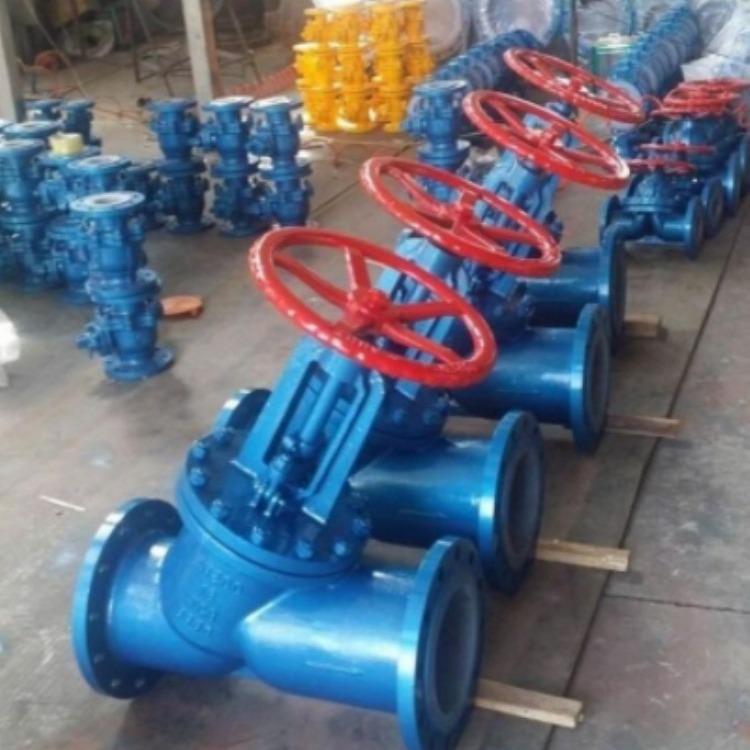

产品名称 | J45H,J45Y直流式Y型截止阀 |
产品型号 | J45H、J45Y |
公称通径 | DN20-200 |
压力范围 | 1.6MPa |
阀体材质 | 铸钢、不锈钢 |
产品概述：
J45H、J45Y直流式Y型截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向，是截止阀中流阻较小的。应用于石化、冶金、化工、电站等行业。y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石绵盘根主要外形尺寸(法兰尺寸按JB78 PN1.6MPa规定。
技术参数：
产品型号：J45H、J45Y直流式Y型截止阀
连接形式：法兰
公称通径：DN50-DN350 mm
适用介质：水蒸汽
压力范围：1.6 Mpa
适用温度：100度℃
主体材料：碳钢
主要技术参数：
型号 | 公称压力MPa | 1.6 | |
J45H-16 | 试验压力MPa | 壳体 | 2.4 |
密封 | 1.6 | ||
工作温度 | -30～180℃ | ||
使用介质 | 水 | ||
主要零件材料：
型号 | 阀杆、阀盖 | 灰铸铁 | 灰铸铜 |
J45H-16 | 阀杆、阀瓣 | 碳钢 | |
阀杆螺母 | 铜 | ||
填料 | 石墨石绵盘根 | ||
主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）：
口径 | 尺寸(mm) | ||||
L | D | H | H1 | D0 | |
20 | 150 | 105 | 195 | 215 | 90 |
25 | 160 | 115 | 265 | 290 | 100 |
32 | 180 | 135 | 290 | 320 | 120 |
40 | 200 | 145 | 315 | 355 | 140 |
50 | 230 | 160 | 325 | 365 | 160 |
65 | 290 | 180 | 350 | 385 | 180 |
80 | 310 | 195 | 445 | 510 | 220 |
100 | 350 | 215 | 460 | 540 | 240 |
125 | 400 | 245 | 530 | 615 | 280 |
150 | 480 | 280 | 600 | 685 | 320 |
200 | 600 | 335 | - | - | - |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的J45H,J45Y直流式Y型截止阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
