品牌：深荣
起订：1个
| 品牌 : | 深荣 | 型号 : | J44H |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 直动式 | 结构形式 : | 固定球球阀 |
| 用途 : | 截止 | 作用对象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 主体材料 : | 铸铁 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 特性 : | 高频绝缘陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 阀瓣开启高度 : | 全启式安全阀 | 种类 : | 浮球式 |
| 口径 : | DN200 |

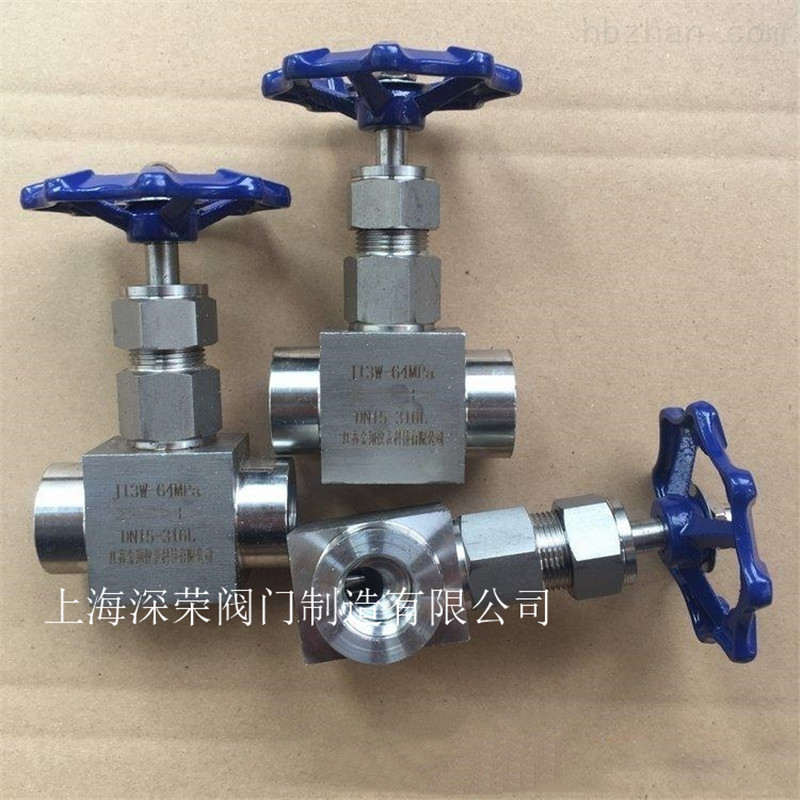

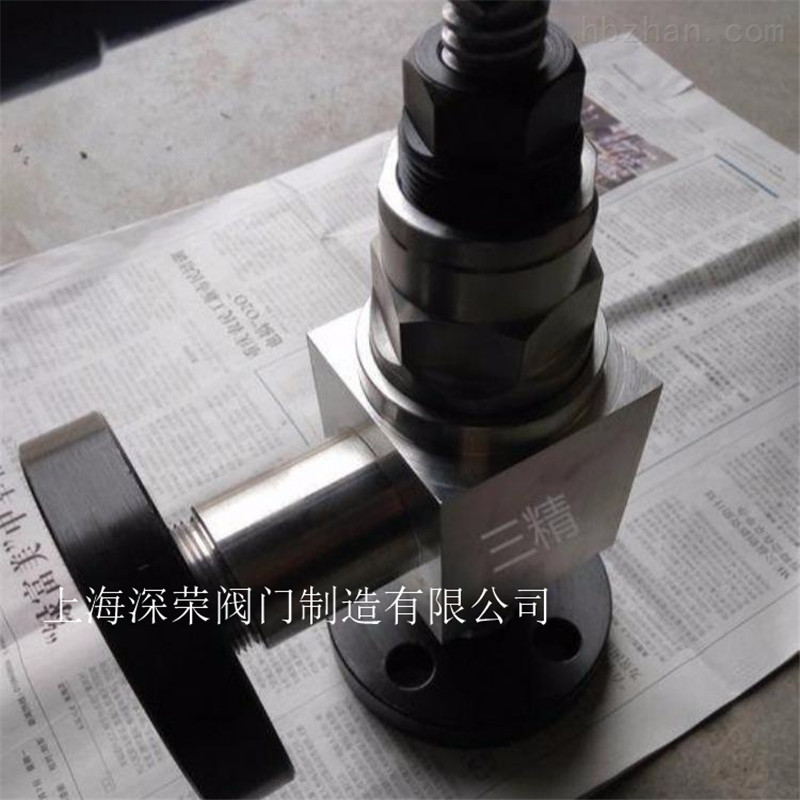

产品名称 | 高压角式截止阀 |
产品型号 | J44Y、J44H、L44H、L44Y |
公称通径 | DN3-100 |
压力范围 | 1.6MPa-32.0MPa |
阀体材质 | 铸钢、锻钢、不锈钢 |
产品概述：
高压角式截止阀、节流阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般用于氯化中、小口径的管道。阀门的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。
结构特点：
J44H、J44Y高压角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
J44H、J44Y高压角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。J44H、J44Y高压角式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
设计与制造标准：
●角式截止阀设计与制造： GB12233
●角式截止阀法兰尺寸：JB/T79 GB9113
●角式截止阀结构长度： GB12221
●角式截止阀检验与实验： GB/T13927
主要性能规范：
公称压力PN | 1.6 | 2.5 | MPa |
壳体试验压力PT | 2.4 | 3.75 | |
高压密封试验压力 | 1.76 | 2.75 | |
低压气密封试验 | 0.5 - 0.7 | ||
适用介质 | 水、油品、蒸汽 | ||
适用温度 | ≤425℃ | ||
主要外形尺寸：
型号 | DN | L | D | D1 | M | D2 | Dn | Dn’ | b | Z-φd | L0 | H | H1 | 重量(kg) |
J44H-320 | 3 | 60 | 70 | 42 | M14×1.5 | 10 | 3 | - | 15 | 3-16 | 100 | 71 | 77 | 1.25 |
6 | 60 | 70 | 42 | M14×1.5 | 10 | 6 | - | 15 | 3-16 | 150 | 80 | 94 | 1.25 | |
J44Y-160 | 10 | 90 | 95 | 60 | M24×2 | 10 | 10 | 10 | 20 | 3-18 | 200 | 260 | 275 | 5.7 |
15 | 105 | 95 | 60 | M24×2 | 16 | 15 | 16 | 20 | 3-18 | 200 | 268 | 288 | 6.2 | |
J44Y-320 | 10 | 90 | 95 | 60 | M24×2 | 10 | 10 | 10 | 20 | 3-18 | 200 | 260 | 275 | 5.7 |
15 | 105 | 105 | 68 | M33×2 | 17 | 15 | 17 | 20 | 3-18 | 200 | 268 | 288 | 6.8 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口J44H高压角式截止阀径是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供J44H高压角式截止阀 法兰，伸缩节及 J44H高压角式截止阀连接螺栓，并根据用户需要提供J44H高压角式截止阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
