泰瓯阀门 衬氟截止阀 J41F46 气动衬氟截止阀 型号齐全

价格：￥520.00/台
品牌：泰瓯阀门
起订：1台

品牌 :	泰瓯阀门	型号 :	J41F46
连接形式 :	法兰	材质 :	不锈钢 铸钢
公称通径 :	DNl5～350mm	适用介质 :	腐蚀性介质
压力环境 :	常压	工作温度 :	常温
标准 :	国标	流动方向 :	单向
驱动方式 :	手动 气动 电动	类型(通道位置) :	直通式

衬氟截止阀概述:

    J41Fs衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

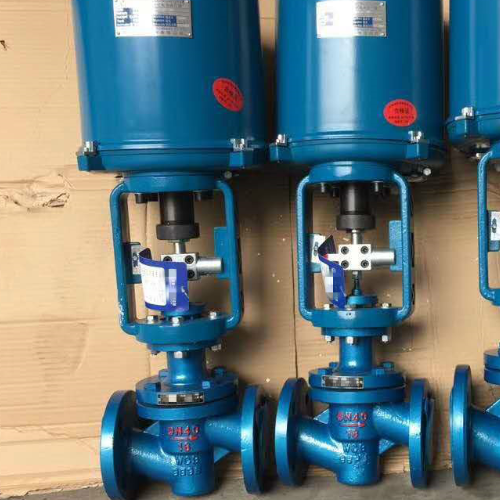

泰瓯阀门 衬氟截止阀 J41F46 气动衬氟截止阀 型号齐全

衬氟截止阀基本结构:

    1、氟塑料衬里J41F46型直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。

    2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。

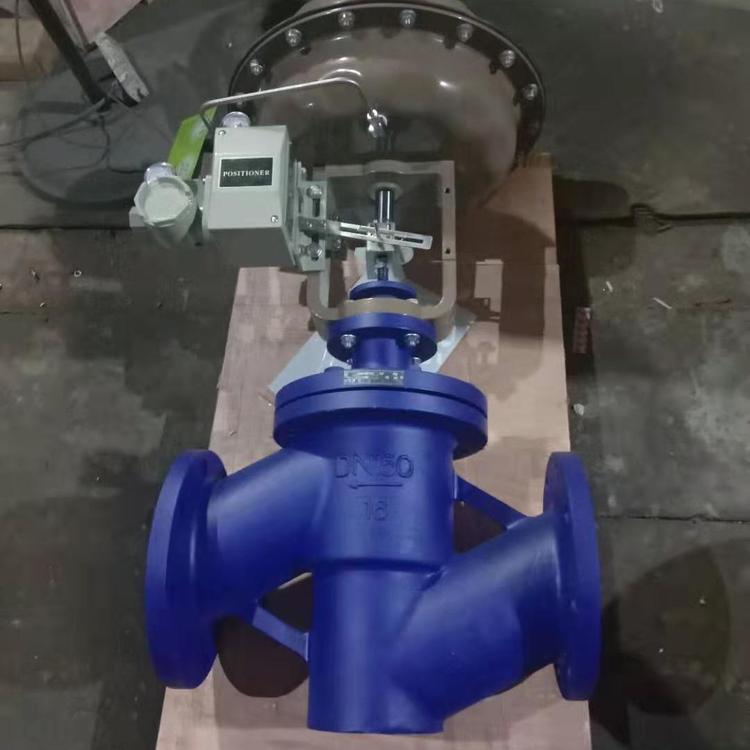

泰瓯阀门 衬氟截止阀 J41F46 气动衬氟截止阀 型号齐全

衬氟截止阀设计特点:

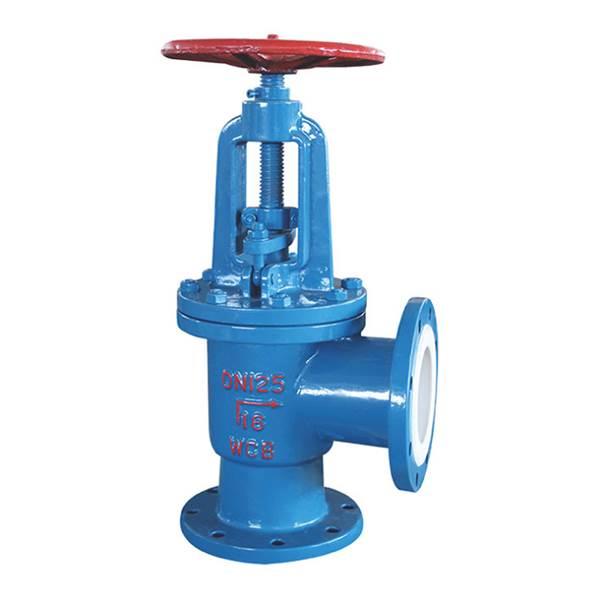

1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

3.氟塑料全衬里截止阀可根据所输送介质、客户要求选用内衬里材质，主要有：

聚四氟（PTFE，简称F4 ）

聚全氟（FEP，简称F46）

可熔性聚四氟（PFA）

超高分子量聚（PE）

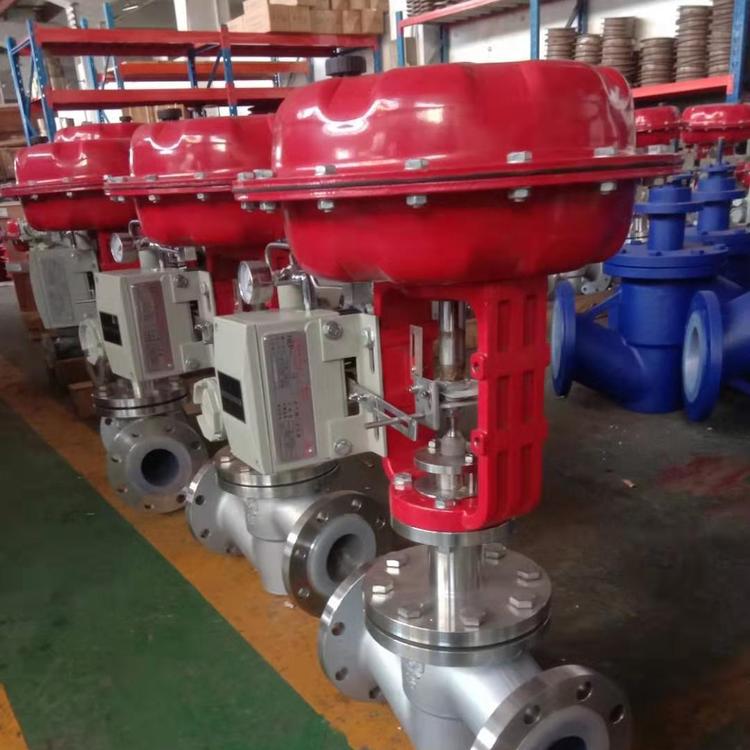

泰瓯阀门 衬氟截止阀 J41F46 气动衬氟截止阀 型号齐全

衬氟截止阀阀性能参数:

公称通径：DN15～350mm 　　

公称压力：PN1.0～2.5Mpa 　　

连接形式：法兰连接　　

驱动装置：手动，蜗轮传动，电动，气动　　

适用介质：任意具有强腐蚀性的介质。

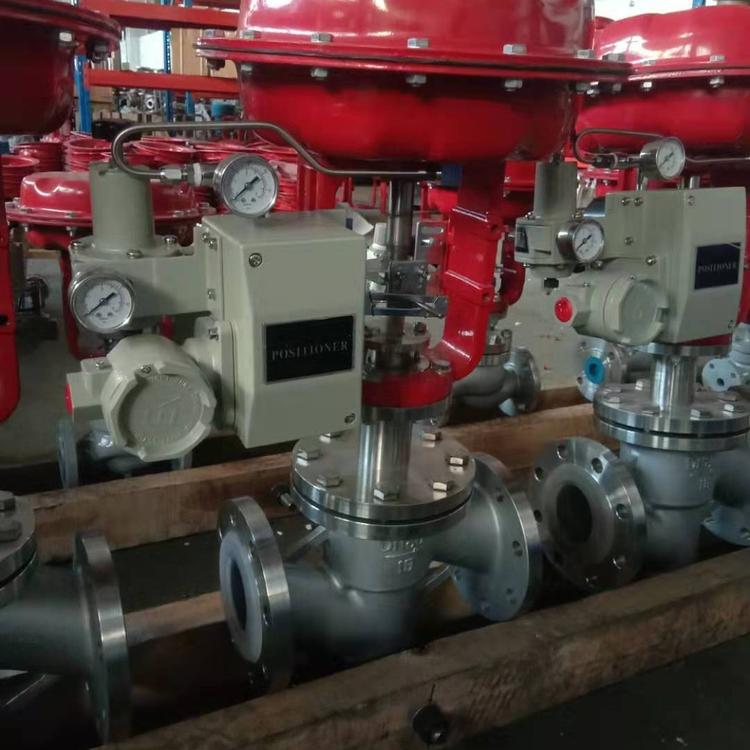

泰瓯阀门 衬氟截止阀 J41F46 气动衬氟截止阀 型号齐全

【性能规范】

衬里、阀座	适用温度（℃）	适用介质
PTFE（F4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

主要外形和连接尺寸

规格		L	D	D1	D2	f	b	n-d	D0	H	H1
DN	NPS	1.0MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	120	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	335
65	2	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835
1.6MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	140	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	160	300	335
65	2	145	180	145	120	3	20	4-18	180	355	400
80	3	155	195	160	135	3	22	8-18	240	400	450
100	4	175	215	180	155	3	24	8-18	240	455	495
125	5	200	245	210	185	3	26	8-18	280	530	560
150	6	225	280	240	210	3	28	8-23	320	605	650
200	8	275	335	295	265	3	30	8-23	360	650	770
2.5MPa
15		90	95	65	45	2	16	4-14	120	245	270
20		95	105	75	55	2	16	4-14	120	250	275
25	1	100	115	85	65	2	16	4-14	140	260	290
32	1	105	135	100	78	2	18	4-18	140	290	325
40	1	115	145	110	85	3	18	4-18	160	300	335
50	2	125	160	125	100	3	20	4-18	180	355	400
