品牌：泰瓯阀门
起订：1台
| 品牌 : | 泰瓯阀门 | 型号 : | J41W |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-400 | 适用介质 : | 水 蒸汽 油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 类型(通道位置) : | 直通式 |

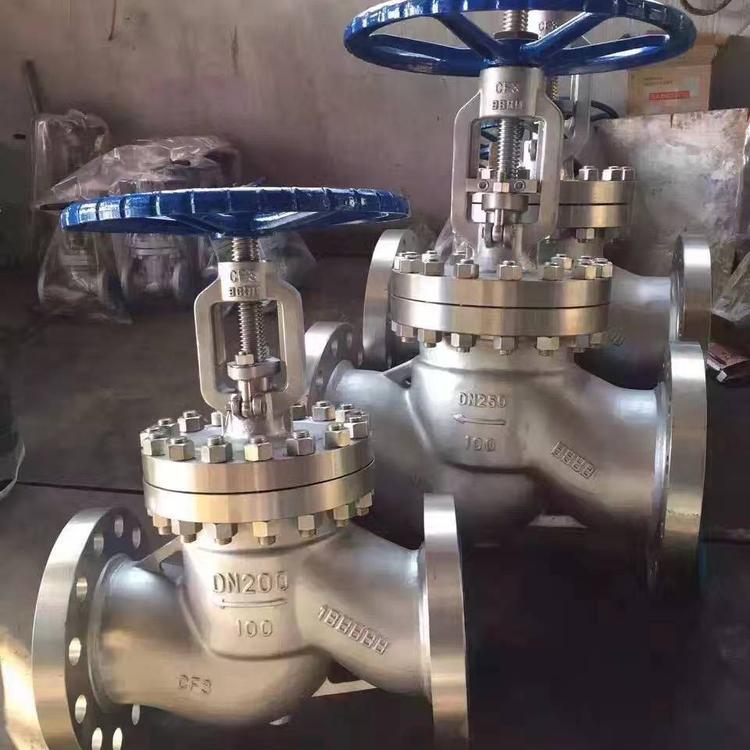

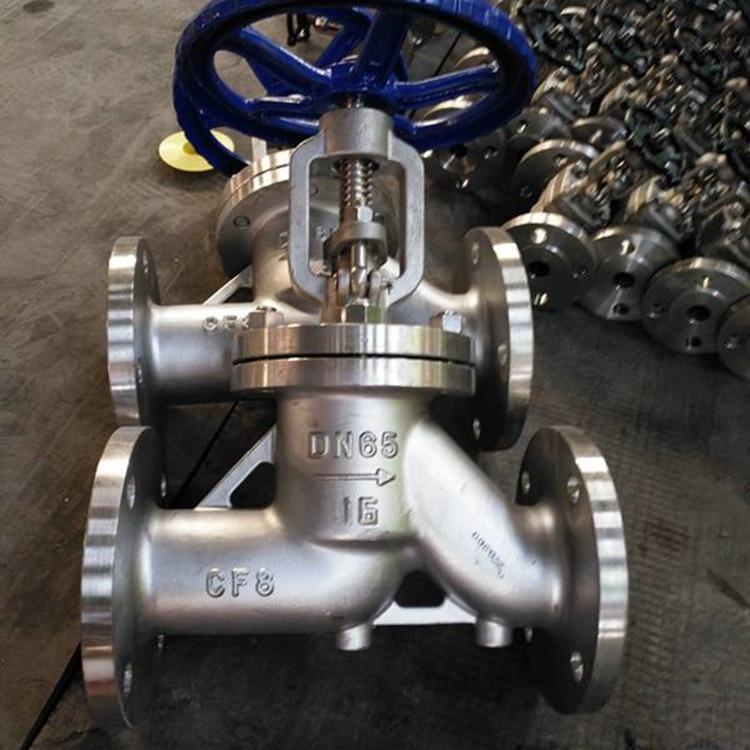

产品名称 | J41W不锈钢截止阀 |
产品型号 | J41W |
公称通径 | DN15-400 |
压力范围 | 1.6MPa-10.0MPa |
阀体材质 | 不锈钢（304L/R、316L/R） |
产品概述：
J41W不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、化肥、电力行业等工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
泰瓯阀门 不锈钢氧气截止阀 高压不锈钢法兰截止阀 生产厂家
【一】产品特点：
（1）结构简单，制造和维修比较方便
（2）工作行程小，启闭时间短
（3）密封性好，密封面间磨擦力小，使用长
泰瓯阀门 不锈钢氧气截止阀 高压不锈钢法兰截止阀 生产厂家
【二】执行标准：
（1）设计规范：GB/T 12235
（2）结构长度：GB/T 12221
（3）法兰连接：JB/T 79
（4）试验与检验：JB/T 9002
（5）产品标识：GB/T 12220
（6）供货规范：JB/T 7928
泰瓯阀门 不锈钢氧气截止阀 高压不锈钢法兰截止阀 生产厂家
【三】性能参数：
型号 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
工作压力（MPa） | 1.6～16.0 | |||
适用温度（℃） | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石墨、柔性石墨、聚四氟 | |||
【四】压力试验MPa：
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 | |||||
【五】主要零件材料及性能：
体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 |
WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoAI | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 酸类 | |||
ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 酸类 |
【六】PNl．6MPa规格主要尺寸：
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法兰 16C | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
