品牌：PARRYTE
起订：1个
| 品牌 : | PARRYTE | 型号 : | J21W-160P |
| 连接形式 : | 焊接 | 材质 : | 不锈钢 |
| 公称通径 : | 16-25 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 形态 : | 蝶式 |
| 类型(通道位置) : | 直通式 | 订货号 : | PRT0000708 |
| 货号 : | PRT0000708 | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 |

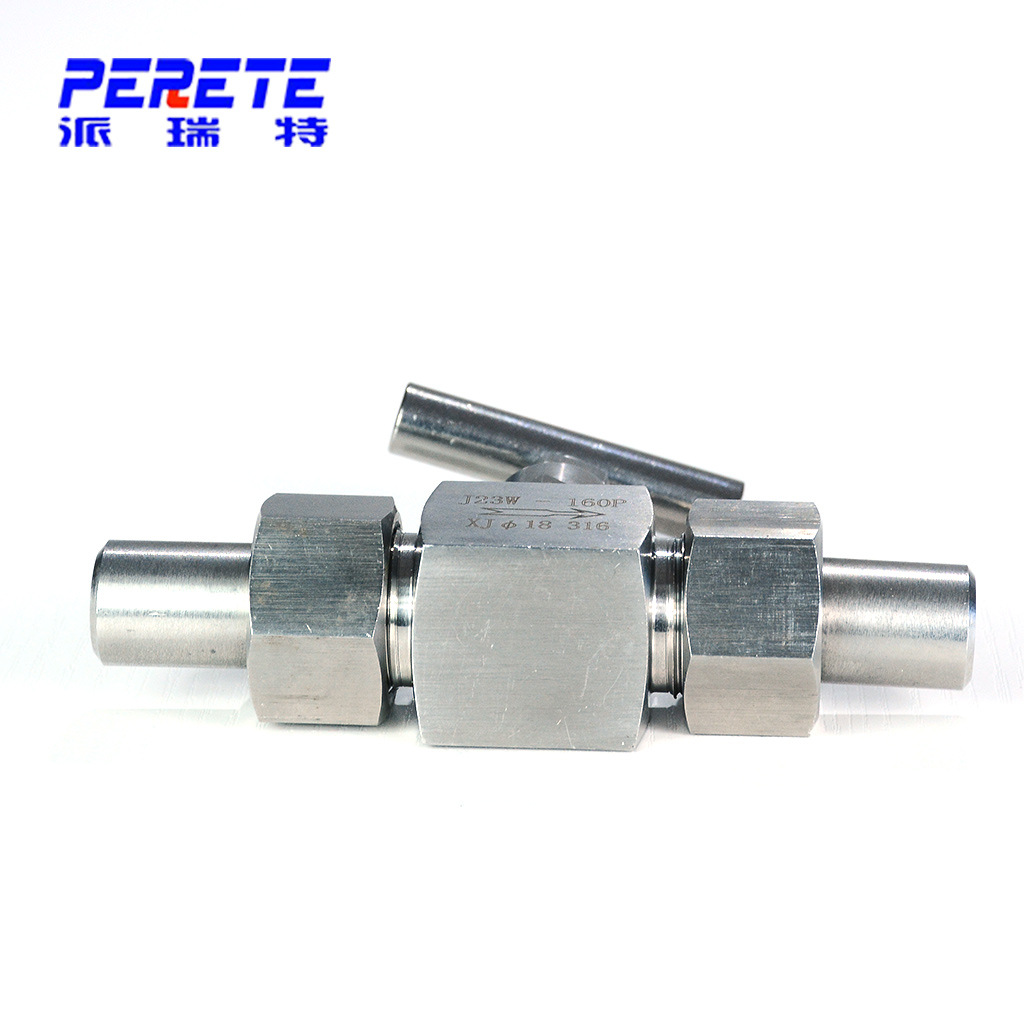

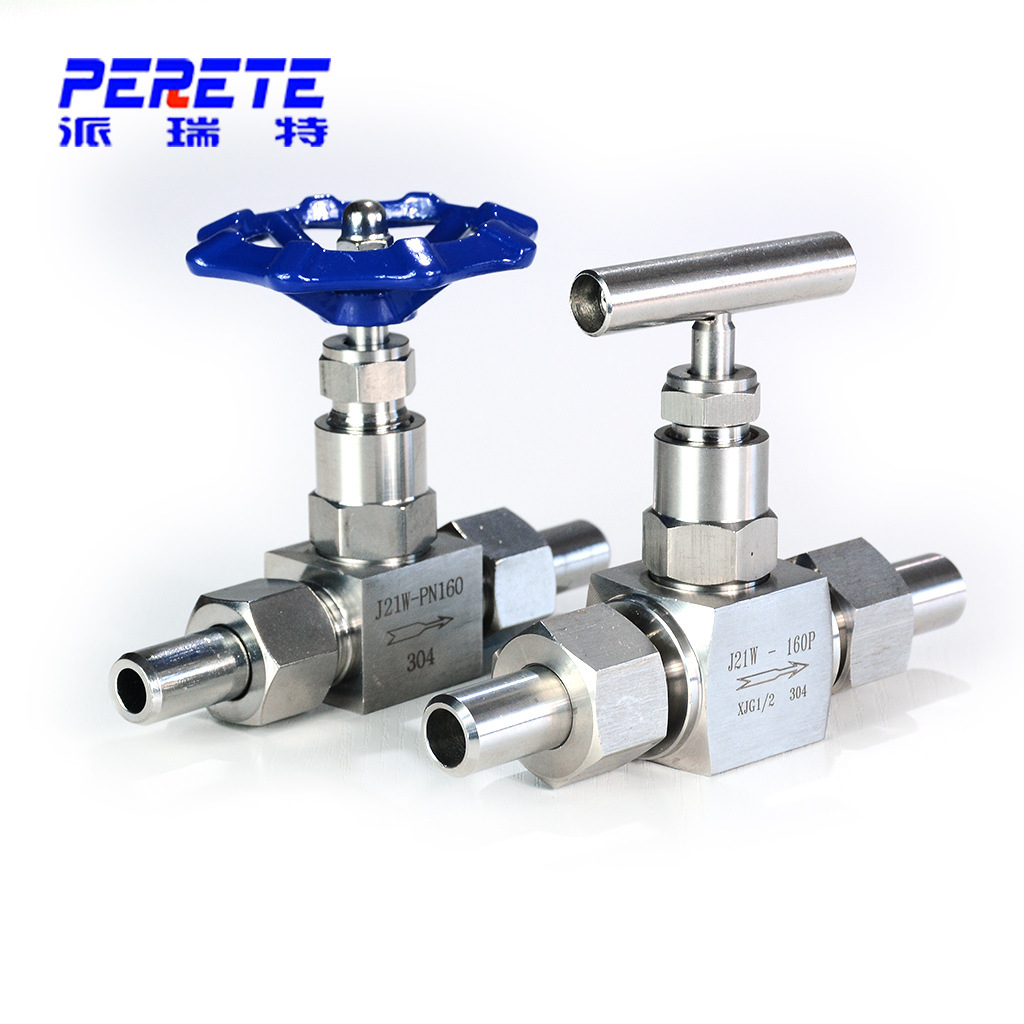

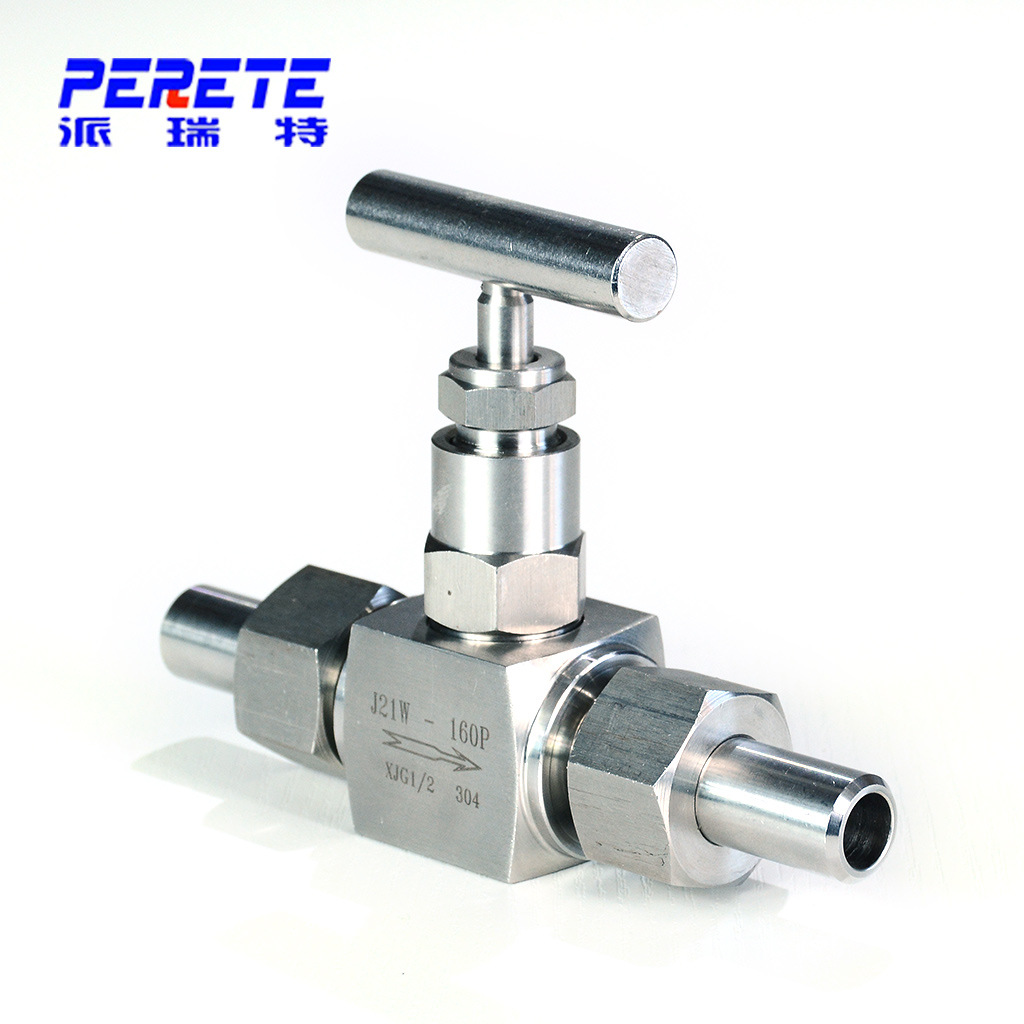

可定做焊接式高压截止阀 对焊式不锈钢截止阀
【主要外形及连接尺寸】
公称直径DN | J21W/J23W型尺 寸 | 重量 | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 36×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
【 主要性能规范 】
型号 | 公称压力 | 试验压力PS(Mpa) | 工作压力 | 工作温度 | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J21W/J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | |
J21W/J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J21W/J23W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J21W/J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
【主要零件材料】
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | J21W/J23W型填料 |
J21W/J23W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J21W/J23W-160、J21W/J23W－40 | 优质碳钢 | 铬不锈钢 |
可定做焊接式高压截止阀 对焊式不锈钢截止阀
气缸、阀针和喷嘴的同轴心设计，可确保阀针运动平稳可靠。
无凸轮、杠杆机构，气缸和喷嘴嵌入模板孔中，因而整体结构紧凑。
各零件之间连接方式简单，装配更换方便。
阀针采用特殊材料制作，表面经过氮化钛处理，经久耐用。
流道内表面平滑过渡，无滞料死点，利于换料换色。
系统能适用于不同工程塑料的应用。
