品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | 气动衬氟截止阀 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 直动式 | 加工定制 : | 是 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 用途 : | 截止 | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 固定球球阀 | 种类 : | 浮球式 |
| 密封形式 : | 软密封型 | 主体材料 : | 铸铁 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |

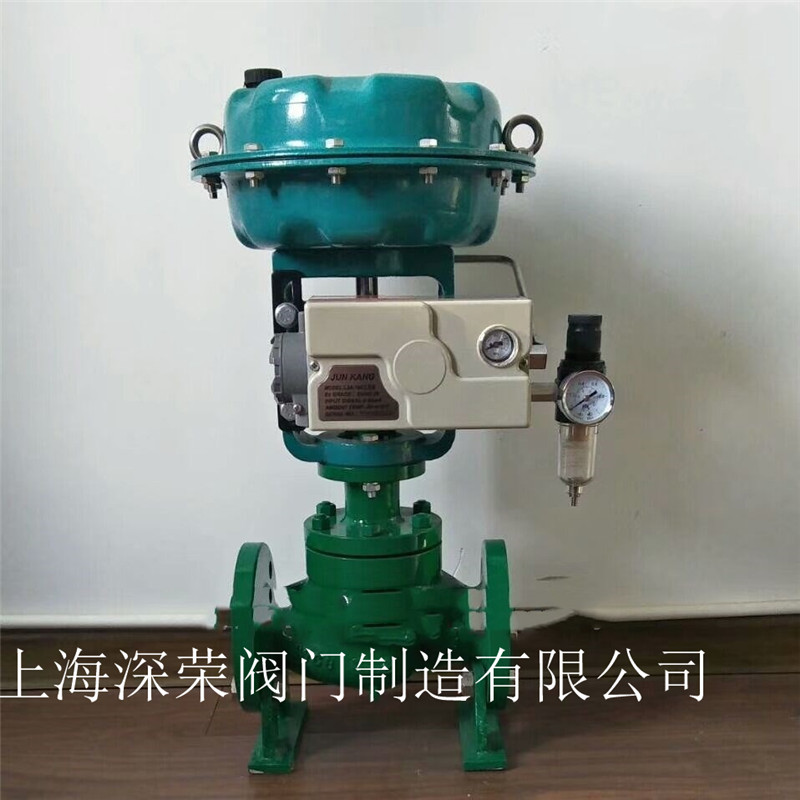

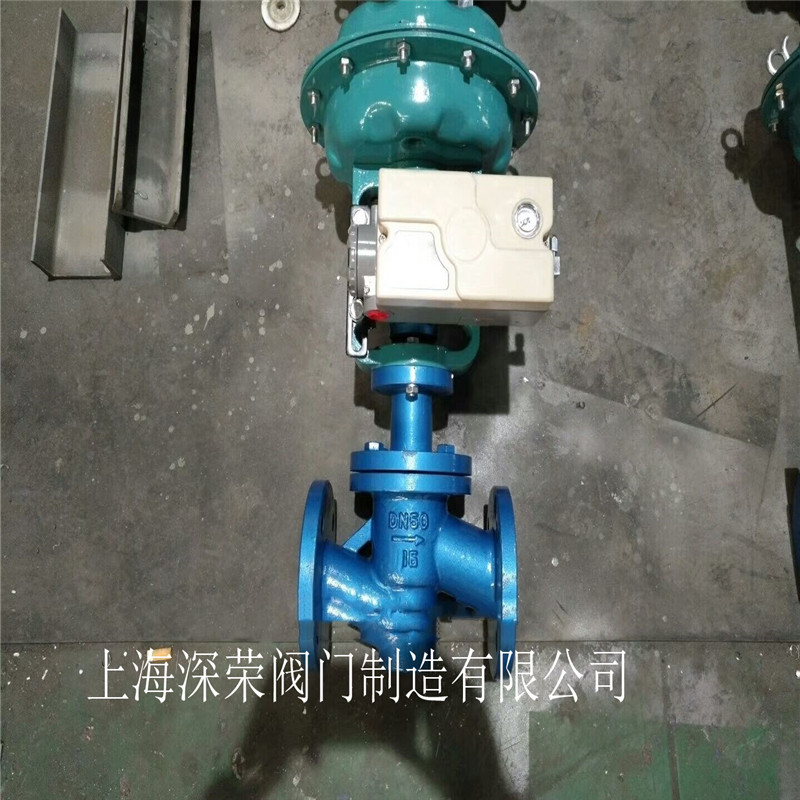

气动衬氟截止阀介绍：
ZXPF型新系列气动薄膜衬氟单座调节阀采用顶导向结构，配用多弹簧执行机构。气动薄膜衬氟单座调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动薄膜衬氟单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
气动薄膜衬氟单座调节阀本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
本产品的内壁和接触介质的部分都采用了高压注塑工艺。气动薄膜单座调节的衬里选择具有耐腐蚀的F46(全称：聚全氟乙)，又使用波纹管密封，填料和波纹管的双重密封，使得密封性能达到了零泄漏的程度。因此它在一般介质和工业生产过程中得到了广泛的推广和使用。比如在石油化工方面，在医药冶金领域，电力等行业得到了很好的发挥与运用。由于它采用了F46密封材质，所以它对强酸强碱介质甚至是有毒的气体、液体介质的过程中提供强有力的控制。选用多弹簧气动薄膜机构或电动执行机构时，由于小开度时的震动被有效的顶部向导系统克服，使得它的有效使用时间更长。
气动衬氟截止阀主要零件常用材料
阀体： wcb, cf8衬f46，pfa
阀芯阀杆： 2cr13, 304衬f46，pfa 哈氏合金， 蒙乃尔， 陶瓷
阀座： 2cr13, 304衬f46，pfa 哈氏合金， 蒙乃尔， 陶瓷
波纹管： ptfe
填料： ptfe
气动作用方式：气关式， 气开式
基本误差： 不带定位器±5.0 带定位器±1.0
回差： 不带定位器3.0 带定位器1.0
死区： 不带定位器3.0 带定位器0.4
始终点偏差： 不带定位器±2.5 带定位器±1.0
额定行程偏差： 不带定位器±2.5 带定位器+2.5
气动调节阀性能指标贯彻gb/t4213
特点：
顶导向单座调节阀，结构紧凑，部件少、易维修。
金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，流体外漏。
ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径气动衬氟截止阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供气动衬氟截止阀 法兰，伸缩节及 气动衬氟截止阀连接螺栓，并根据用户需要提供气动衬氟截止阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
