品牌：CHVJ沧海
起订：1个
| 品牌 : | CHVJ沧海 | 型号 : | J41W-150LB |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 50 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 旋转式 |
| 类型(通道位置) : | 直通式 |
CHVJ沧海J41W-150LB不锈钢304/316美标法兰截止阀产品概述：
J41H、J41W美标法兰截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、化肥、电力行业等工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
CHVJ沧海J41W-150LB不锈钢304/316美标法兰截止阀结构特点：
1.流线型，明杆带支架
2.中法兰螺栓连接
3.活套连接阀瓣
4.升降阀杆与手轮
5.支架与阀盖一体式
6.伞齿轮操作选配
7.标准法兰连接
产品规范：
产品规范 | 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 压力-温度 | 产品标识 | 供货规范 |
ASME B16.34 | ANSIB 16.10 | ANSIB 16.5 | API598 | ASME B 16.34 | MSS SP-25 | ASME B16.34 | |
BS 5160 | BS 5160 |
主要设计标准：
设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力-温度 | 试验-检验 |
ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
压力试验：
公称压力PN(Lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.7 | 1110 | 5.7 | 815 | ||
600 | 15.3 | 2220 | 11.3 | 1630 | ||
900 | 23.0 | 3330 | 17.0 | 2445 | ||
1500 | 38.4 | 5560 | 28.2 | 4080 | ||
2500 | 64.0 | 9255 | 47.0 | 6790 | ||
主要零件材料及性能：
阀体、阀盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 |
WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
C5 C12 | ≤540 | |||||
CF8 | F304 | ≤200 | 、 、尿素 | |||
CF8M | F316 | |||||
CF3 | F304L | |||||
CF3M | F316L |

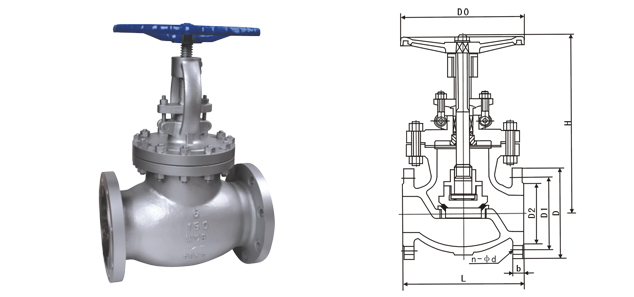

产品结构图：
150Lb主要尺寸和重量：
DN | 150Lb 凸面法兰（RF)主要尺寸（mm） | 重量 | ||||||||
mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 125 | 13.5 |
32 | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
40 | 11/2 | 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 286 | 160 | 28.5 |
50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 26-29 | 1645 | 600 | 590 |
