品牌：昊天
起订：1件
| 品牌 : | 昊天 | 型号 : | 手动插板阀 |
| 加工定制 : | 是 | 公称压力 : | 常压 |
| 公称直径 : | 500 | 产品别名 : | 闸板阀 |
| 适用范围 : | 建材，冶金，煤矿，粮食，化工 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 类型 : | 直通式 | 外形 : | 中型 |
| 流动方向 : | 单向 | 形态 : | 旋塞阀 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 售后 : | 质保一年 |

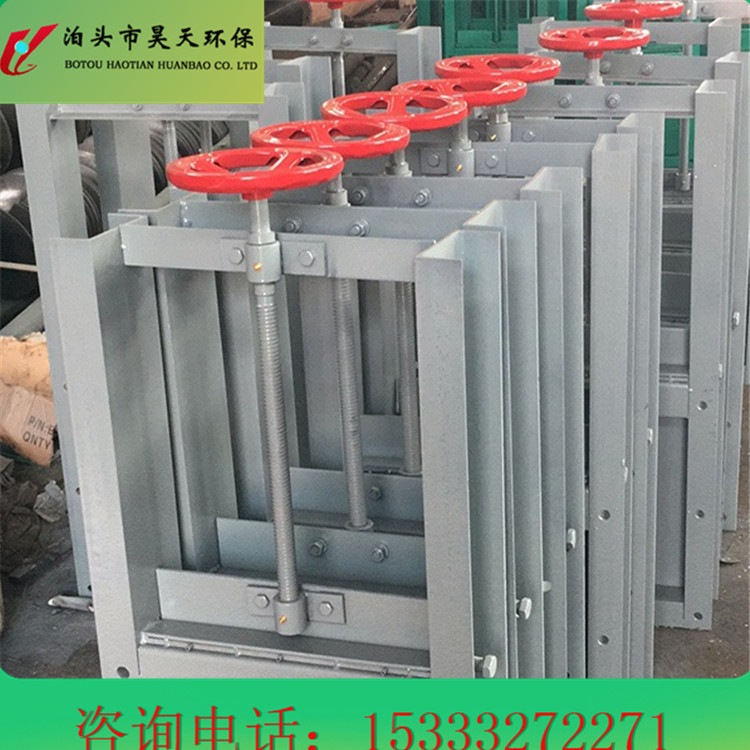

手动插板阀技术参数：
类别 | A×A | B×B | C×C | L | H | n-d | 重量 |
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 1400 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮，大于1.7米用链轮 | ||||

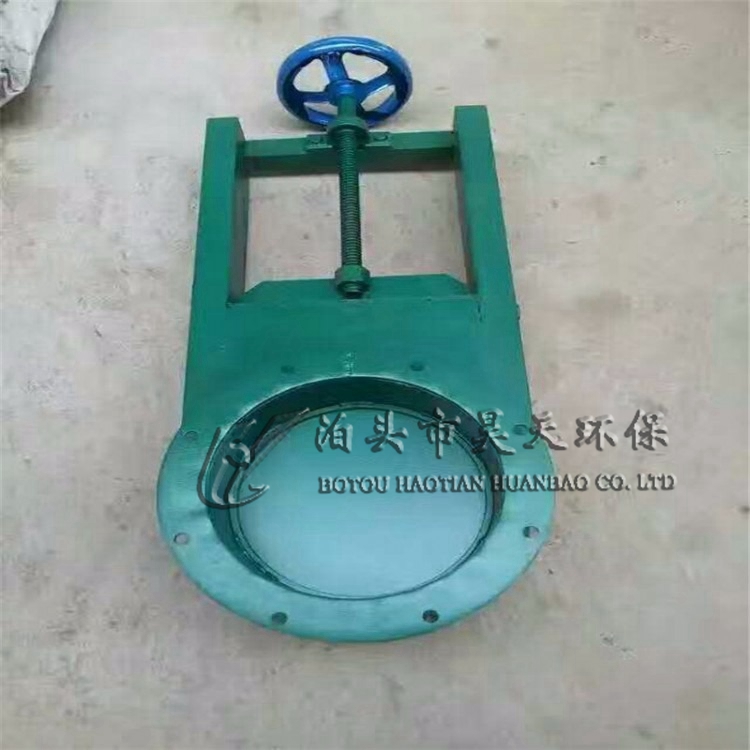

插板阀的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。
