品牌：昊天
起订：1件
| 品牌 : | 昊天 | 型号 : | 500*500 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 20 | 适用介质 : | 空气 |
| 密封形式 : | 硬密封型 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直动式 |

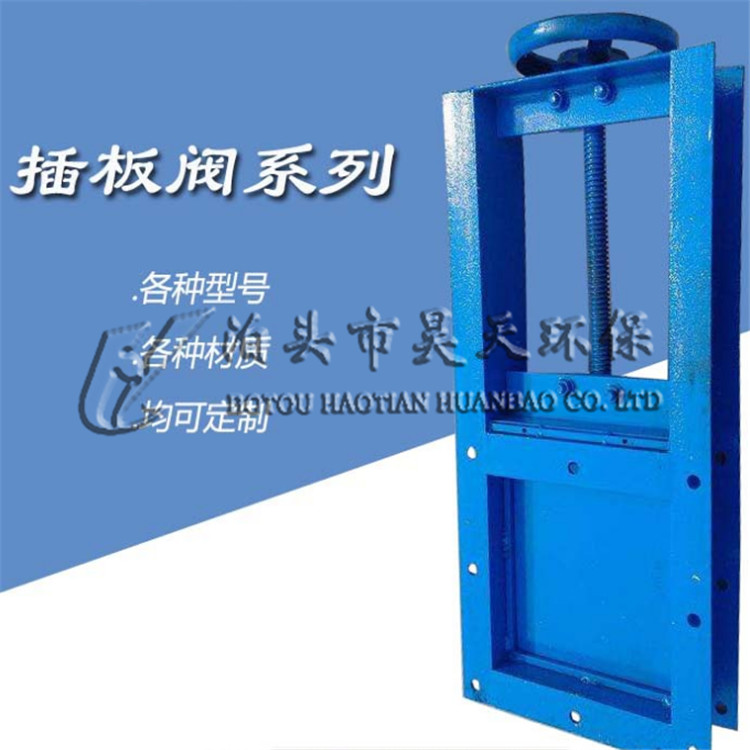

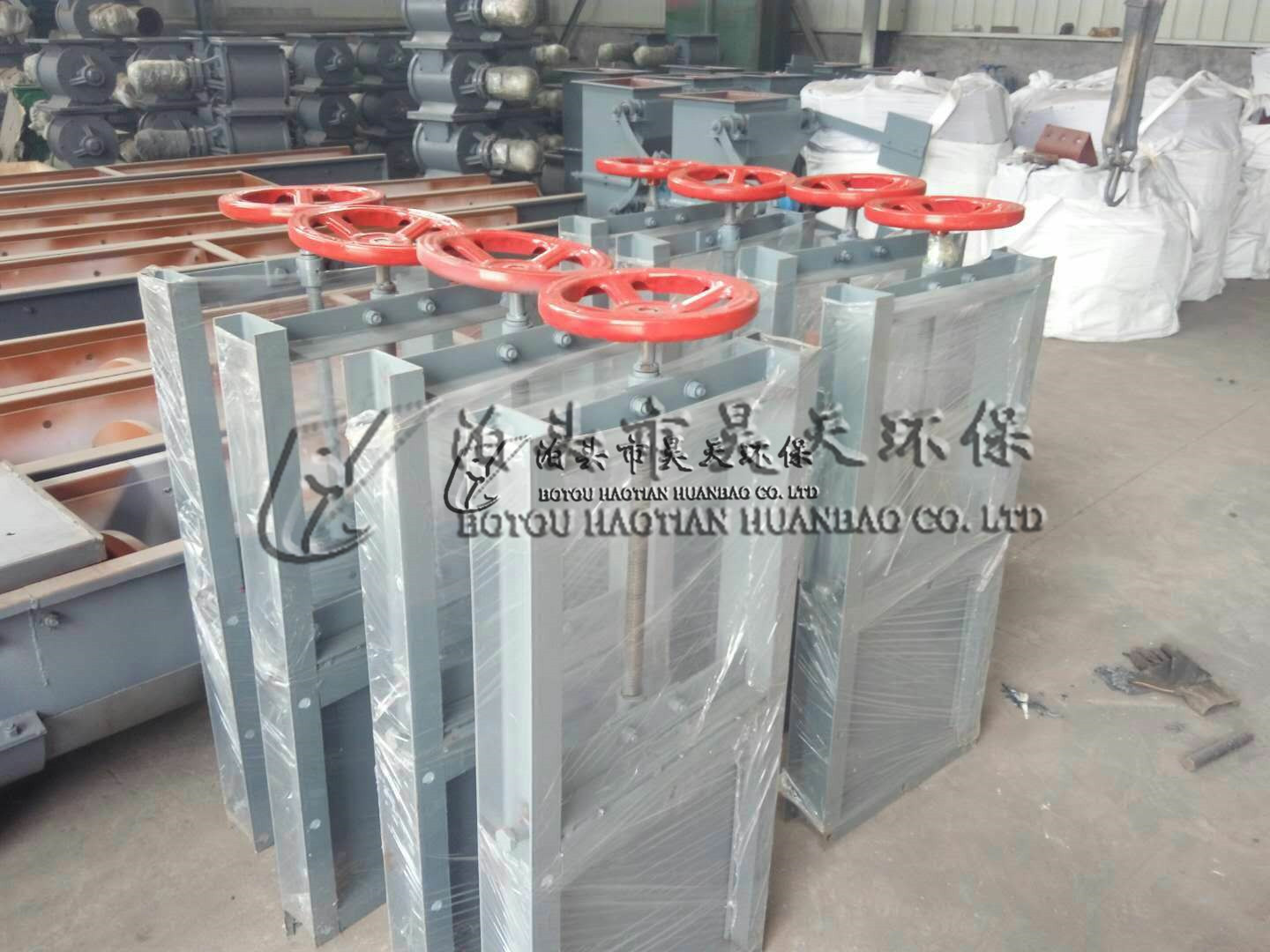

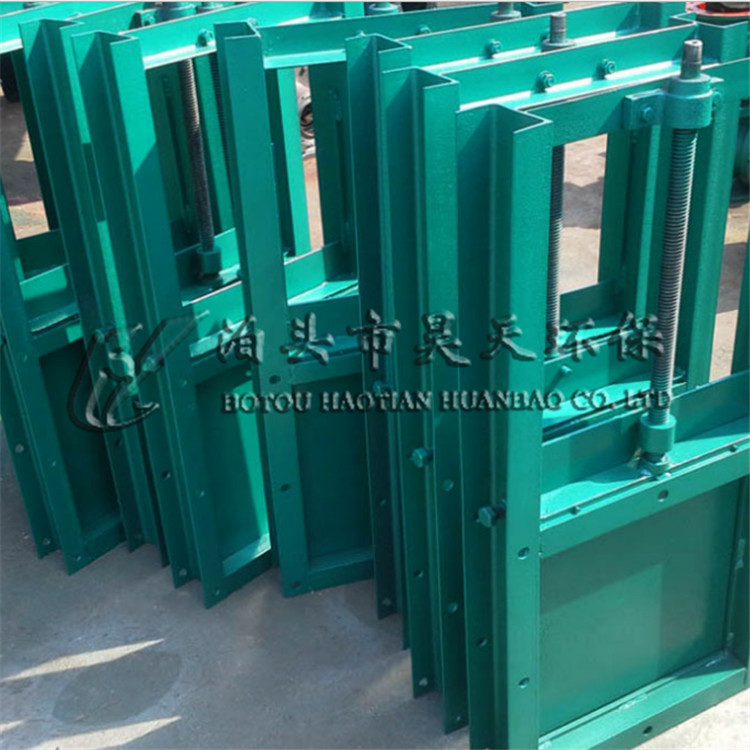

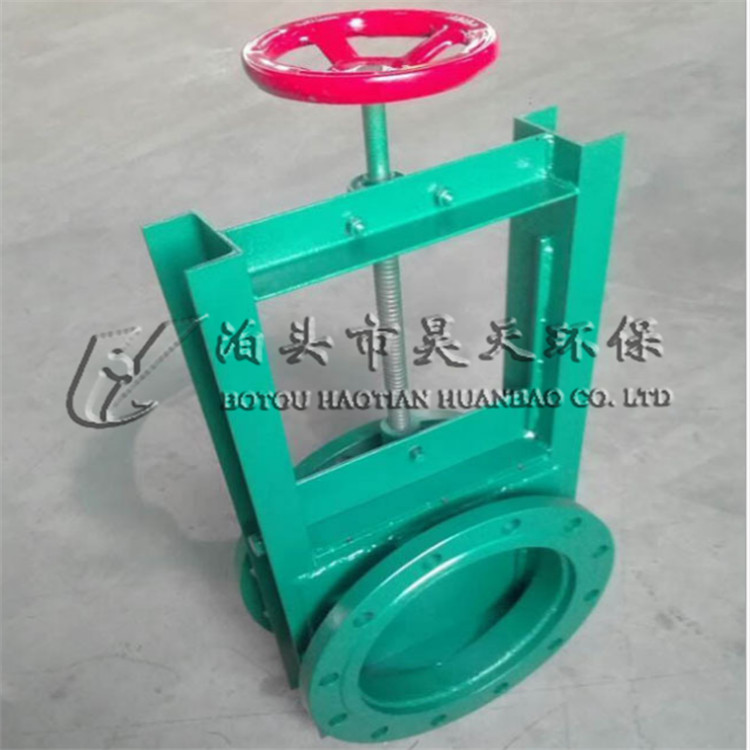

手动插板阀又称手动闸阀与手动螺旋插板阀,主要由框架、闸板、丝杆、螺母、手轮等零件构成，通过手转动手轮使丝杆带动闸板沿水平方上下反复运动，使手动插板阀达到启闭目的。
手动插板阀产品特点：

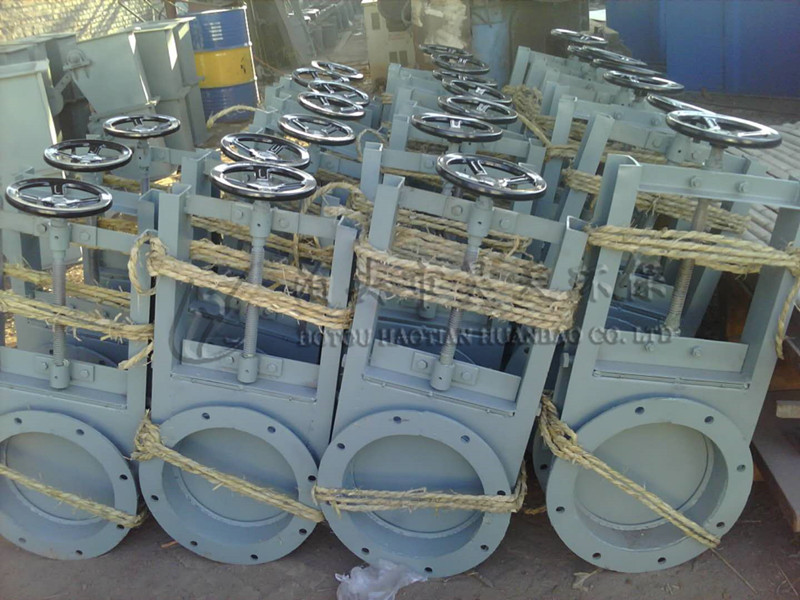

一、手动插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。
二、手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。
三、手动插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。
手动插板阀技术参数：
类别 | A×A | B×B | C×C | L | H | n-d | 重量 |
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 1400 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮，大于1.7米用链轮 | ||||
也可根据客户的要求定制各种型号与材质的手动螺旋闸阀，手动插板阀，手动螺旋插板阀等。
