品牌：温州弘凌
起订：1台
| 品牌 : | 温州弘凌 | 型号 : | J41F46-16C |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | 50 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 形态 : | 隔膜式 | 类型(通道位置) : | 二通式 |

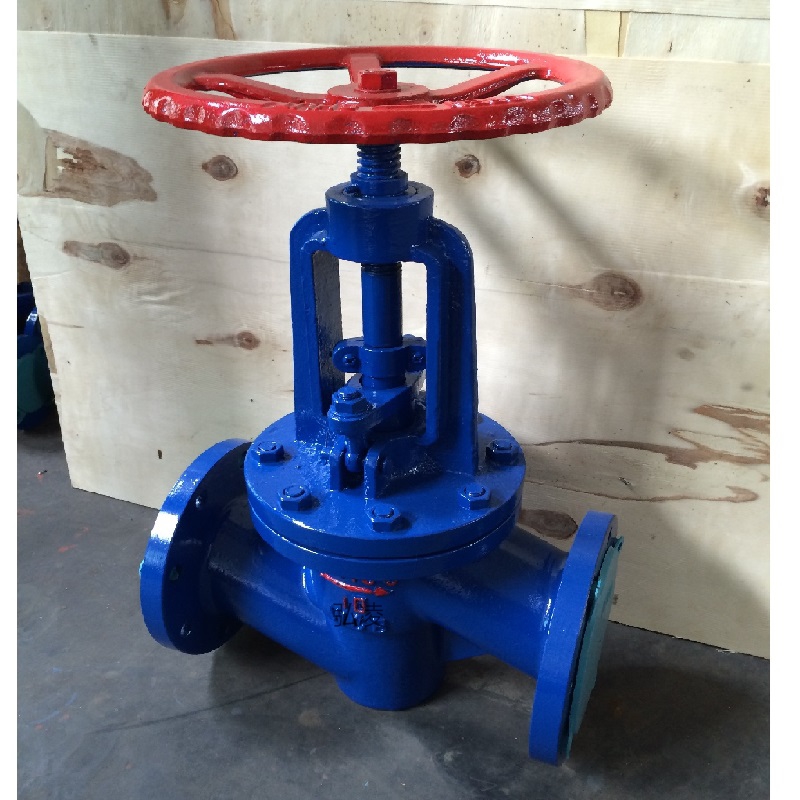

法兰J41F46衬氟截止阀PTFE高温耐腐蚀
衬氟截止阀结构示意图：
法兰J41F46衬氟截止阀PTFE高温耐腐蚀
衬胶截止阀主要外形和连接尺寸：
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
| PN1.6MPa | ||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
