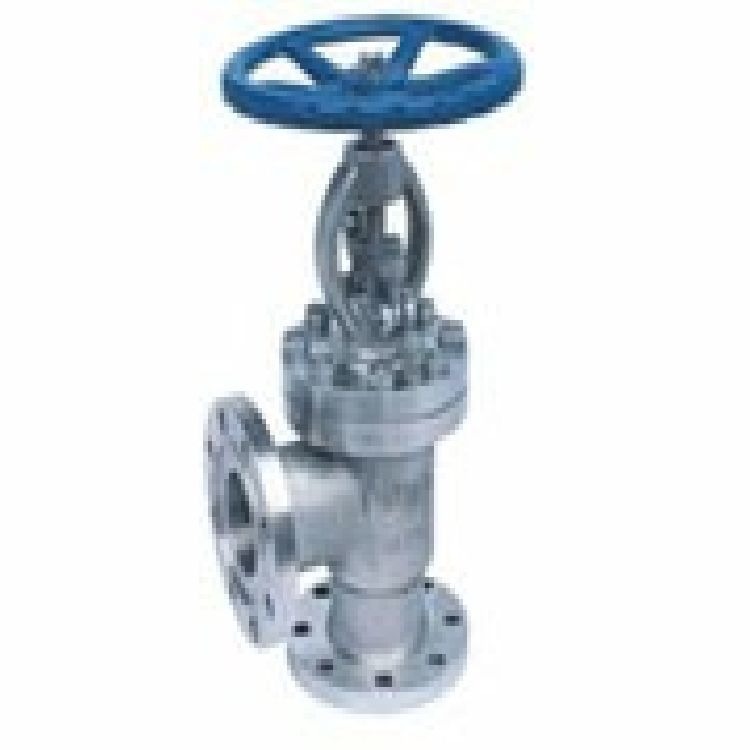

J44H法兰角式截止阀|目前最新的【供应专区】

价格：￥240.00/件
品牌：奇众
起订：1件
供应：999件

品牌 :	奇众	型号 :	J44H
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	角式截止阀

法兰角式截止阀产品简介：法兰角式截止阀阀体材质齐全（WCB、LCB、304、316等）用于公称压力PN1.6～32.0MPa，工作温度-29～540℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。法兰角式截止阀工作原理： J44H法兰角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。法兰角式截止阀产品特点：1、可安装在水平或垂直的管道上。2、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；密封好性能更可靠。3、阀体材质可以选用高温不锈钢或低温碳钢材质（LCB）4、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用。法兰角式截止阀使用范围：☆通经范围：DN15～DN300☆压力范围：1.6MPa～32.0MPa☆温度范围：-29℃～540℃☆介质范围：水、油品、蒸汽等。法兰角式截止阀性能参数:设计与制造符合中国国家标准1、基本结构形式：角式2、公称压力：PN1.6-4.0(MPa)3、公称通径：DN15-300（mm）

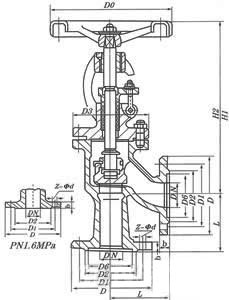

法兰角式截止阀1.6MPa主要连接尺寸：

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2^1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2^1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2^1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

法兰角式截止阀2.5MPa主要连接尺寸：

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	2^1/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	2^1/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	2^1/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170
