品牌：奇众
起订：1件
供应：999件
| 品牌 : | 奇众 | 型号 : | 900LB～2500LB |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 锻钢截止阀 |

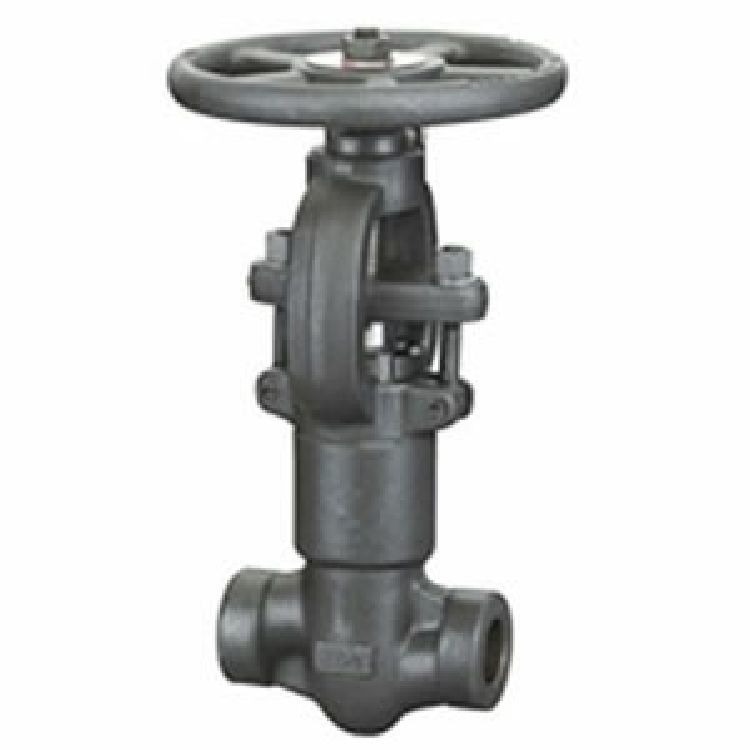

产品名称：锻钢自密封截止阀(压力自紧式阀盖)900LB～2500LB
锻钢自密封截止阀标准材质明细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304 | A182F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 密封圈 | A182F304L | A182F316L | ||
| 5 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316L |
| 6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 销钉 | A276420 | A182F304 | ||
| 8 | 垫圈 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
| 11 | 填料压套 | A2７6420 | A182F304 | ||
| 12 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 13 | 填料压板 | A216WCB | A351CF8 | ||
| 14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
| 15 | 阀杆螺母 | A276 410 | |||
| 16 | 手轮 | A197 | |||
| 17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 油嘴 | 铜 | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 、等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
锻钢自密封截止阀尺寸(MM)和重量(KG)
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900LB-1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500LB | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(开) | 333 | 333 | 333 | 408 | 408 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
