品牌：奇众
起订：1件
供应：999件
| 品牌 : | 奇众 | 型号 : | J21B |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 螺纹截止阀 |

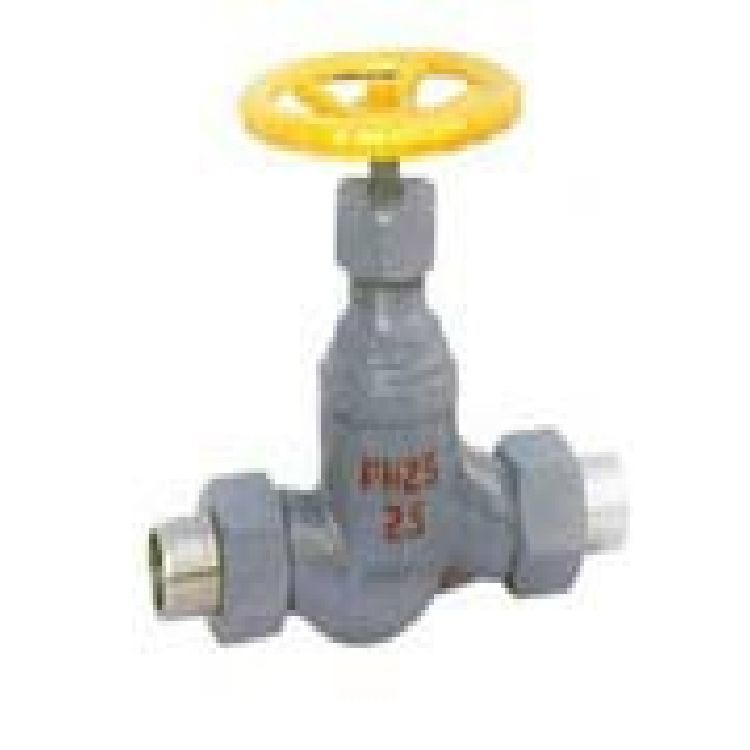

外螺纹用截止阀产品简介： J21B外螺纹用截止阀阀体、阀盖材质采用灰铸铁，密封面巴氏合金-40℃+150℃是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的、介质的管路及化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、化气等单位使用。外螺纹用截止阀工作原理： 外螺纹用截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。外螺纹用截止阀产品特点：1、中通法兰为方形结构，阀杆采用间杆连接。2、阀体密封面部位采用球凸状，与阀脚以线吻合密封。3、密封面采用巴氏合金，密封性能好，使用寿命长。外螺纹用截止阀产品零部件名称：
| 零件名称 | 阀体、阀盖 | 阀瓣 | 阀杆 | 垫片 | 填料 |
| J21B-25Z | 铸 铁 | 碳 钢 | 优质碳钢 | 聚四氟 | 聚四氟 |
| J21F-25Z |
| 公称压力 PN(MPa) | 试验压力PS(MPa) | 工作压力 P(MPa) | 工作温度 (℃) | 适用介质 | |
| 壳体 | 密封 | ||||
| 2.5 | 2.75 | 3.75 | 2.5 | ≤150 | 、 |
| 公称通径 DN(mm) | 尺 寸(mm) | |||||
| L | D | D1 | H | H1 | D2 | |
| 10 | 175 | 14 | 20 | 170 | 190 | 80 |
| 15 | 180 | 20 | 26 | 170 | 150 | 80 |
| 20 | 190 | 23 | 30 | 175 | 155 | 100 |
| 25 | 213 | 28 | 34 | 190 | 165 | 120 |
| 32 | - | - | - | - | - | 140 |
