品牌：奇众
起订：1件
供应：999件
| 品牌 : | 奇众 | 型号 : | J24B |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 螺纹截止阀 |

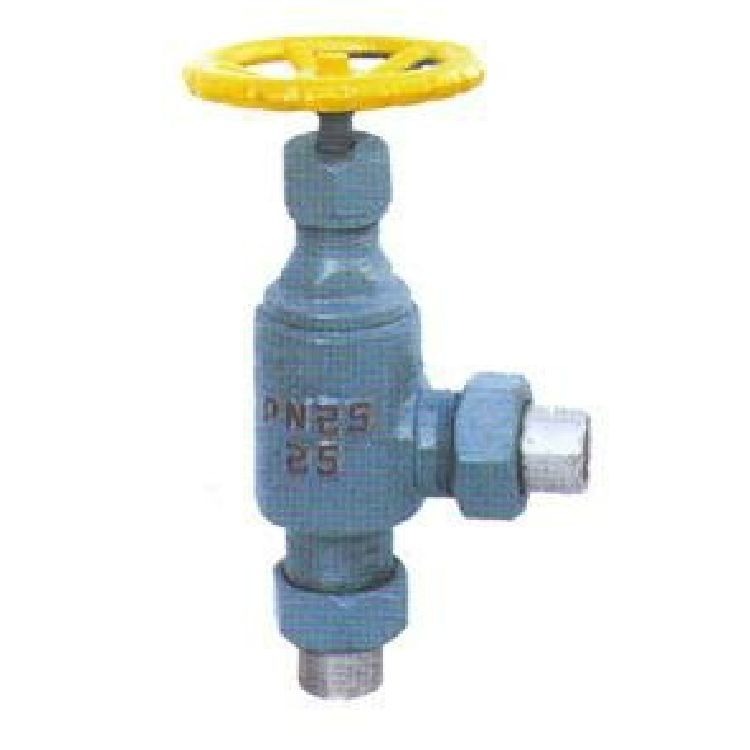

外螺纹角式用截止阀产品简介：
J24B外螺纹角式用截止阀阀体、阀盖材质采用灰铸铁，密封面巴氏合金-40℃+150℃或聚四氟-40℃+200℃，体积轻，阻力小，安装方便，可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。
外螺纹角式用截止阀工作原理：
外螺纹角式用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的、介质的管路及化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、化气等单位使用。
外螺纹角式用截止阀产品特点：
1、中通法兰为方形结构，阀杆采用间杆连接。
2、阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3、密封面采用巴氏合金，密封性能好，使用寿命长。
外螺纹角式用截止阀主要零件材料：| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J24B-25Z | 灰铸铁 | 巴氏合金 | 聚四氟 乙 烯 | 碳钢 | 聚四氟 乙 烯 | |
| J24F-25Z | 灰铸铁 | 聚四氟 | ||||
| 公称压力PN（MPA） | 试验压力PS（MPa） | 适用介质 | 适用温度（℃） | ||
| 2.5 | 壳体 | 密封 | 气、 等 NH3 | 巴氏合金 -40℃ +150℃ | 四氟 -40℃ +200℃ |
| 2.75 | 3.75 | ||||
| 公 称通 径D N（mm） | 尺寸（mm） | ||||||
| L | D | D1 | S | H | H1 | D0 | |
| 10 | 84 | 14 | 20 | ||||
| 15 | 85 | 20 | 26 | ||||
| 20 | 87 | 23 | 28 | 46 | 227 | 235 | 100 |
| 25 | 105 | 28 | 34 | 55 | 250 | 261 | 120 |
| 32 | - | - | - | - | - | - | - |
