品牌：奇众
起订：1件
供应：999件
| 品牌 : | 奇众 | 型号 : | J65Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 焊接截止阀 |

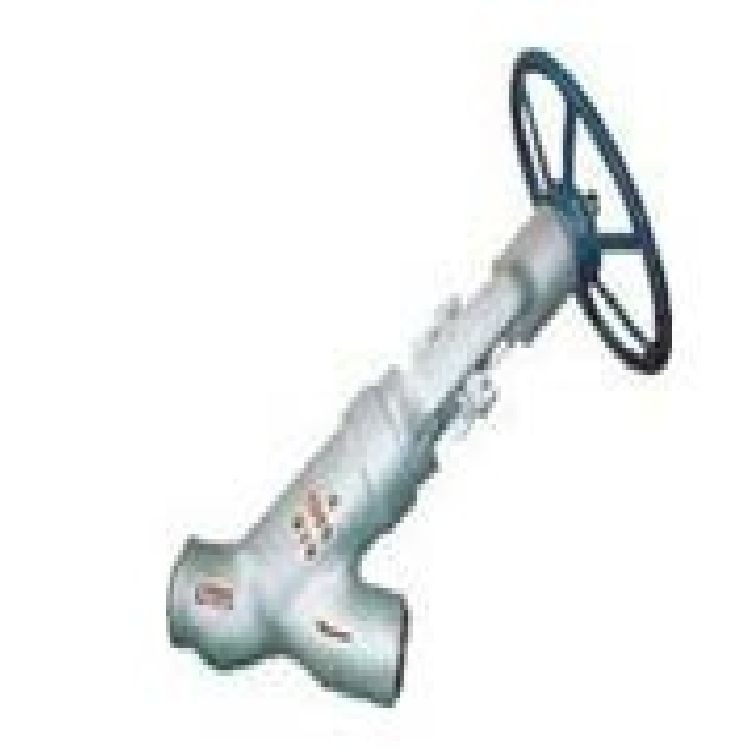

直流式对焊截止阀产品特点： 在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。直流式对焊截止阀主要零件材料：
| 零件名称 | 材料牌号 | ||
| 阀体 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封环 | 05F | 05F | 柔性石墨 |
| 四开环 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 阀杆螺母 | ZQAL9-4 | ZQAL9-4 | |
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求

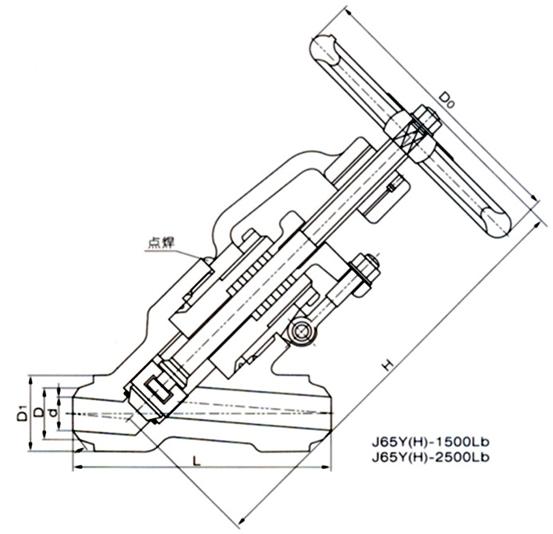

4、阀门检查和试验按JB3595规定直流式对焊截止阀订货号、尺寸和重量：
| 公称通径 DN（mm） | 尺寸（mm） | 重量（Kg） | |||||
| L | D1 | Do | H | Lo | L1 | ||
| PN32（320） J565Y-320V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | - | - | 121 |
| 100 | 480 | 108 | 185 | 870 | - | - | 212 |
| 125 | 533 | 132 | 218 | 995 | - | - | 312 |
| 150 | 610 | 166 | 245 | 1205 | - | - | 510 |
| 175 | 750 | 175 | 278 | 1565 | - | - | 708 |
| 200 | 762 | 200 | 290 | 1670 | - | - | 980 |
| 225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
| 250 | 914 | 248 | 348 | 1870 | - | - | 1380 |
| 300 | 1041 | 300 | 430 | 2335 | - | - | 2824 |
| P54（140） J565Y-P54140V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | - | - | 130 |
| 100 | 480 | 108 | 185 | 870 | - | - | 212 |
| 125 | 580 | 132 | 218 | 995 | - | - | 312 |
| 150 | 630 | 166 | 245 | 1205 | - | - | 510 |
| 175 | 750 | 175 | 278 | 1565 | - | - | 708 |
| 200 | 771 | 200 | 290 | 1670 | - | - | 980 |
| 225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
| 250 | 930 | 248 | 348 | 1870 | - | - | 1380 |
| 300 | 1060 | 300 | 430 | 2335 | - | - | 2824 |
