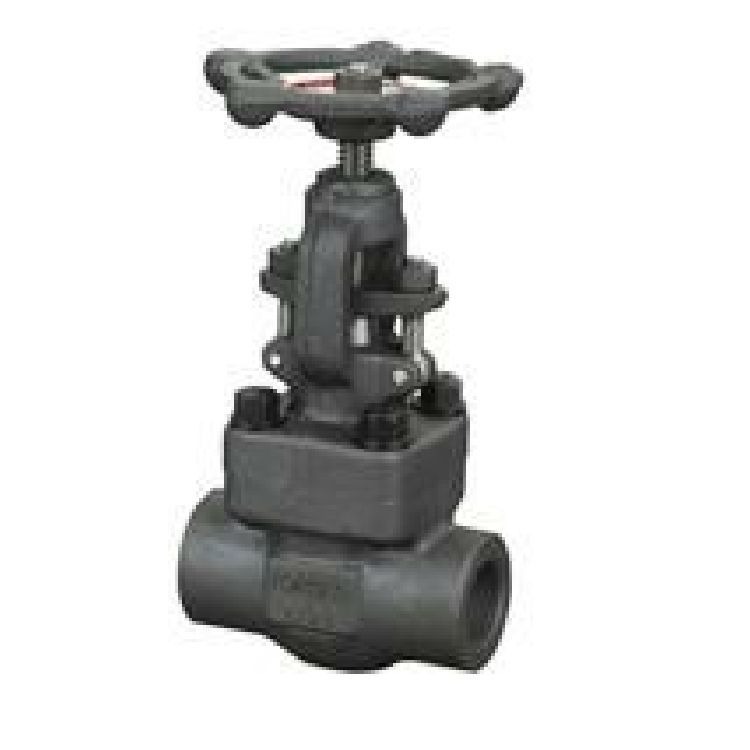

J11Y内螺纹锻钢截止阀

价格：￥160.00/件
品牌：奇众
起订：1件
供应：999件

品牌 :	奇众	型号 :	J11Y
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	锻钢截止阀

内螺纹锻钢截止阀产品简介：

内螺纹锻钢截止阀、焊接式锻钢截止阀适用于ANSI Class1500～2500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。操作方式有：手动、齿轮传动、电动等。

内螺纹锻钢截止阀工作原理：

内螺纹锻钢截止阀、焊接式锻钢截止阀阀门中腔采用自紧式密封结构，密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立（stellite）钴基硬金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、、冶金、化纤、造纸、城建、等领域。

内螺纹锻钢截止阀产品特点：

1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。

2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬金堆焊而成。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。

5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

内螺纹锻钢截止阀零件材料

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420		A276 304
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	活节螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料压板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	阀杆螺母	A276410
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	、等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

※注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
　　2、CS=碳钢；AS=合金钢；SS=不锈钢；
内螺纹锻钢截止阀规格尺寸及重量 （mm） 800LB

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(开)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

900～1500LB

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(开)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0
