品牌：新栎
起订：1台
| 品牌 : | 新栎 | 型号 : | J41W-16R |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 50 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 形态 : | 旋塞式 |
| 类型(通道位置) : | 直通式 |

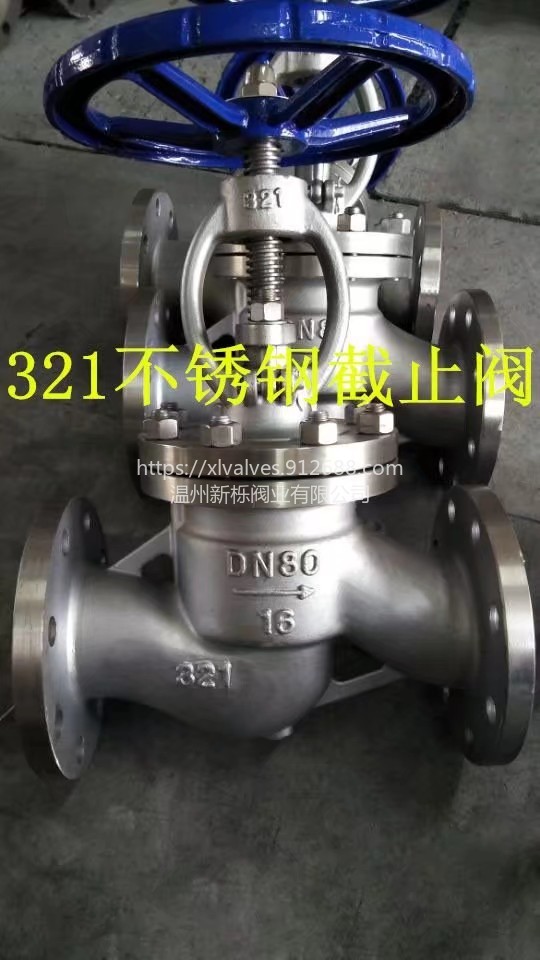

321不锈钢截止阀、321不锈钢球阀、321不锈钢闸阀、321不锈钢止回阀、321不锈钢过滤器、321不锈钢蝶阀
317L不锈钢截止阀、317L不锈钢球阀、317L不锈钢闸阀、317L不锈钢止回阀、317L不锈钢过滤器、317L不锈钢蝶阀
904L不锈钢截止阀、904L不锈钢球阀、904L不锈钢闸阀、904L不锈钢止回阀、904L不锈钢过滤器、904L不锈钢蝶阀
310S不锈钢截止阀、310S不锈钢球阀、310S不锈钢闸阀、310S不锈钢止回阀、310S不锈钢过滤器、310S不锈钢蝶阀
2507双相钢截止阀、2507双相钢球阀、2507双相钢闸阀、2507双相钢止回阀、2507双相钢过滤器、2507双相钢蝶阀
2205双相钢截止阀、2205双相钢球阀、2205双相钢闸阀、2205双相钢止回阀、2205双相钢过滤器、2205双相钢蝶阀
不锈钢截止阀设计与制造标准：
1、不锈钢截止阀设计制造按GB12235-89
2、不锈钢截止阀结构长度按GB12221-89
3、不锈钢截止阀法兰尺寸按JB/G79-94
4、不锈钢截止阀阀门检查和试验按GB13927
不锈钢截止阀性能规范
型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
强度(水)(Mpa) | 密封(水)空气(Mpa) | 低压密封空气(Mpa) | ||||
J41W6P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID |
J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | -酸类 |
ACETIC ACID | ||||||
-酸类 | ||||||
NITRIV ACID | ||||||
-酸类 | ||||||
J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETIC ACID |
J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | -酸类 |
不锈钢截止阀主要零件材质
| 零件名称 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
阀杆 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
压盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
不锈钢截止阀1.6MPa主要连接尺寸及重量
