品牌：京蝶阀门
起订：1个
供应：1111110个
| 品牌 : | 京蝶阀门 | 型号 : | J11W |
| 连接形式 : | 螺纹 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 88657413 | 货号 : | 88657413 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |
概述

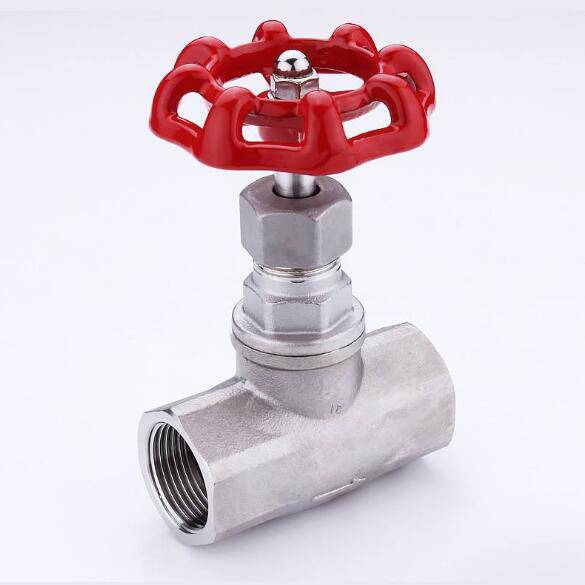

美标内螺纹截止阀是引进欧洲先进工艺，结构合理、造型美观，密封性好，密封面间磨擦力小，寿命较长等特点；不锈钢美标截止阀广泛用于水、蒸汽、油品、 、 等多种介质。
特点
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
在开闭过程中密封面的摩擦力比闸阀小，耐磨。
通常只有一个密封面，制造工艺好，便于维修。
截止阀阀体的结构形式有直通式、直流式和直角式。
性能规范
| 公称压力 | PN | 2.5,4.0,6.4 | MPa |
|---|---|---|---|
| 强度试验压力 | PT | 3.8,6.0,9.6 | |
| 低压气密封试验压力 | 0.6 | ||
| 高压密封试验压力 | 3.0,4.8,7.6 | ||
| 适用介质 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
| 水、油品、气 | 类 | 类 | |
| 适用温度 | -40～180℃ | ||
主要零件材料
| 零件名称 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
|---|---|---|---|
| 阀体 | WCB | ZG1Cr18Ni9Ti CF8 | ZG1Cr18Ni12Mo2Tii CF8M |
| 阀盖 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18NI12Mp2Ti 316 |
| 阀杆 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 18Ni12Mo2Ti 316 |
| 密封圈 | 304,316 | ||
| 填料 | 聚四氟乙烯 | ||

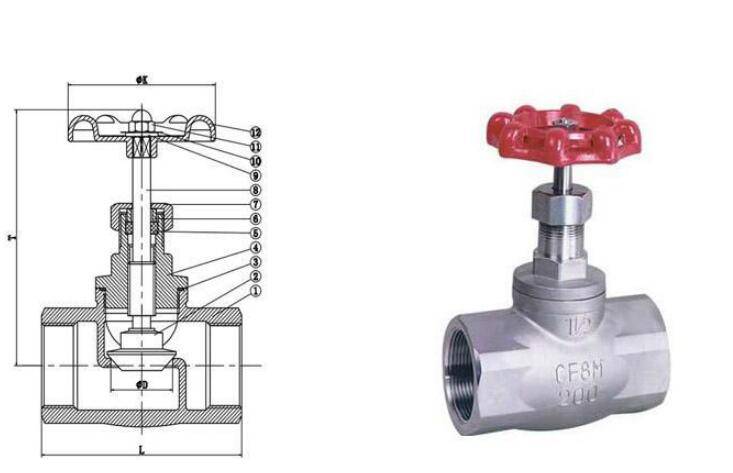

主要外型尺寸
| DN | G | L | E | B | H | A |
|---|---|---|---|---|---|---|
| 6 | 1/4〞 | 60 | 15 | 23 | 80 | 60 |
| 10 | 3/8〞 | 60 | 15 | 26 | 80 | 60 |
| 15 | 1/2〞 | 68 | 16 | 31 | 90 | 70 |
| 20 | 3/4〞 | 82 | 18 | 38 | 98 | 70 |
| 25 | 1〞 | 90 | 20 | 46 | 108 | 80 |
| 32 | 11/4〞 | 105 | 21.5 | 56 | 120 | 90 |
| 40 | 1 〞 | 120 | 23 | 63 | 146 | 100 |
| 50 | 2 | 140 | 24.5 | 76 | 162 | 120 |
