品牌：京蝶阀门
起订：1个
供应：1111110个
| 品牌 : | 京蝶阀门 | 型号 : | J41B |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 33784961 | 货号 : | 33784961 |
| 适用介质 : | 压力环境 : | 常压 | |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

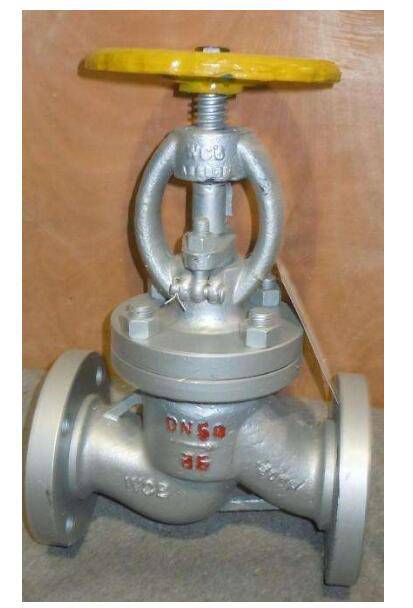

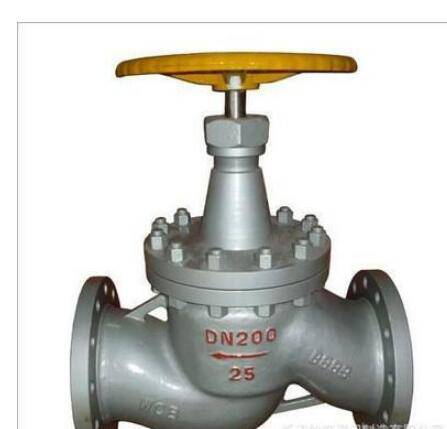

概述
J41B氨用截止阀阀体的结构形式有直通式、直流式和直角式。直通式是 常见的结构，但其流体的阻力。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 中通法兰为方形结构，阀杆采用间杆连接。
阀体密封面部位采用球凸状，与阀脚以线吻合密封。
结构特点及用途
中通法兰为方形结构、阀杆采用暗杆连接.
阀体密封面部位采用球凸状,与阀瓣以线吻合密封.
密封面采用巴氏合金,密封性能好,使用寿命长.
主要性能规范
适用介质:液,气,氨,氮,氢
适用温度:-40~150℃
试验压力
| 公称压力 PN(Mpa) | 试验压力(Mpa) | |
|---|---|---|
| 壳体强度试验 | 密封试验 | |
| 1.6 | 2.4 | 1.8 |
| 2.5 | 3.8 | 2.8 |
主要零件材料
| 产品类型 | 零件名称 | |||||
|---|---|---|---|---|---|---|
| 阀体,阀盖 | 阀杆 | 填料 | 密封面 | 垫片 | 紧固件 | |
| J41B-(16/25)C | 铸钢 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 胶板 | 优质碳钢 |
| J41B-(16/25)O | 球墨铸铁 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 胶板 | 优质碳钢 |
| J41B-(16/25)K | 可锻铸钢 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 胶板 | 优质碳钢 |
