品牌：Amico/埃美柯
起订：1个
供应：1111110个
| 品牌 : | Amico/埃美柯 | 型号 : | DJ41Y |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 96823111 | 货号 : | 96823111 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

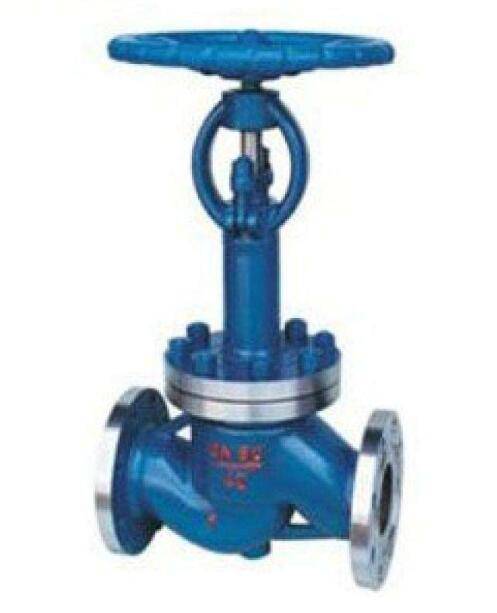

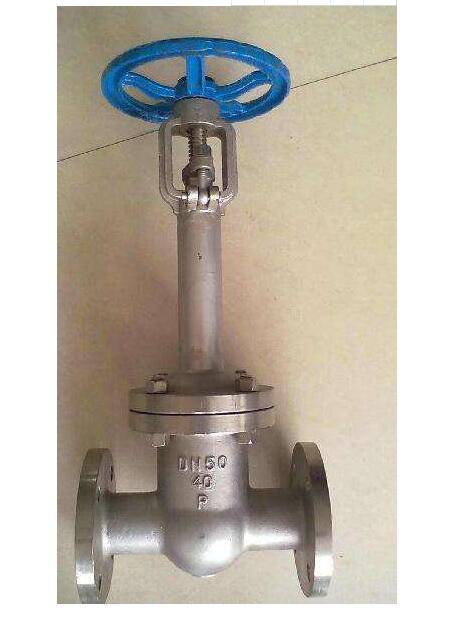

【DJ41F低温截止阀-产品说明】
低温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
工作原理
低温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
【DJ41F低温截止阀-产品规范】
公称通径 |
DN15mm～300mm |
公称压力 |
PN4.0MPa |
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态 等 |
适用温度 |
-196℃～+80℃ |
【DJ41F低温截止阀-主要零件材料】
阀体 |
ZG0Cr18Ni9 |
阀盖、阀瓣 |
0Cr18Ni9/H62 |
阀杆 |
0Cr18Ni9 |
填料、密封圈 |
PTFE |
【DJ41F低温截止阀-主要外形尺寸】
公称通径 DN(mm) |
DJ41F-40P 低温截止阀 |
重量 (kg) |
|||||||||
尺 寸(mm) |
|||||||||||
L |
H开 |
H关 |
D |
D1 |
D2 |
Z-d |
b |
f |
D0 |
||
15 |
130 |
258 |
250 |
95 |
65 |
40 |
4-14 |
14 |
3 |
80 |
3.8 |
20 |
150 |
322 |
310 |
105 |
75 |
51 |
4-14 |
16 |
3 |
100 |
5.5 |
25 |
160 |
322 |
310 |
115 |
85 |
58 |
4-14 |
16 |
3 |
100 |
5.9 |
32 |
180 |
390 |
370 |
135 |
100 |
66 |
4-18 |
18 |
3 |
120 |
7.1 |
40 |
200 |
390 |
370 |
145 |
110 |
76 |
4-18 |
18 |
3 |
120 |
11.2 |
50 |
230 |
483 |
460 |
160 |
125 |
88 |
4-18 |
20 |
3 |
160 |
17.5 |
