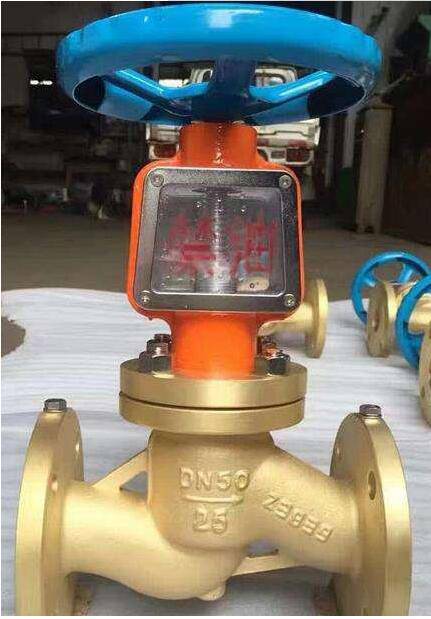

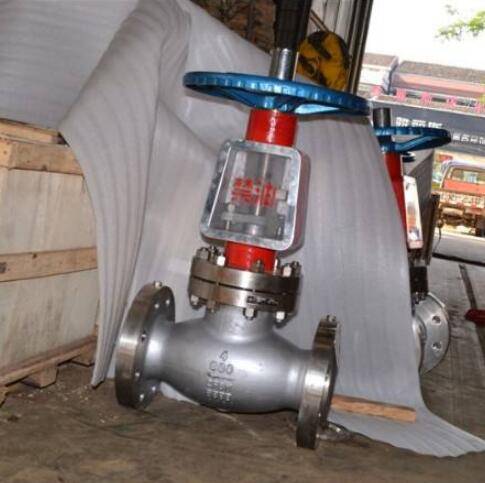

氧气截止阀 结构特点
一、对于公称压力PN≥1．6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
二、介质流向：PN≥1．6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
三、该阀设有导静电安全装置，可避免因静电产生火花。
四、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
五、全部零件采用严格的脱脂处理
氧气截止阀 性能参数
公称压力 |
强度试验压力 |
气密封试验压力 |
适用介质 |
适用温度 |
水 |
气 |
氧气 |
常温 |
|
1.6 |
2.4 |
1.6 |
||
2.5 |
3.8 |
2.5 |
||
3.0 |
4.5 |
3.0 |
||
4.0 |
6.0 |
4.0 |
氧气截止阀 主要零件材料
零件名称 |
材料 |
阀体、阀盖、阀瓣 |
铸铬镍钛不锈钢、铜合金 |
阀杆 |
铬镍不锈钢 |
阀杆螺母 |
青铜 |
氧气截止阀 主要外形尺寸
JY41W-16P JY41Y-16P JY41W-16T 氧气截止阀
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
H1 |
DO |
L1 |
重量(kg) |
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-14 |
240 |
100 |
6 |
||
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-14 |
270 |
100 |
8 |
||
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-14 |
270 |
125 |
10 |
||
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4-18 |
280 |
160 |
14 |
||
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-18 |
350 |
160 |
20 |
||
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-18 |
400 |
320 |
35 |
||
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
530 |
360 |
50 |
||
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
560 |
400 |
65 |
||
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-18 |
618 |
450 |
80 |
