上海沪工金盾京蝶阀门J41W法兰不锈钢截止阀DN506580100|目前最新的【供应专区】

价格：￥888.00/个
品牌：京蝶阀门
起订：1个
供应：1111110个

品牌 :	京蝶阀门	型号 :	J41W
连接形式 :	法兰	材质 :	不锈钢
公称通径 :	DN50	3C阀门类别 :	工业
订货号 :	11897425	货号 :	11987425
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
外形 :	中型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀体
形态 :	柱塞式	类型(通道位置) :	二通式
规格 :	DN50	是否跨境货源 :	否

【产品说明】

J41W型PN16~PN160不锈钢截止阀：手动、法兰连接、直通式、阀座密封面材料为 0Cr18Ni9 系不锈钢(J41W-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~160R)、1Cr5Mo 铬钼钢(J41W-16I~160I)，公称压力 PN16~PN160，阀体材料为 0Cr18Ni9 系不锈钢(J41W-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~160R)、1Cr5Mo 铬钼钢(J41W-16I~160I)的截止阀。

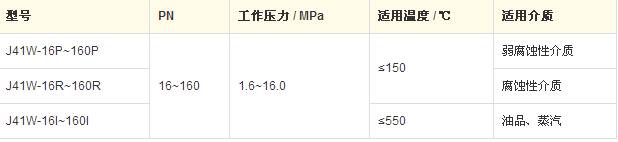

【性能参数】

【零件材料】

【外形及结构尺寸】

DN L D D₁ D₂ b z*Фd H D₀ 重量(kg)

10 130 90 60 40 14 4*Ф14 198 120 5

15 130 95 65 45 14 4*Ф14 200 120 5.5

20 150 105 75 55 14 4*Ф14 243 140 7.3

25 160 115 85 65 14 4*Ф14 253 160 8

32 180 135 100 78 15 4*Ф18 280 160 12

40 200 145 110 85 16 4*Ф18 312 200 16

50 230 160 125 100 16 4*Ф18 321 200 16

65 290 180 145 120 18 4*Ф18 325 240 22

80 310 195 160 135 20 4*Ф18 355 240 31

100 350 215 180 155 20 4*Ф18 415 280 45

125 400 245 210 185 22 4*Ф18 460 320 80

150 480 280 240 210 24 8*Ф23 510 360 97

200 600 335 295 265 26 12*Ф23 590 360 169

DN	L	D	D₁	D₂	b	z*Фd	H	D₀	重量(kg)
10	130	90	60	40	14	4*Ф14	198	120	5
15	130	95	65	45	14	4*Ф14	200	120	5.5
20	150	105	75	55	14	4*Ф14	243	140	7.3
25	160	115	85	65	14	4*Ф14	253	160	8
32	180	135	100	78	15	4*Ф18	280	160	12
40	200	145	110	85	16	4*Ф18	312	200	16
50	230	160	125	100	16	4*Ф18	321	200	16
65	290	180	145	120	18	4*Ф18	325	240	22
80	310	195	160	135	20	4*Ф18	355	240	31
100	350	215	180	155	20	4*Ф18	415	280	45
125	400	245	210	185	22	4*Ф18	460	320	80
150	480	280	240	210	24	8*Ф23	510	360	97
200	600	335	295	265	26	12*Ф23	590	360	169
