品牌：Amico/埃美柯
起订：1个
供应：1111110个
| 品牌 : | Amico/埃美柯 | 型号 : | J11W |
| 连接形式 : | 螺纹 | 材质 : | 不锈钢 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 9254481 | 货号 : | 9254481 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

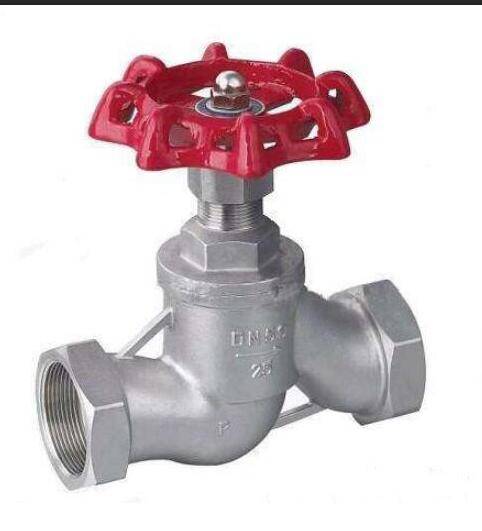

一、J11W不锈钢内螺纹截止阀--概述
J11W 不锈钢内螺纹截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
二、J11W不锈钢内螺纹截止阀--特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
三、J11W不锈钢内螺纹截止阀--结构形式
J11W 不锈钢内螺纹截止阀的结构形式有直通式、直流式和直角式。直通式是 常见的结构，但其流体的阻力。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
四、J11W不锈钢内螺纹截止阀--主要性能规范
| 型号 | 公称压力 | 试验压力PS（Mpa） | 工作压力PN(Mpa) | 工作温度 (℃) |
适用介质 | |
| 壳体 | 密封 | |||||
| J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油类 Oil |
| J11W-16P | 类腐蚀性介质 | |||||
| J11W-16R | ≤350 | 类腐蚀性介质 | ||||
| J11W-16Ni | 碱液、盐水、海水等 | |||||

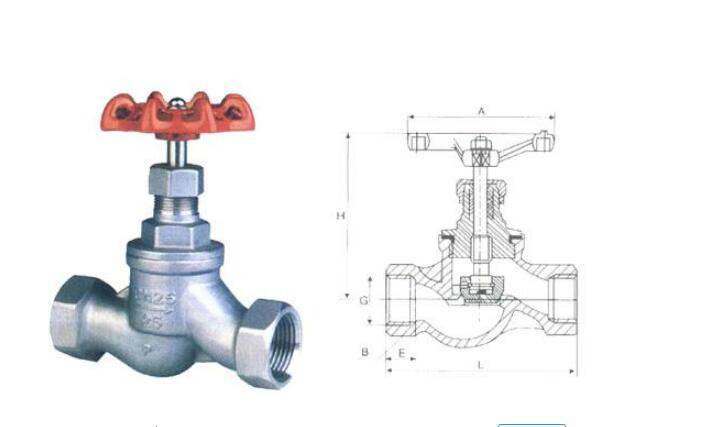

五、主要外形尺寸和连接尺寸（mm）
| 公称通径 DN(mm) |
管螺纹 | 尺 寸 (mm) | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
