J41H-25C铸钢法兰截止阀 蒸汽截止阀 高温截止阀25公斤铸钢截止阀

价格：￥150.00/个
品牌：捷阀
起订：1个

品牌 :	捷阀	驱动方式 :	手动
零部件及配件 :	手轮	公称通径 :	15-200（mm）
工作温度 :	高温	外形 :	中型
型号 :	J41H-25C	流动方向 :	单向
3C阀门类别 :	工业	类型(通道位置) :	直动式
连接形式 :	法兰	形态 :	角式
压力环境 :	常压	材质 :	铸钢
标准 :	国标	适用介质 :	蒸汽

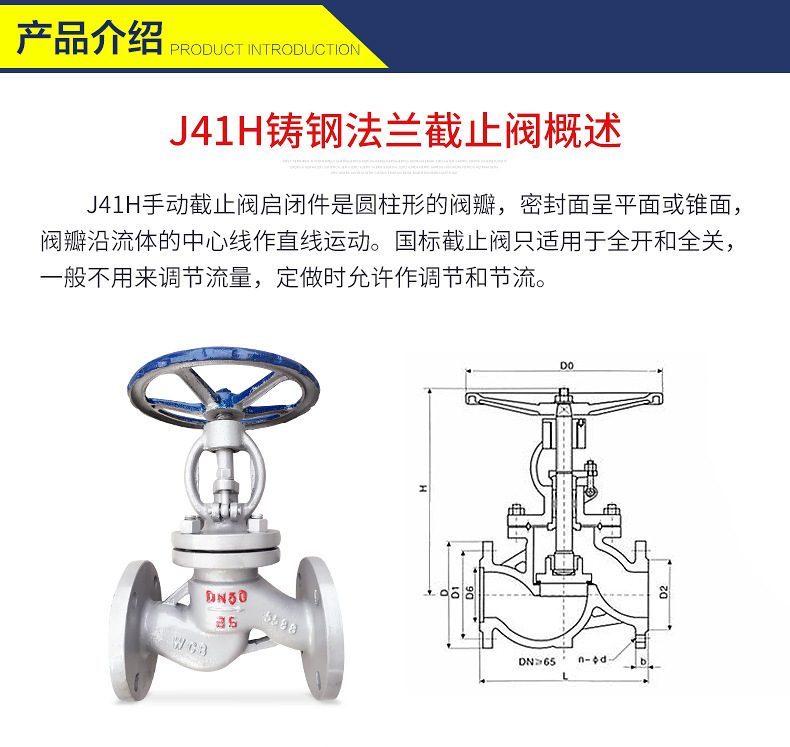

J41H(Y,W)型钢制楔式截止阀

型号： J41H,J41W,J41Y 材质： WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 连接形式：法兰 公称通径： DN50500 适用介质：水、蒸气、石油化工、腐蚀性介质等 压力环境： 1.616.0MPa 工作温度： -29425     -46200 流动方向：单向 驱动方式：手动 类型 ( 通道位置 ) ：直通 标准： GB/T12235  密封形式：硬密封

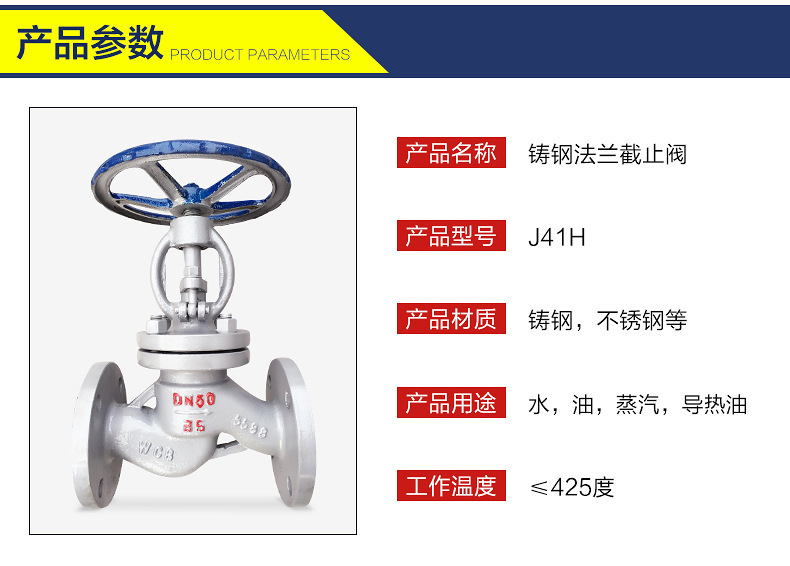

产品型号： J41H/Y
产品名称： 国标截止阀
产品特点： 主要用来接通或截断管路中的介质，一般不用来调节流量，但适用的压力范围很广。

J41Y 型 PN16PN160 截止阀：手动、法兰连接、直通式、阀座密封面材料硬质合金、公称压力 PN16PN160，阀体材料为碳素钢（J41Y-16C160C）、0Cr18Ni9 系不锈钢（J41Y-16P160P）、0Cr17Ni12Mo2 系不锈钢（J41Y-16R160R）、1Cr5Mo 铬钼钢（J41Y-16I160I）的截止阀。

产品性能参数



型号PN工作压力 / MPa适用温度 / 适用介质

J41Y 型 PN16PN160 钢制截止阀主要性能参数

J41Y-16C160C	16160	1.616.0	425	水、蒸汽、油品
J41Y-16P160P			150	弱腐蚀性介质
J41Y-16R160R				腐蚀性介质
J41Y-16I160I			550	油品、蒸汽



产品零部件材料



型号材料阀体、阀盖阀杆密封面填料

J41Y 型 PN16PN160 钢制截止阀零部件材料

J41Y-16C160C	碳素钢	铬不锈钢	栈焊硬基合金	、石墨、柔性石墨、聚四氟乙烯
J41Y-16P160P	铬镍钼钛不锈钢	铬镍钼钛不锈钢
J41Y-16R160R
J41Y-16I160I	铬钼合金钢	铬钼合金钢

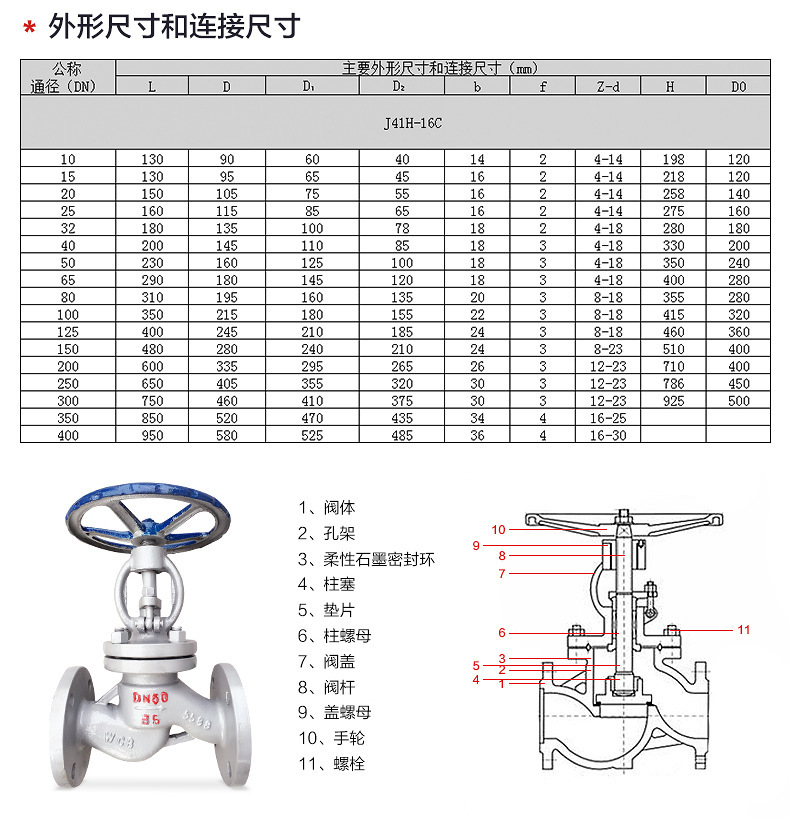

J41Y 型 PN25 截止阀产品外形及结构尺寸



DNLDD1D2bz×ødHD0重量/KG

J41Y 型 PN25 钢制截止阀外形及结构尺寸 (mm)

10	130	90	60	40	16	4×ø14	198	120	4.9
15	130	95	65	45	16	4×ø14	233	120	5.5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7.5
32	180	135	100	78	18	4×ø18	302	180	8.5
40	200	145	110	85	18	4×ø18	355	200	12.5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170



J41Y 型 PN40 截止阀产品外形及结构尺寸



DNLDD1D2bz×ødHD0重量/KG

J41Y 型 PN40 钢制截止阀外形及结构尺寸 (mm)

10	130	90	60	40	16	4×ø14	198	120	4.5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130



J41Y 型 PN63 截止阀产品外形及结构尺寸



DNLDD1D2bz×ødHD0重量/KG

J41Y 型 PN63 钢制截止阀外形及结构尺寸 (mm)

15	170	105	75	55	18	4×ø14	148	100	5
20	190	125	90	68	20	4×ø18	150	100	6
25	210	135	100	78	22	4×ø18	175	120	8
32	230	150	110	82	24	4×ø23	200	140	11
40	260	165	125	95	24	4×ø23	231	160	14
50	300	175	135	105	26	4×ø23	262	180	18
65	340	200	160	130	28	8×ø23	450	320	48
80	380	210	170	140	30	8×ø23	485	360	56
100	430	250	200	168	30	8×ø25	537	400	75
150	550	340	280	240	38	8×ø34	646	450	175



J41Y 型 PN100 截止阀产品外形及结构尺寸



DNLDD1D2bz×ødHD0重量/KG

J41Y 型 PN100 钢制截止阀外形及结构尺寸 (mm)

10	170	100	70	50	20	4×ø14	-	100	5.7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13.5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14.3
40	260	165	125	95	26	4×ø23	359	240	29.5
50	300	195	145	112	28	4×ø25	414	280	48.5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040



J41Y 型 PN160 截止阀产品外形及结构尺寸



DNLDD1D2bz×ødHD0重量/KG

J41Y 型 PN160 钢制截止阀外形及结构尺寸 (mm)

15	170	110	75	52	24	4×ø18	148	156	4.64
20	190	130	90	62	26	4×ø23	156	161	7.42
25	210	140	100	72	28	4×ø23	175	187	10.1
32	230	165	115	85	30	4×ø25	200	214	12.3
40	260	175	125	92	32	4×ø27	231	252	15.2
50	300	215	165	132	36	8×ø25	262	291	29.7
