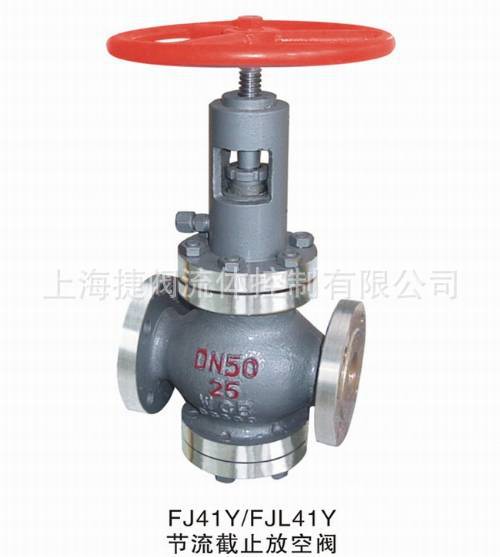

FJ41YF-16C 节流截止阀放空阀

价格：￥1100.00/个
品牌：捷阀
起订：1个

3C阀门类别 :	工业	标准 :	国标
类型(通道位置) :	直动式	流动方向 :	单向
工作温度 :	高温	公称通径 :	50-400（mm）
零部件及配件 :	手轮	型号 :	TP41YF-16C
材质 :	碳钢	驱动方式 :	手动
连接形式 :	法兰	压力环境 :	常压
品牌 :	捷阀	外形 :	大型
适用介质 :	油品	形态 :	隔膜式

FJ41YF-16C节流截止阀放空阀的简单介绍

节流截止放空阀预过滤双密封副节流截止放空阀是一种放空专用阀门，具有密封可靠，耐冲蚀，使用寿命长(使用寿命比一般节流、截止阀高数位)，标准化通用化程度高，抗硫性能优良，节能效果明显等

FJ41YF-16C节流截止阀放空阀的详细信息

FJ41YF-16C FJ41YF-25C FJ41YF-40 FJ41YF-64C FJ41YF-100C节流截止阀放空阀详细介绍

节流截止放空阀、阀套式排污阀系列预过滤双密封副节流截止放空阀是一种放空专用阀门，具有密封可靠，耐冲蚀，使用寿命长(使用寿命比一般节流、截止阀高数位)，标准化通用化程度高，抗硫性能优良，节能效果明显等优点。该阀是石油、天然气、石化及冶金、电力系统放空部位对零泄漏及使用寿命要求高的场合的理想阀门。

FJ41YF-16C节流截止阀放空阀主要性能规范：

压力等级		常温下压力试验（MPa）				适用温度							适用介质
		密封	上密封	壳体	气体密封	“G”型	“D”型	普通型	抗硫型	基本型
公称压力PN（MPa）	1.6	1.76	1.76	2.4	0.6	-29250	-46121	-29121	含H 2 S和Co 2 500Mg/m 3 的介质	石油、天然气、水等
	2.5	2.75	2.75	3.75	0.6
	4.0	4.4	4.4	6.0	0.6
	6.4	7.04	7.04	9.6	0.6
	10.0	11.0	11.0	15.0	0.6
	16.0	17.6	17.6	24.0	0.6

FJ41YF-16C节流截止阀放空阀产品结构特点：
1、本阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小。
5、节流截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷。
6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。
8、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件。
9、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物。

节流截止阀　

1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成 道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、缓压状态：阀瓣底端离开阀座密封面时，由于阀瓣底端面接近笼形套开糟处底边缘，此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压，从而达到缓和作用。
3、节流状态：阀瓣底羰离开阀座，进一步开启，小阀瓣形成一级节流，高速流体经缓压节流后直接流向小阀瓣与阀套开糟处形成窗口流道，达到二级节流，由于阀套窗口边缘是节流面，高压介质直接冲刷节流通道时，阀瓣底端由于介质向改变产生涡流，缓减了介质地阀瓣的直接冲刷，从而阀座密封也避开了介质的直接冲刷，同时由于阀瓣密封面是锥形的，可以吹扫阀座密封面上的污物及杂质，保护密封面，从而延长阀门的使用寿命。
4、全开状态：阀瓣处于全开启状态时，整个阀门处于全放空状态，流体在冷门中的阻力较小，缩短了放空时间，提高了阀门的放空效果。

双作用节流截止阀

1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成 道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、缓压状态：阀瓣底端离开阀座密封面时，由于阀瓣底端面接近笼形套开糟处底边缘，此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压，从而达到缓和作用。
3、节流状态：阀瓣底羰离开阀座，进一步开启，小节流头处形成一级节流，高速流体经缓压节流后直接流向小阀瓣，由于阀套窗口边缘是 终节流面，高压介质直接冲刷节流通道时，阀瓣底端由于介质向改变产生涡流，缓减了介质地阀瓣的直接冲刷，从而阀座密封也避开了介质的直接冲刷，同时由于阀瓣密封面是锥形的，可以吹扫阀座密封面上的污物及杂质，保护密封面，从而延长阀门的使用寿命。
4、全开状态：阀瓣处于全开启状态时，整个阀门处于全放空状态，流体在冷门中的阻力较小，缩短了放空时间，提高了阀门的放空效果。





FJ41YF-16C节流截止阀放空阀要零件的材料说明：



序号	零件名称	材质	序号	零件名称	材质
1	双头螺柱	35CrMo	14	阀盖	25
2	螺母	35	15	下填料垫	1Cr13
3	底盖	20	16	中填料	PTFE
4	O形圈	NBR	17	中填料	NBR
5	阀体	WCB	18	上填料垫	1Cr13
6	阀座	20+ENP	19	隔环 Spacing ring	PTFE
7	内六角圆柱头螺钉	35	20	填料压盖	45
8	压板 Pressing plate	20	21	支架 Yoke	WCB
9	密封圈	NBR	22	阀杆螺母	ZQAL9-4
10	芯套	20+ENP	23	手轮	20
11	阀瓣	2Cr13+Ni60	24	螺母	35
12	钢球	Gcr15	25	注脂阀	25+镀锌（组件）
13	阀杆	2Cr13

三、TFJ41YF-16C节流截止阀放空阀技术图片：

四、FJ41YF-16C节流截止阀放空阀性能规范：



压力等级		常温试验压力mpa				适用温度			适用介质
		壳体	密封	上密封	气体低压密封	g型	d型 d	普通	抗硫型	普通
公称压力 mpa	1.6	2.4	1.76	1.76	0.6	-29250	-45121	-29121	含h2s和 co2>500mg/m3 的介质	石油、天然气、 水等
	2.5	3.8	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6

五、FJ41YF-16C节流截止阀放空阀采用标准：





设计标准		gb/t 12235
结构长度	法兰连接	gb/t 12221
	对焊连接	gb/t 15188.1
连接法兰		jb/t79gb/t9113
对焊端		gb/t 12224
试验和检验		jb/t9092

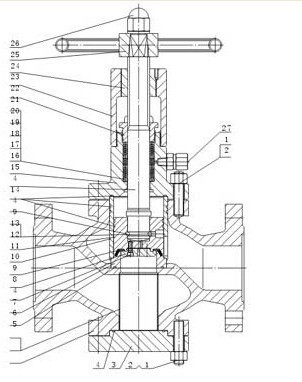

六、FJ41YF-16C节流截止阀放空阀主要零件材料：

序号	零件名称	材质
1	双头螺柱	35crmo
2	螺母	35
3	底盖	20
4	o形圈	nbr
5	阀体	wcb
6	排污套	1cr18ni9
7	虑网	1cr18ni9
8	阀座	20+ni45
9	内六角圆柱头螺钉	35
10	压板	20
11	密封圈	nbr
12	芯套	20+enp
13	阀瓣	2cr13+ni60
14	钢球	gcr15
15	阀杆	2cr13
16	阀盖	25
17	下填料垫	1cr13
18	中填料	ptfe
19	中填料	nbr
20	上填料垫	1cr13
21	隔环	ptfe
22	填料压盖	45
23	支架	wcb
24	阀杆螺母	zqal9-4
25	手轮	20
26	螺母	35
27	注脂阀	25+镀锌（组件）



七、FJ41YF-16C节流截止阀放空阀主要外形尺寸及重量、型号:ktp41y

mm	尺寸mm				重量（kg
	l	h	h1	d0
1.6	25	216	243	86	180	18
	40	230	265	108	250	25
	50	230	346	115	250	28
	80	310	409	146	300	53
	100	350	433	163	300	62
	150	480	521	202	350	128
	200	600	594	292	350	168
	250	730	621	355	400	289
2.5	25	216	243	86	180	18
	40	230	265	108	250	25
	50	230	346	115	250	28
	80	310	409	146	300	57
	100	350	433	163	300	69
	150	480	521	202	350	145
	200	600	594	292	350	188
	250	730	621	355	400	315
4.0	25	216	243	86	180	21
	40	230	265	108	250	31
	50	230	346	115	250	35
	80	310	409	146	300	70
	100	350	433	163	300	85
	150	480	521	202	350	172
	200	600	594	292	350	219
	250	730	621	355	400	378



pn mpa	dn mm	尺寸mm				重量kg
		l	h	h1	d0
6.4	25	216	243	86	180	21
	40	230	265	108	250	37
	50	230	346	115	250	42
	80	310	409	146	300	84
	100	350	433	163	300	100
	150	480	521	202	350	208
	200	600	594	292	350	265
	250	730	621	355	400	452
10.0	25	230	245	78	200	30
	40	260	265	106	250	44
	50	300	287	110	300	58
	80	380	409	152	350	98
	100	430	433	169	350	125
	150	559	531	225	400	245
	200	660	709	321	500	316
	250	787	817	399	500	540
16.0	25	230	215	78	200	36
	40	260	265	105	250	54
	50	300	237	110	300	69
	80	390	414	155	350	120
	100	450	440	175	350	150





八、FJ41YF-16C节流截止阀放空阀订货时请注明以下内容：

1.阀套排污阀产品名称;
2.阀套排污阀产品型号;
3.阀套排污阀产品材质;
4.阀套排污阀产品压力;
5.阀套排污阀产品使用介质;
6.阀套排污阀产品温度;
7.如有特殊要求时请在订购产品时注明。
