品牌：捷阀
起订：1个
| 型号 : | J91W-160P | 流动方向 : | 双向 |
| 3C阀门类别 : | 工业 | 公称通径 : | 15（mm） |
| 压力环境 : | 高压 | 品牌 : | 捷阀 |
| 材质 : | 不锈钢 | 作用对象 : | 电站 |
| 驱动方式 : | 手动 | 结构形式 : | 浮动球球阀 |
| 适用介质 : | 蒸汽 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 连接形式 : | 螺纹 |
| 工作温度 : | 高温 | 零部件及配件 : | 球体 |
| 标准 : | 美标 |
- 产品详细介绍
| 基本订货号 Order information |
端接尺寸End Connection Size |
孔径 Hole Diameter |

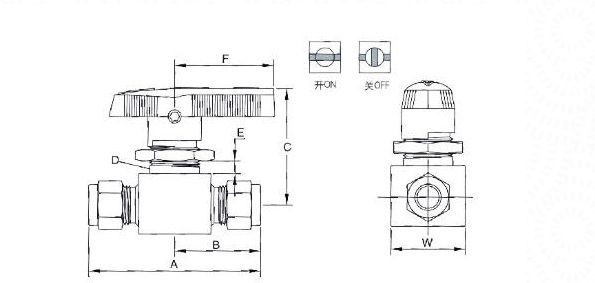

A | B | C | D | E | F | W | Cv | |||||||||
| 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | ||
| JFSK2 | 1/8 | 3.17 | 0.09 | 2.4 | 2.01 | 51.0 | 1.00 | 25.5 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.58 | 14.7 | 0.15 |
| JFSK3 | 3/16 | 4.76 | 0.13 | 3.2 | 2.20 | 56.0 | 1.10 | 28.0 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.58 | 14.7 | 0.35 |
| JFSK4 | 1/4 | 6.35 | 0.19 | 4.8 | 2.36 | 60.0 | 1.18 | 30.0 | 1.47 | 37.3 | 0.78 | 19.8 | 1/4 | 6.4 | 1.26 | 32.0 | 0.78 | 19.8 | 0.90 |
| JFSK6 | 3/8 | 9.52 | 0.28 | 7.1 | 2.87 | 73.0 | 1.44 | 36.5 | 2.07 | 52.5 | 1.13 | 28.7 | 3/8 | 9.7 | 1.50 | 38.1 | 1.12 | 28.5 | 2.00 |
| JFSK8 | 1/2 | 12.7 | 0.41 | 10.3 | 3.48 | 88.5 | 1.74 | 44.2 | 2.44 | 62.0 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60.0 | 1.50 | 38.1 | 4.60 |
| JFSK3mm | 0.12 | 3 | 0.09 | 2.4 | 2.01 | 51.0 | 1.00 | 25.5 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.58 | 14.7 | 0.15 |
| JFSK6mm | 0.24 | 6 | 0.19 | 4.8 | 2.36 | 60.0 | 1.18 | 30.0 | 1.47 | 37.3 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.78 | 19.8 | 0.90 |
| JFSK8mm | 0.31 | 8 | 0.19 | 4.8 | 2.46 | 62.5 | 1.23 | 31.2 | 1.47 | 37.3 | 0.78 | 19.8 | 1/4 | 6.4 | 1.50 | 38.1 | 0.78 | 19.8 | 0.90 |
| JFSK10mm | 0.39 | 10 | 0.28 | 7.1 | 2.87 | 73.0 | 1.44 | 36.5 | 2.07 | 52.5 | 1.13 | 28.7 | 3/8 | 9.7 | 1.69 | 43.0 | 1.12 | 28.5 | 2.00 |
| JFSK12mm | 0.47 | 12 | 0.41 | 10.3 | 3.48 | 88.5 | 1.74 | 44.2 | 2.44 | 62.0 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60.0 | 1.50 | 38.1 | 4.60 |

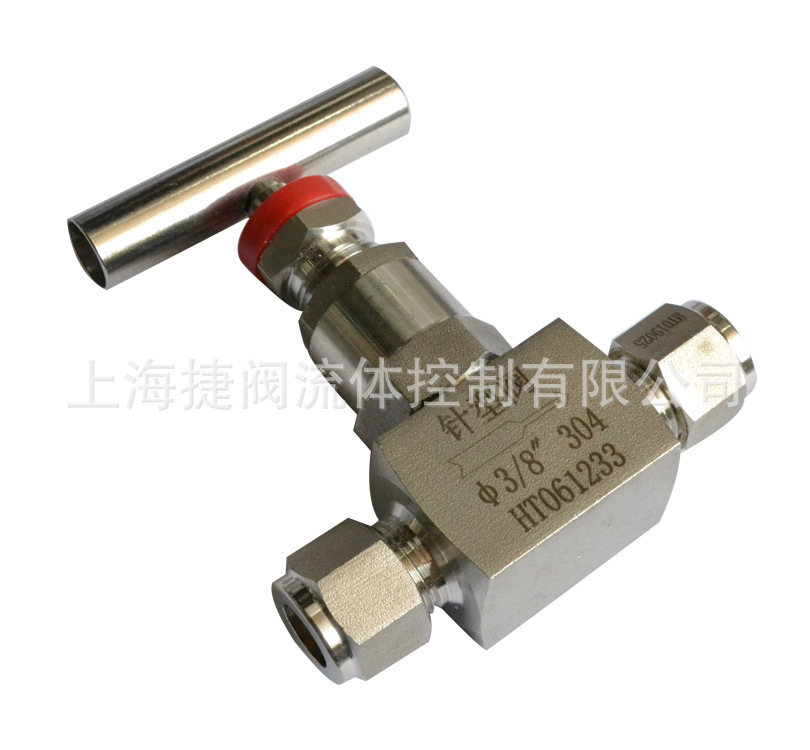

针型阀
针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表截止阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用截止阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
工作原理
任何阀门的作用都是为了切断流体.根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等.
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是 合适的了.一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa公称通径：DN5DN25适用介质：油�p水�p气等多种非腐蚀性或腐蚀性介质适用温度：-20+440-70-240540570等制造材料：20#�p1Cr18Ni9Ti�p304�p316�p316L�p12Cr1Mov等
球阀的参数
公称通径640mm
压力范围1.632.0MPa
适用介质水、油品、蒸汽、 等
制造标准GB ANSI JIS
防腐方法
首先阀体的防腐蚀，主要是正确选用材料。虽然防腐蚀的资料十分丰富，但能否选得恰当，还是不容易的事情，因为腐蚀的问题很复杂。选择阀体材料的难处，还在于不能只考虑腐蚀问题，同时必须考虑耐压耐温能力，经济上是否合理，购买是否容易等因素。
其次是采取衬里措施，如衬铅、衬铝、衬工程塑料、衬天然橡胶及各种合成橡胶等。如介质条件许可，这倒是一种节约的方法。
再次，在压力、温度不高的情况下，用非金属做阀门主体材料，往往能十分有效地防制腐蚀。
此外，球阀阀体外表面还受到大气腐蚀，一般钢铁材料都以刷漆来防护。
安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准通用阀门标志GB 12220的规定。对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要
特性：
我厂生产的Q91、Q21、Q11球阀，防美阀系列，所采用的阀杆无旋转结构目前系国内 技术，直线升降启、闭、无螺旋磨损。使用寿命是同类的两到三倍。开关轻便，结构新颖，密封性能好且寿命长。是你理想的选择。
阀门材料均采用优质锻造件加工而成，材质可以提供材料质保书，并提供长期的售后服务。
1、球阀是管路系统中能快速截断，接通介质流的部件，为确保人身与财产安全，必须正确选择相应球阀，须规范安装、使用和维护，球阀有内外螺纹、卡套、连接形式，广泛用于供水、燃气、暖通、油路等系统，密封试验严格执行GB/T 13927 通用阀门压力测试标准，出厂前100压力试验合格。
2、安装阀门两端管路不同轴度差不能过大，否则过量管道安装压力，导致失效与损坏，管螺纹精度及有效长度严格执行ISO 228标准，外螺纹均为圆锥管螺纹，内螺纹为圆柱管螺纹标准。
3、安装旋紧阀门必须选用相应力矩扳手或管钳，旋入有效螺纹长度即可，切勿过量导顶压内端面，造成球体表面破损而泄漏，为确保阀门正常使用，尽可能在管路进口处安装过滤器，螺纹阀门必须采用聚四氟乙烯生料带或螺纹密封胶水进行密封。
4、阀杆密封真料为聚四氟乙烯，如腐蚀泄漏时可旋紧压盖对填料进行补尝，更换填料需卸去介质压力。
