品牌：上欧
起订：4件
供应：50000件
| 品牌 : | 上欧 | 型号 : | PZ941TC |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 电子 |
| 介质温度 : | 50-200 | 工作压差 : | 50-200 |
| 产品别名 : | 厂家直销PZ941TC电动耐磨陶瓷排渣阀、电动陶瓷排渣阀、耐磨陶瓷排渣阀 | 适用范围 : | 厂家直销PZ941TC电动耐磨陶瓷排渣阀、电动陶瓷排渣阀、耐磨陶瓷排渣阀 |
| 流动方向 : | 换向 | 用途 : | 电动阀 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
一、产品概述：
PZ941TC电动耐磨陶瓷排渣阀适合用于液、固混合介质，特殊的结构设计，排渣效果非常好，阀体内不积渣，关闭严密。闸板、阀座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延长了阀门使用寿命。该阀门适用于电力、石化、冶金、矿山、输煤厂、水泥厂、水处理厂等行业，尤其适用于磨损严重的灰浆、灰渣管路输送系统。
二、性能规范：
设计与制造 | GB/T12224 | |
连接端尺寸 | 结构长度 | GB/T 12221 |
法兰尺寸 | GB/T 9113.1 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | GB/T 12230 | |
标志 | GB/T 12220 | |
供货 | GB/T 12252 | |

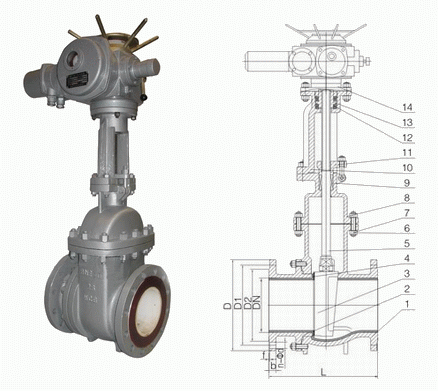

三、零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 右阀体 | WCB | 8 | 阀盖 | WCB |
2 | 左阀体 | WCB | 9 | 填料 | 石墨 |
3 | 闸板 | WCB+结构陶瓷 | 10 | 支架 | WCB |
4 | 阀座 | 结构陶瓷 | 11 | 填料压板 | WCB |
5 | 阀杆 | 2Cr13 | 12 | 轴承 | 柔性石墨 |
6 | 螺栓 | 25# | 13 | 阀杆螺母 | 青铜 |
7 | 螺母 | 25# | 14 | 电动装置 | 组合件 |
四、连接尺寸：
DN | PN(Mpa) | L | D | D1 | C | H | n-d |
50 | 1.6 | 250 | 165 | 125 | 20 | 335 | 4-Φ18 |
80 | 280 | 200 | 160 | 20 | 510 | 8-Φ18 | |
100 | 300 | 220 | 180 | 22 | 685 | 8-Φ18 | |
125 | 325 | 250 | 210 | 22 | 730 | 8-Φ18 | |
150 | 350 | 285 | 240 | 24 | 790 | 8-Φ22 | |
200 | 400 | 340 | 295 | 24 | 885 | 12-Φ22 | |
250 | 450 | 405 | 355 | 26 | 1015 | 12-Φ26 | |
300 | 500 | 460 | 410 | 28 | 1190 | 12-Φ26 | |
350 | 550 | 520 | 470 | 30 | 1350 | 16-Φ26 | |
400 | 600 | 580 | 525 | 32 | 1460 | 16-Φ30 |
上欧阀门订货须知：
一①厂家直销PZ941TC电动耐磨陶瓷排渣阀、电动陶瓷排渣阀、耐磨陶瓷排渣阀产品名称与型号②厂家直销PZ941TC电动耐磨陶瓷排渣阀、电动陶瓷排渣阀、耐磨陶瓷排渣阀阀口径③厂家直销PZ941TC电动耐磨陶瓷排渣阀、电动陶瓷排渣阀、耐磨陶瓷排渣阀是否带附件以便我们的为您正确选型。
二若已经由设计单位选定厂家直销PZ941TC电动耐磨陶瓷排渣阀、电动陶瓷排渣阀、耐磨陶瓷排渣阀型号，请按型号直接向我司销售部订购。
三当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
