品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | PZ573H |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 材质 : | 碳钢 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 加工定制 : | 是 |
| 口径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

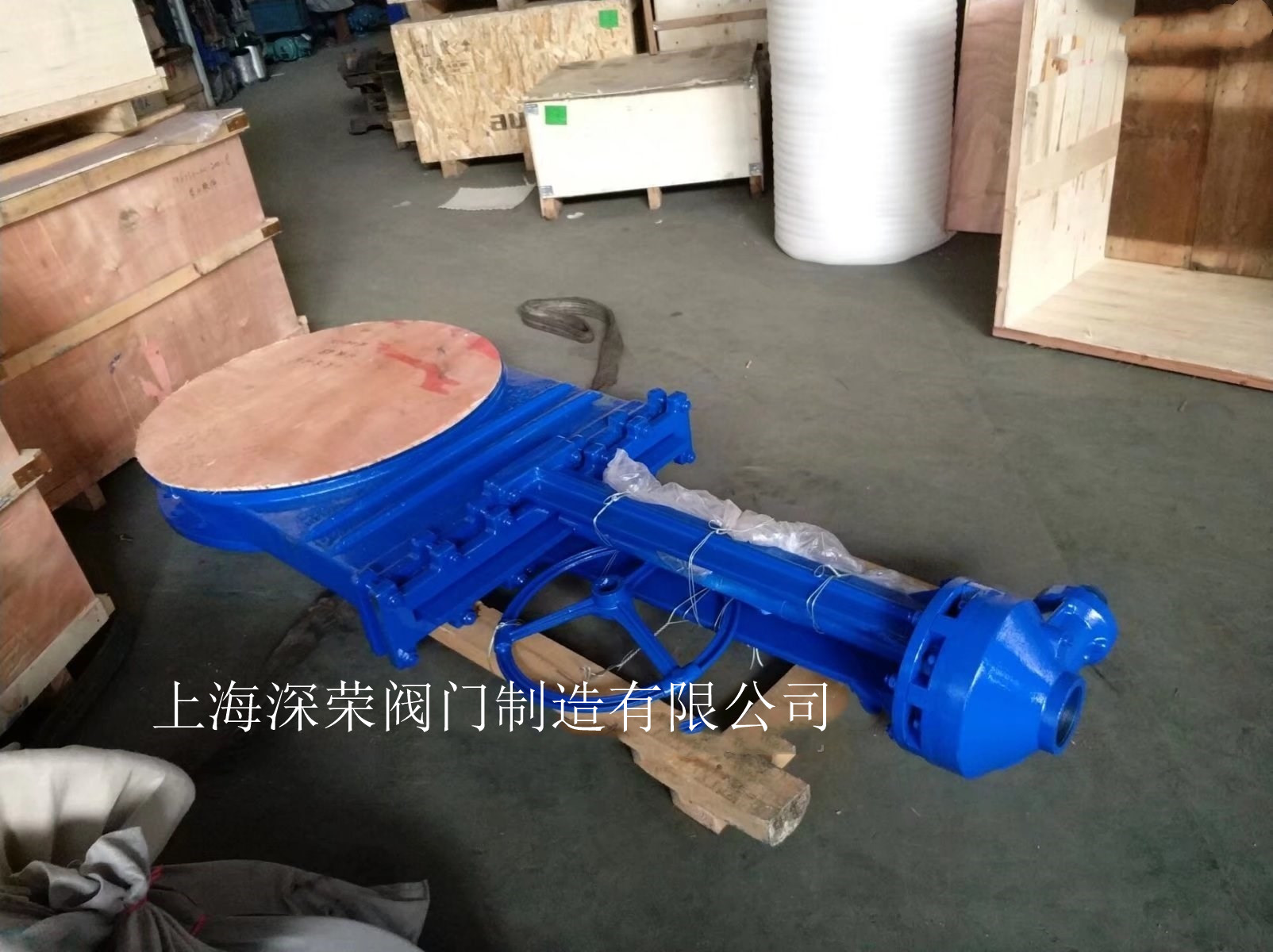

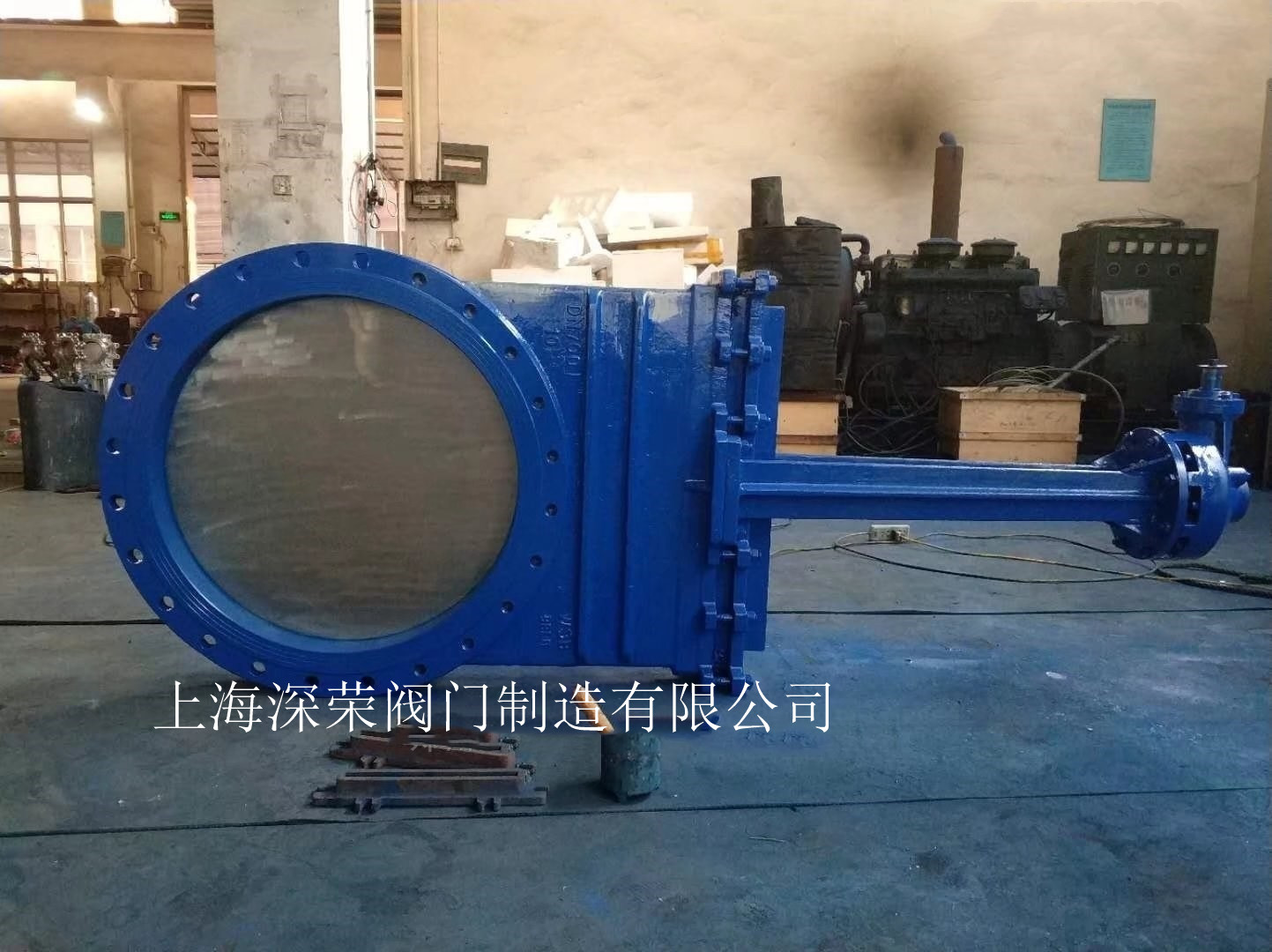

伞齿轮排渣阀概述：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂*，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
伞齿轮排渣阀特点：
伞齿轮刀型闸阀 大口径排渣阀DN800，用于煤泥灰，渣浆水等介质的使用，是目前市场上经济实用的阀门之一，广泛用于：洗煤，造纸，制糖等行业。
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
主要外形及连接尺寸(mm)
MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 50 | 50 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
65 | 50 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 50 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
100 | 50 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 50 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 60 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
250 | 70 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
300 | 80 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
350 | 90 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
400 | 100 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
500 | 114 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
600 | 115 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
800 | 180 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
900 | 190 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
1000 | 200 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | |
1.6 | 50 | 50 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
65 | 50 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 50 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
100 | 50 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 50 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 60 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
250 | 70 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
300 | 80 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
350 | 90 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
400 | 100 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | |
500 | 114 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
600 | 115 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
800 | 180 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
900 | 190 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
1000 | 200 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 | |
1200 | 254 | 1485 | 1390 | 1325 | 3450 | 32-M48 | 800 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号是PZ573H伞齿轮排渣阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供
