品牌：泰瓯
起订：1个
供应：1000个
| 品牌 : | 泰瓯 | 型号 : | JJM8 |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 试验压力 : | 1.6-32MPa |
| 公称通径 : | 6-40 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 直通式 |

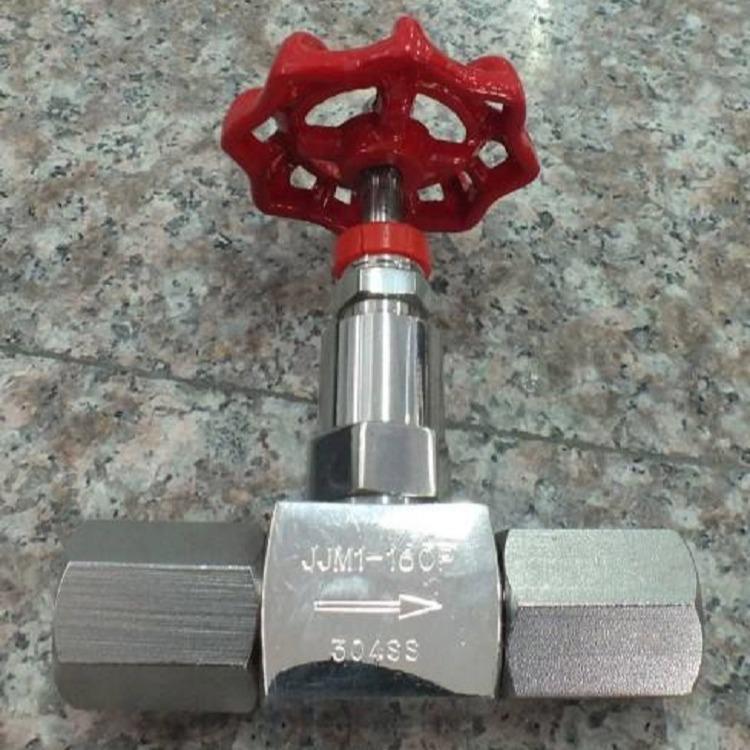

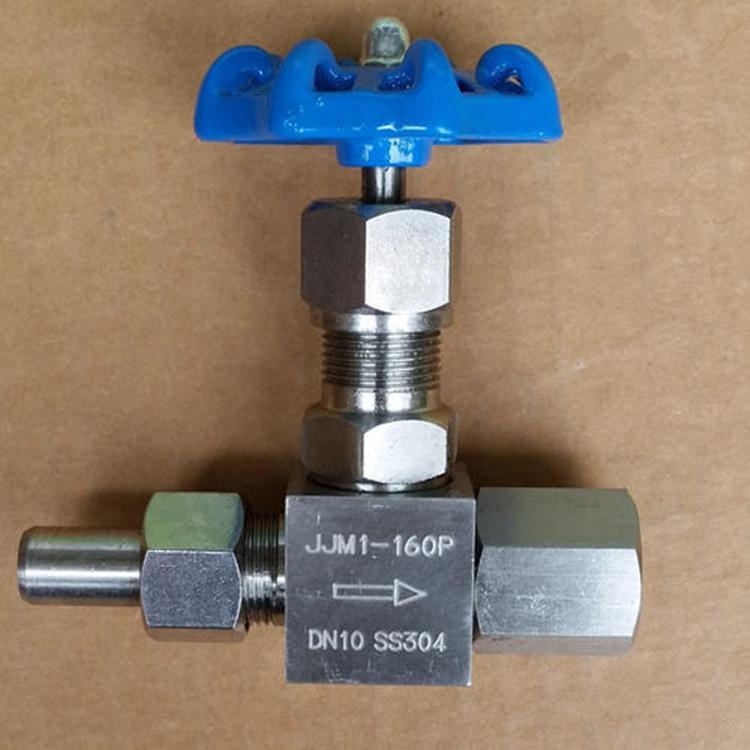

产品名称 | JJM8压力表针型阀 |
产品型号 | JJM8 |
公称通径 | DN6-40 |
压力范围 | 1.6-32MPa |
阀体材质 | 不锈钢(304L/R、316L/R) |
【JJM8压力表针型阀】适用于轻重工业及楼宇管道。针型阀应用于：化工、石化、石油、造纸、采矿、电力、液化汽、食品、给排水、市政、机械设备配套、电子工业，城建等领域等。
【JJM8压力表针型阀】比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是合适的了。一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
JJM8压力表截止阀主要零件材料
零件名称 | 阀体、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
JJM8 160P DN3-50 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
主要性能规范
型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体 (MPa) | 密封 (液) | 密封 | |||||
JJM8-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油汽水、酸、蒸汽、油品等 |
C≤425℃ | |||||||
主要外型及连接尺寸
型号 | 公称直径(mm) | 尺寸 | 重量(Kg) | ||||||
L | L1 | Do | H | H1 | M1 | M2 | |||
JJM8-160 | 116 | 85 | 65 | 116 | 128 | M20×1.5左 | M20×1.5右 | 1.0 | |
