品牌：泰瓯
起订：1个
供应：1000个
| 品牌 : | 泰瓯 | 型号 : | J61Y |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 工作温度 : | 常温 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 试验压力 : | 1.6-32MPa |
| 公称通径 : | 6-40 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 直通式 |

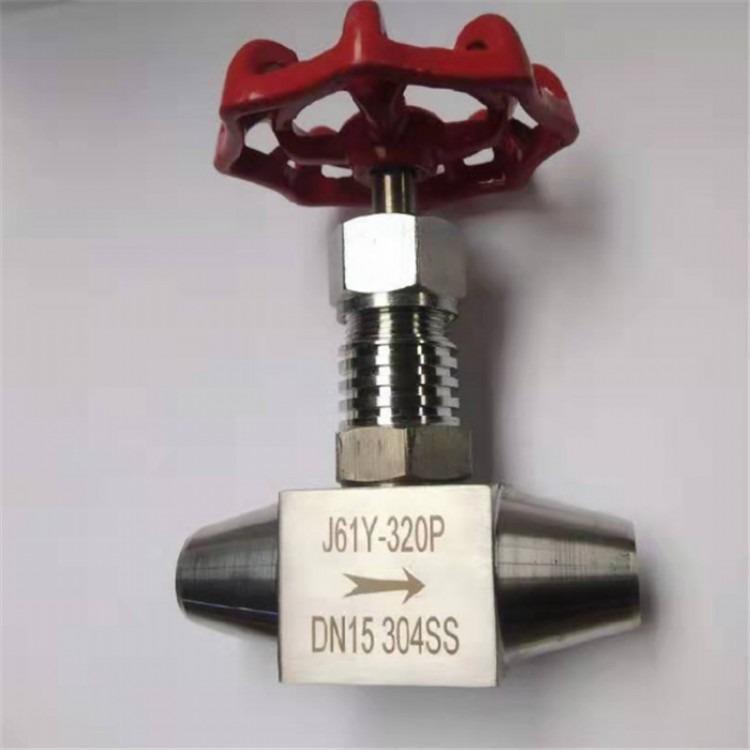

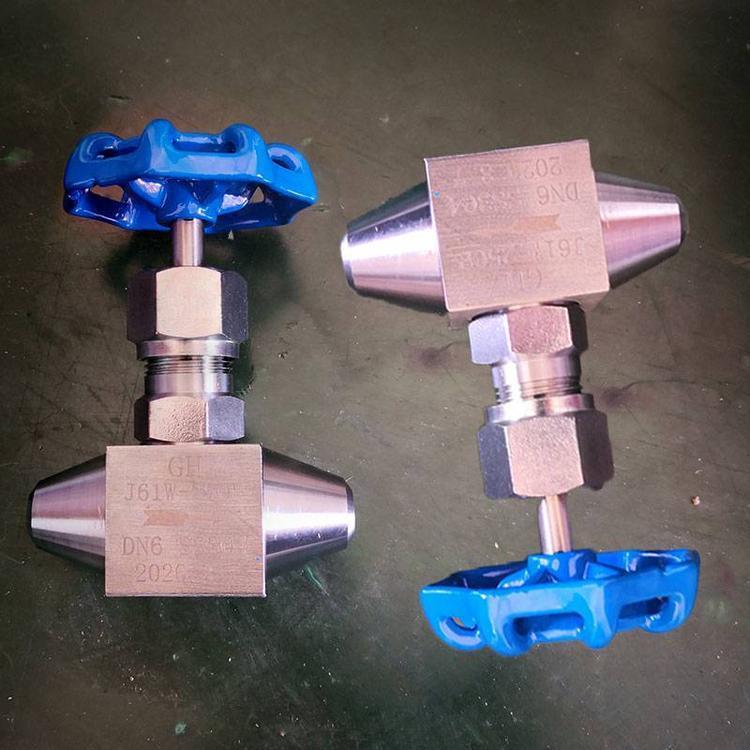

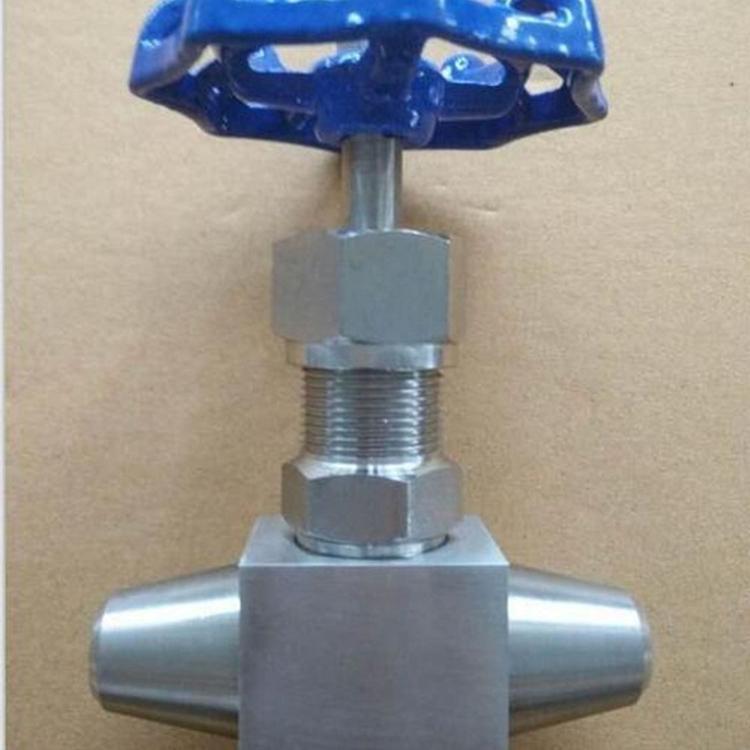

产品名称 | J61Y焊接式针型阀 |
产品型号 | J61Y |
公称通径 | DN6-40 |
压力范围 | 1.6-32MPa |
阀体材质 | 不锈钢(304L/R、316L/R) |
【J61Y焊接式针型阀】适用于轻重工业及楼宇管道。针型阀应用于：化工、石化、石油、造纸、采矿、电力、液化汽、食品、给排水、市政、机械设备配套、电子工业，城建等领域等。
【J61Y焊接式针型阀】比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是合适的了。一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
J61Y焊接式针型阀】是一种可以调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样入阀座,由此得名。
【仪表针型阀】是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种连接方式的阀门。针形截止阀的密封性良好，使用长，即使密封面损坏后，也只需要更换易损零件，可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。针型阀有螺纹连接、卡套连接、焊接。本类阀门在管道中一般应当水平安装。
J61Y焊接式针型阀产品概述：
J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
零件名称 | 阀杆、阀盖、螺栓Body,Bonnet bolt | 阀杆、阀瓣密封圈Stem,Disc,Gasket | 填料 | 垫片 | 手柄 |
J61Y-170V | 铬镍不锈钢Cr.NiStainlesss steel | 不锈钢 | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡胶石棉板Latex asbestos | 优质碳钢 |
主要性能规范Chief property and specifieation
型号 | 公称压力 | 试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质Applicable | ||
壳体Shell | 密封 | 密封 | |||||
J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 电站、石油汽、水、油品等 |
FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
T61Y-320 | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | |
24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | ||
