品牌：京蝶阀门
起订：1个
供应：1111110个
| 品牌 : | 京蝶阀门 | 型号 : | J13W |
| 材质 : | 球墨铸铁 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 订货号 : | 91471184 |
| 货号 : | 91471184 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 公称通径 : | DN50 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 放水 |
| 适用介质 : | 水 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

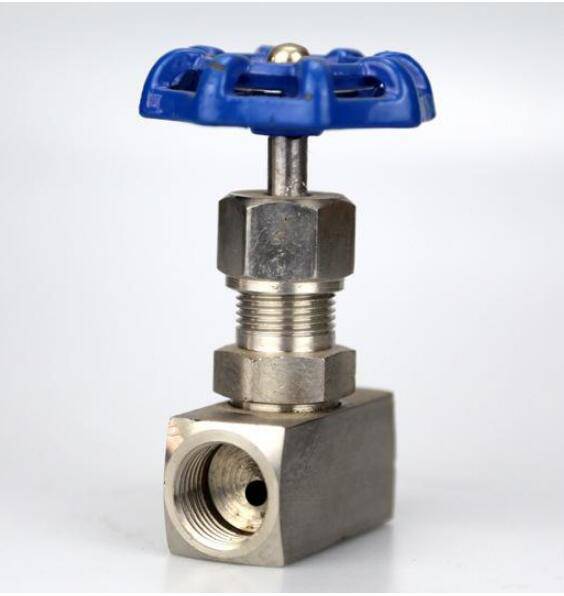

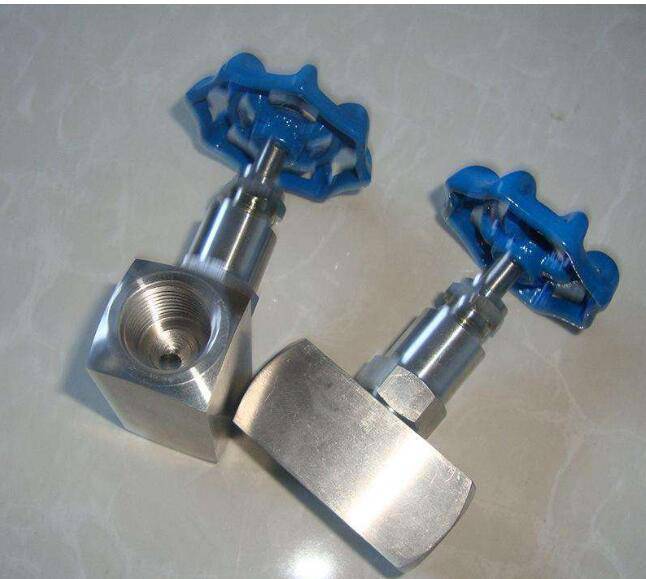

一、J13W针型阀介绍
J13W内螺纹针型阀采用锻管连接和螺纹连接，适用燃气设备容器连接压力表测量配套等其它燃气管路上。密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。主要零件材料：碳钢、不锈钢
二、J13W针型阀连接形式：
法兰针型阀内螺纹连接；承插焊连接
三、J13W针型阀结构形式：
四、J13W针型阀应用规范：
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
五、J13W针型阀性能规范 单位：MPa
实验项目 |
压力值 |
公称压力 |
32 |
壳体实验 |
48 |
密封试验 |
35.2 |
气压试验 |
19.2 |
适用温度 |
≤425℃ |
适用介质 |
水、蒸汽、油品等 |
六、J13W针型阀主要零件材料：
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
J13W-320 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
J13W-320P |
SS304 |
SS304 |
SS304 |
SS304 |
七、J13W针型阀主要外形尺寸：
规格 |
G |
L |
H |
Do |
重量（kg） |
DN6 |
1/4 |
60 |
90 |
63 |
0.65 |
DN10 |
3/8 |
60 |
92 |
63 |
0.65 |
DN15 |
1/2 |
65 |
98 |
63 |
0.8 |
DN20 |
3/4 |
80 |
110 |
78 |
1.0 |
DN25 |
1″ |
90 |
125 |
100 |
1.8 |
DN32 |
11/2 |
128 |
180 |
140 |
5.0 |
