品牌：清源
起订：1件
| 品牌 : | 清源 | 型号 : | 电磁脉冲阀 |
| 材质 : | 铝合金 | 连接形式 : | 螺纹 |
| 流动方向 : | 双向 | 用途 : | 流量控制 |
| 公称通径 : | 10 | 工作温度 : | -5-55° |
| 位置数 : | 2 | 使用压力 : | 4-6 |
| 有效截面积 : | 253 | 动作方式 : | 45 |
| 高动作频率 : | 43 |
一、用途
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。
DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲.
二、工作原理
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于 “ 关闭 ” 状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于 “ 开启 ” 状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于 “ 关闭 ” 状态。
三、内部结构图

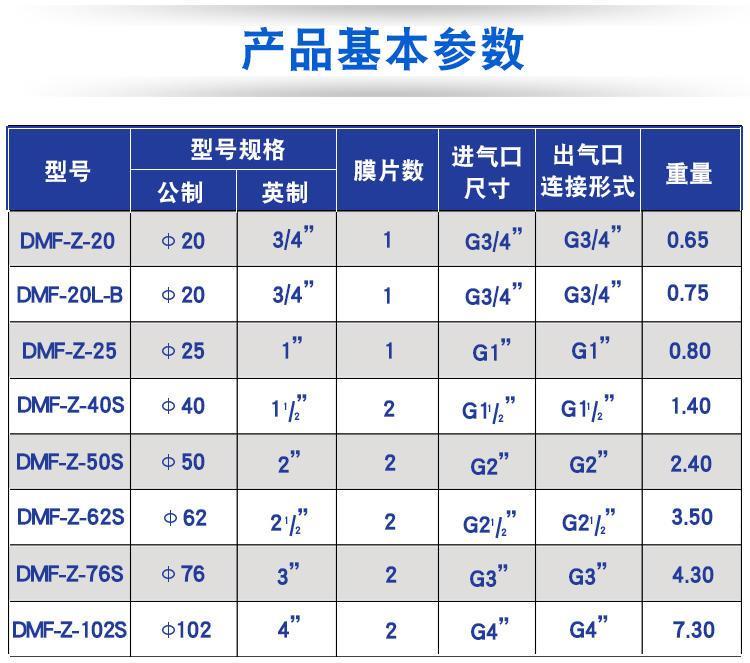

四、型号规格选样表
序号 | 型号规格 | 公称通径 | 膜片数 | 进气口尺寸 | 出气口边接形式 | 重量 | |
mm | Inch | ||||||
1 | DMF-Z-20 | 20 | 3 / 4" | 1 | G 3 / 4" | 3 / 4" | 0.65kg |
2 | DMF-Z-25 | 25 | 1" | 1 | G 1" | G 1" | 0.8kg |
3 | DMF-Z-40S | 40 | 1 1/2" | 2 | G 1 1/2" | G 1 1/2" | 1.4kg |
4 | DMF-Z-50S | 50 | 2" | 2 | G 2" | G 2" | 2.4kg |
5 | DMF-Z-62S | 62 | 2 1/2" | 2 | G 2 1/2" | G 2 1/2" | 3.5kg |
6 | DMF-Z-76S | 76 | 3" | 2 | G 3 " | G 3 " | 4.3kg |
五、电磁脉冲阀技术指标：
产品型号 | DMF-Z 型直角电磁脉冲阀 |
工作压力 | 0.4~~0.6Mpa |
工作介质 | 清洁空气 |
电 压 | DC24V 、 AC220V 、 AC110V |
电 流 | 0.8A 、 0.23A |
使用环境 | 温度：-25℃~~+55℃，空气的相对湿度不_过85% |
膜片寿命 | 喷吹100万次或三年 |
六、材质说明
阀体 | 铝合金 |
卡簧 | 不锈钢 |
线导组件 | 430FR 不锈钢等材料 |
膜片 | 进口丁腈橡胶 |
弹簧 | 304 不锈钢 |
紧固件 | 302 不锈钢 |
全部选用_的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。检验合格后方能入库。
