品牌：深荣
起订：1个
| 品牌 : | 深荣 | 型号 : | ZCS |
| 材质 : | 碳钢 | 类型(通道位置) : | 直动式 |
| 连接形式 : | 法兰 | 适用介质 : | 水 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 公称通径 : | DN200 | 工作温度 : | 常温 |
| 驱动方式 : | 手动 | 压力环境 : | 常压 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 固定球球阀 |
| 加工定制 : | 是 | 标准 : | 国标 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 阀体构造 : | 封闭式 | 种类 : | 浮球式 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |
| 功能 : | 固定用陶瓷 | 外形 : | 中型 |
| 口径 : | DN200 | 作用对象 : | 水 |
| 密封形式 : | 软密封型 | 主体材料 : | 铸铁 |
| 特性 : | 高频绝缘陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |

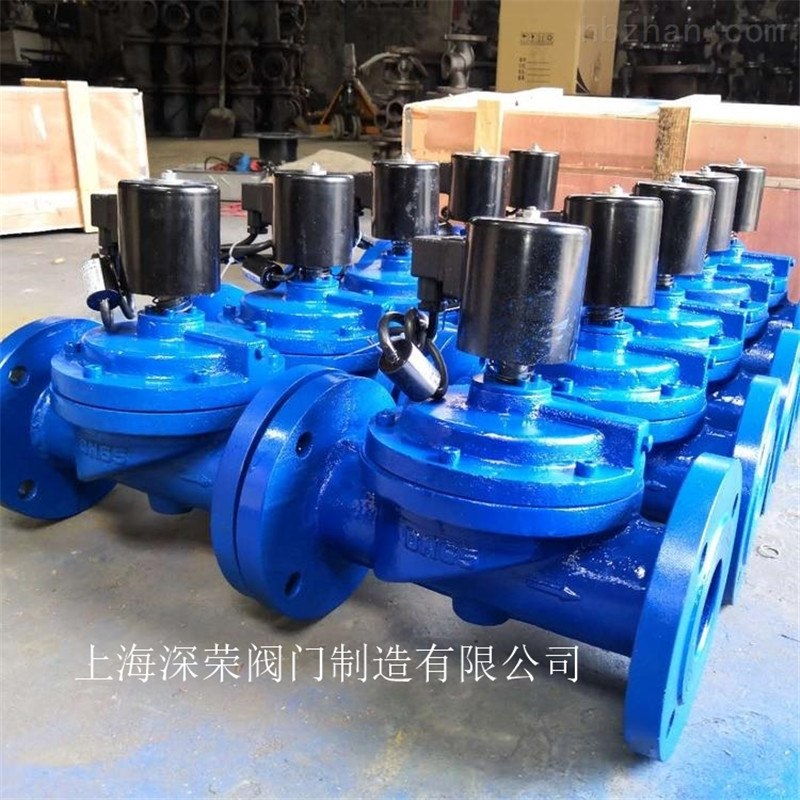

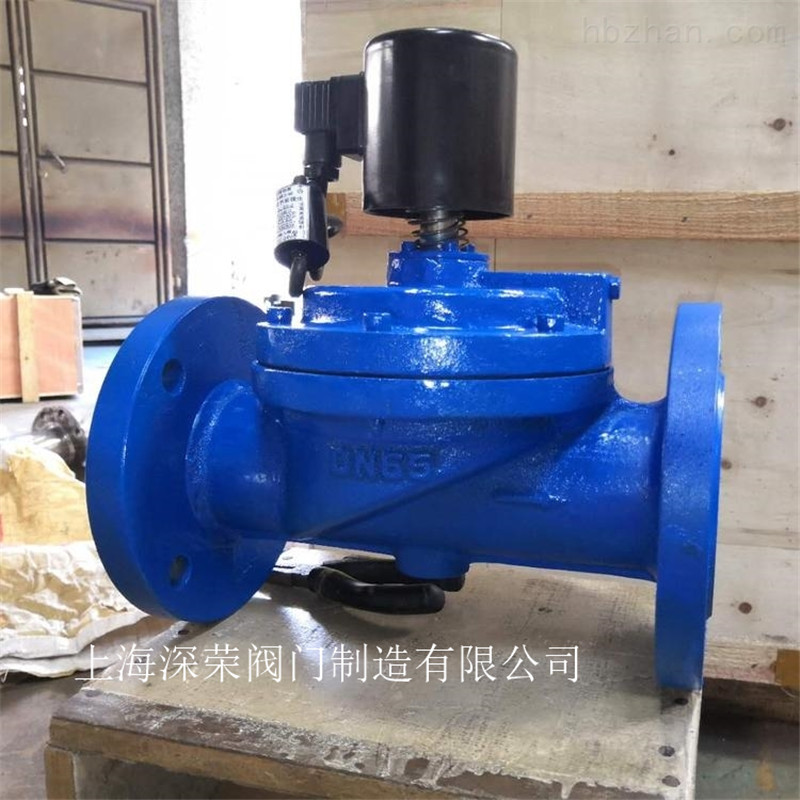

产品名称 | ZCS水用电磁阀 |
产品型号 | ZCS |
公称通径 | DN15-350mm |
压力范围 | 1.0MPa |
阀体材质 | 铜、铸铁、铸钢、不锈钢 |
产品概述：
ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速等特点。结构特点：结构简单，体积小，密封性能好，维修方便。
型号规格说明：
结构原理：
水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
技术参数：
工作介质 | 水、粘度≤4°E的油及其它非腐蚀性流体 | ||||||||||||||
介质温度℃ | ≤60 | ||||||||||||||
公称压力（MPa） | 1.0 | ||||||||||||||
工作压差（MPa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | ||||||||||||
电源电压 | AC220V其余规格可作特殊订货 | ||||||||||||||
额定流量系数（kv） | 按JB/T352-94规定 | ||||||||||||||
泄漏量（ml/min） | 按JB/T352-94-F规定 | ||||||||||||||
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
功耗 | 36VA | 50VA | |||||||||||||
主要连接尺寸：
公称通径 | 内螺纹连接 | 法兰连接 | |||||||||
DN | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | |||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | φ4-14 | 16 | 3 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | φ4-18 | 18 | 3 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | φ4-18 | 18 | 3 |
50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | φ4-18 | 20 | 3 |
65 | 222 | 290 | 185 | 145 | 118 | φ4-18 | 20 | 3 | |||
80 | 253 | 310 | 200 | 160 | 132 | φ8-18 | 22 | 3 | |||
100 | 260 | 350 | 220 | 180 | 156 | φ8-18 | 24 | 3 | |||
125 | 315 | 400 | 250 | 210 | 184 | φ8-18 | 26 | 3 | |||
150 | 350 | 480 | 285 | 240 | 211 | φ8-22 | 26 | 3 | |||
200 | 390 | 600 | 340 | 295 | 266 | φ8-22 | 26 | 3 | |||
250 | 430 | 730 | 395 | 350 | 319 | φ12-22 | 28 | 3 | |||
300 | 480 | 850 | 445 | 400 | 370 | φ12-22 | 28 | 4 | |||
350 | 605 | 980 | 505 | 460 | 429 | φ16-23 | 30 | 4 | |||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 ZCS不锈钢水用电磁阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 ZCS不锈钢水用电磁阀 法兰，伸缩节及 ZCS不锈钢水用电磁阀连接螺栓，并根据用户需要提供 ZCS不锈钢水用电磁阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
