品牌：上欧
起订：1件
供应：32179件
| 品牌 : | 上欧 | 型号 : | GJ641X |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 管夹阀 |
| 介质温度 : | 常温 | 工作压差 : | 50-200 |
| 产品别名 : | 管夹阀 | 适用范围 : | 管夹阀 |
| 流动方向 : | 换向 | 用途 : | 衬氟阀门 |
| 适用介质 : | 水 | 压力环境 : | 常压 |

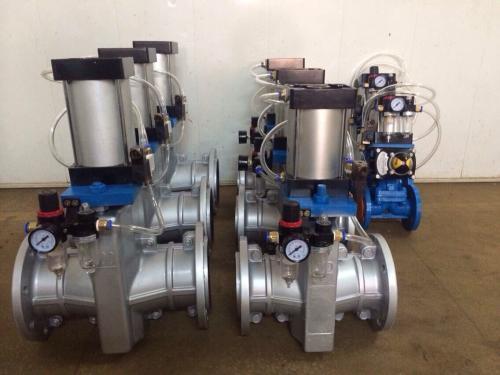

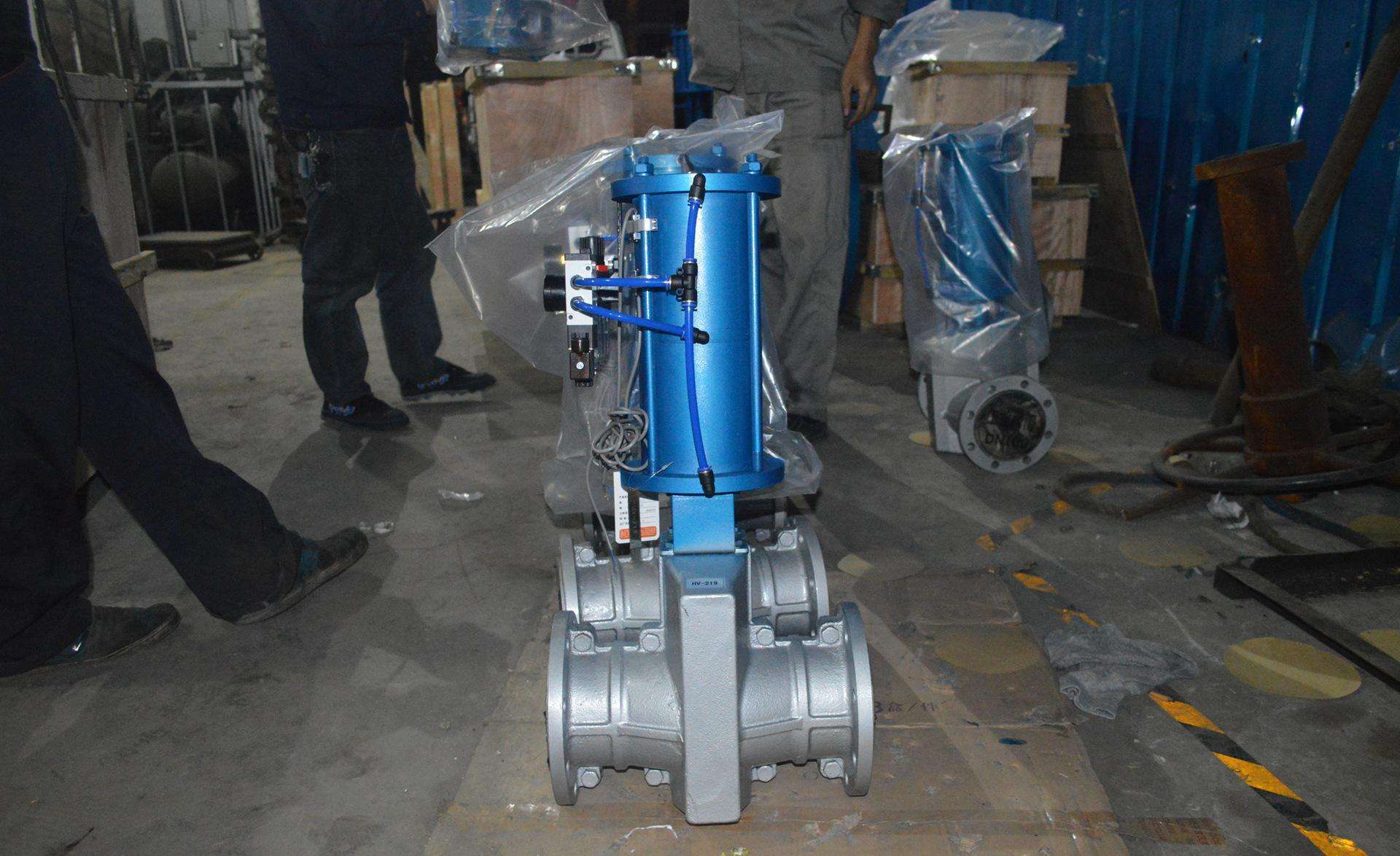

GJ641X气动管夹阀
一GJ641X气动管夹阀简介：
GJ641X气动管夹阀由左右阀体，橡胶管套大小阀杆上下闸板导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。GJ641X气动管夹阀适用化工，石油发电碱厂选矿水泥选煤非金属等行业，可快速控制管路浓度砂粒状流量与截止。
二GJ641X气动管夹阀注意事项
1：压缩空气的杂质和水份影响胶套的使用寿命，应在气路中设置过滤器，除去杂质和水份。
2：在配管时充分清除管道和接头中的杂质切屑粉末等。
3：维修保养胶套时，务必事先关闭供气阀门，并将启动回路中的压缩空 尽后，方可进入维修作业。
4：避免气阀胶套发生冻结，应该在摄氏5℃以下使用时，应使用干燥器处理干燥空气。
三GJ641X气动管夹阀零部件：
阀体 | 橡胶套管 | 大小阀杆 | 压杆手轮拉杆 | 托架 |
铸铁,铝合金,铸钢,不锈钢 | 橡胶 | 铸铜碳钢 | 铸铁 | 球磨铸铁 |
四GJ641X气动管夹阀技术参数：
公称通径 | 适用温度 | 公称压力 | 适用介质 |
DN25—150 | 小于85℃ | 1.0Mpa | 矿浆磨料干湿性粉尘类 |
DN200-500 | 0.6Mpa |
五GJ641X气动管夹阀外形尺寸：
公称通径（DN） | 公称压力（MPa） | 工作压力（MPa） | L | L1 | L0 | D | D1 | D0 | H | Z-Φ | 重量(kg) |
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
32 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
40 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 |
250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 | ||
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |
上欧阀门订货须知：
一①上欧阀门厂家直销GJ641X气动管夹阀、铝合金气动管夹阀、法兰气动管夹阀产品名称与型号②上欧阀门厂家直销GJ641X气动管夹阀、铝合金气动管夹阀、法兰气动管夹阀阀口径③上欧阀门厂家直销GJ641X气动管夹阀、铝合金气动管夹阀、法兰气动管夹阀是否带附件以便我们的为您正确选型。
二若已经由设计单位选定上欧阀门厂家直销GJ641X气动管夹阀、铝合金气动管夹阀、法兰气动管夹阀型号，请按型号直接向我司销售部订购。
三当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
