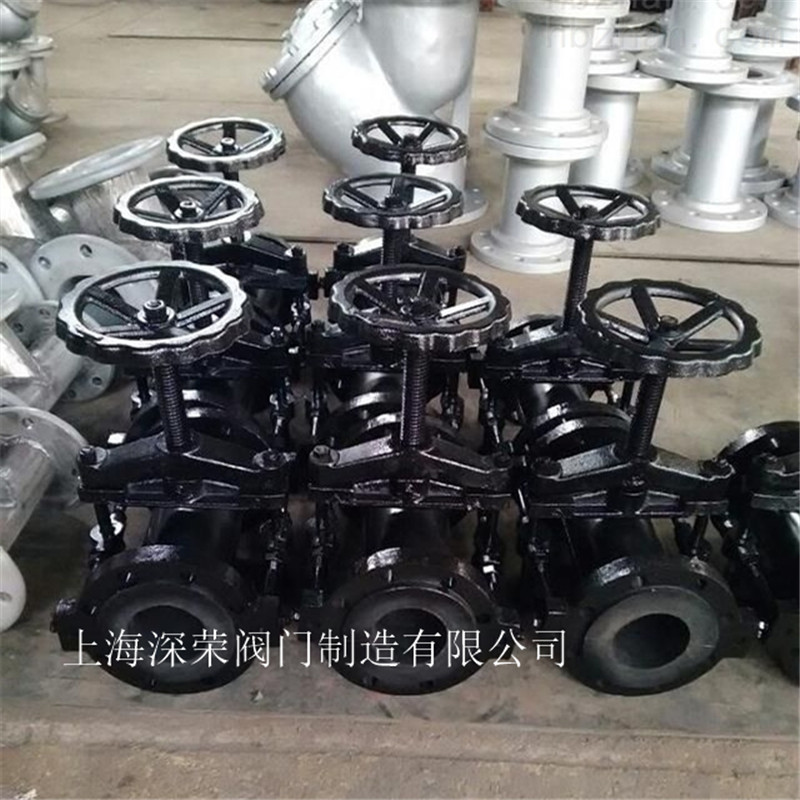

产品名称 | 奥衬管夹阀 |
产品型号 | GJ41X-6 |
公称通径 | DN40-300mm |
压力范围 | 0.6MPa |
阀体材质 | 灰铸铁、铝合金 |
产品概述：

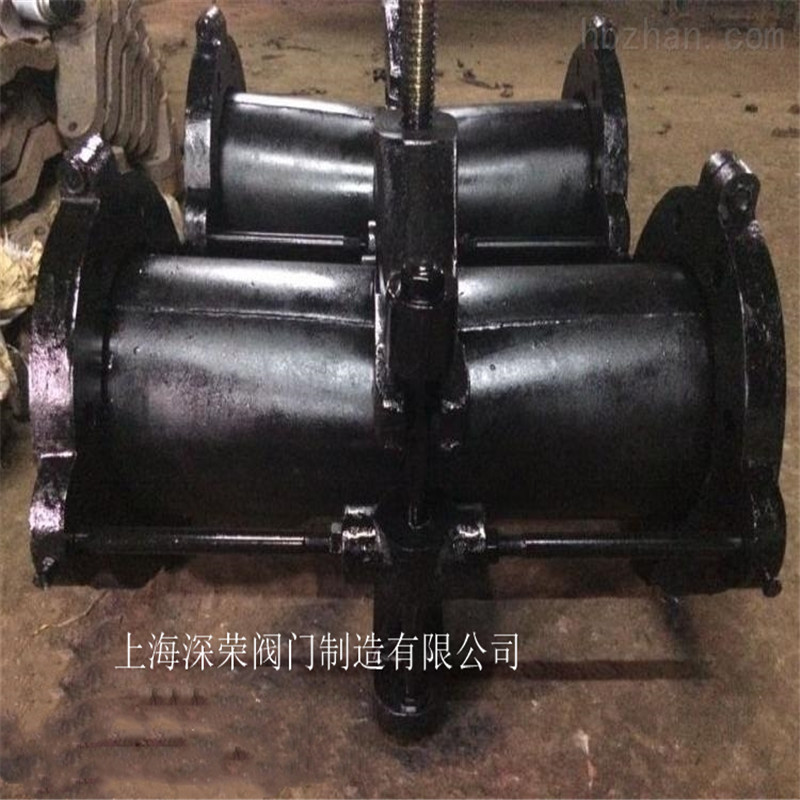

奥衬管夹阀主要结构形式：本阀门由上下铝合金阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。其工作原理：当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。也被称作夹管阀、胶管阀。
安装及维修：
①将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
②久时使用，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。
应用领域：
管夹阀在使用中，常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是选择。奥衬管夹阀可用于：污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥)电厂（FGD系统、除灰系统、煤输送）采矿（尾矿、浮选控制、排泥管线、尾矿充填、其他浆液）化学过程（腐蚀性和磨损性介质、粉末、颗粒）以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
主要性能规范：
公称通径DN（mm） | 公称压力PN（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | |
壳体 | 密封 | ||||
50~250 | 0.6 | 0.9 | 0.6 | ≤60 | 矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
300~400 | 0.4 | 0.6 | 0.4 | ||
主要连接尺寸：
公称通径DN（mm） | 主要尺寸 | ||||
L | H | D | D1 | Z-Φd | |
50 | 210 | 215 | 160 | 125 | 4-Φ18 |
80 | 300 | 275 | 195 | 160 | 4-Φ18 |
100 | 350 | 315 | 215 | 180 | 8-Φ18 |
125 | 430 | 350 | 240 | 210 | 8-Φ23 |
150 | 500 | 400 | 280 | 240 | 8-Φ23 |
200 | 650 | 530 | 335 | 275 | 8-Φ23 |
250 | 800 | 615 | 390 | 350 | 12-Φ23 |
300 | 950 | 720 | 440 | 400 | 12-Φ23 |
350 | 1100 | 800 | 500 | 460 | 16-Φ23 |
400 | 1250 | 890 | 565 | 515 | 16-Φ23 |
主要零件材料：
零件名称 | 法兰、支架座、压杆、支架、手轮连接套 | 皮管 | 顶丝 | 阀杆、支架轴 |
材料 | 灰铸铁 | 编织橡胶 | 40Cr | 碳素钢 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 GJ41X奥衬管夹阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 GJ41X奥衬管夹阀 法兰，伸缩节及 GJ41X奥衬管夹阀连接螺栓，并根据用户需要提供 GJ41X奥衬管夹阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
