YGJ941X外置式电动管夹阀|目前最新的【供应专区】

价格：￥490.00/件
品牌：奇众
起订：1件
供应：999件

品牌 :	奇众	型号 :	YGJ941X
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	电动管夹阀

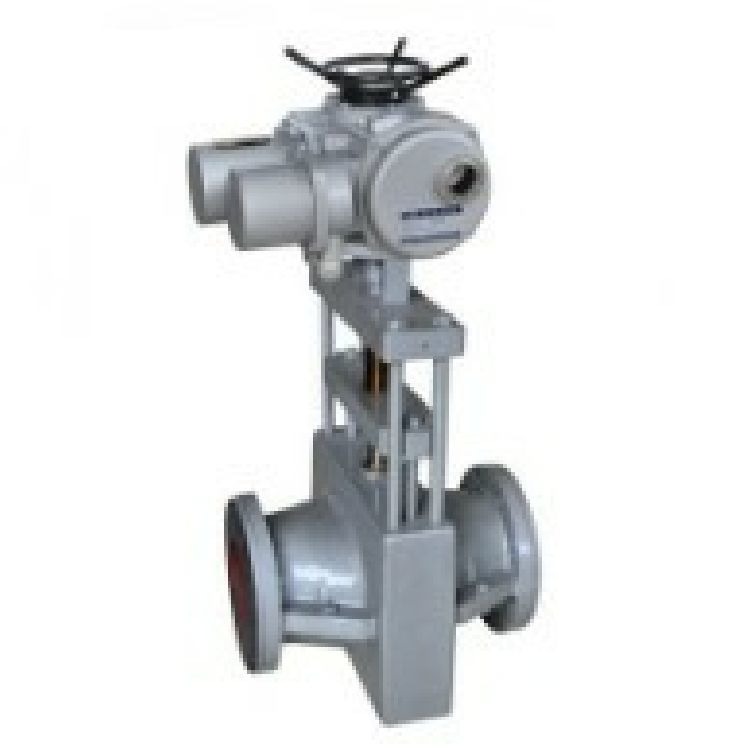

外置式电动管夹阀（YGJ941X-6C)

产品名称：外置式（YGJ941X-6C)

概述：

一、主要结构形式：
阀门由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮、电动头等零件组成。
公称通径：DN20-300
公称压力：0.6 1.0MPa
工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭。

外置式电动管夹阀（YGJ941X-6C)主要连接尺寸及外型尺寸:
公称通径主要连接尺寸及外型尺寸
Main outling dimensions and connection dimensions 重量
（KG）
L D D1 D2 b z-φ
20 135 105 75 55 16 4-14 2.5
25 145 115 85 65 16 4-14 3
32 160 135 100 78 18 4-18 4
40 180 145 110 85 18 4-18 6
50 210 165 125 100 20 4-18 7.5
65 250 185 145 120 20 4-18 9.5
80 300 190 160 135 22 4-18 16
100 350 215 180 155 22 8-18 20
125 430 245 210 185 25 8-18 28
150 500 280 240 210 25 8-23 43
200 650 335 295 265 32 8-23 80
250 800 390 350 310 32 12-23
300 950 562 445 400 32 12-23

公称通径	主要连接尺寸及外型尺寸 Main outling dimensions and connection dimensions						重量（KG）
公称通径	L	D	D1	D2	b	z-φ	重量（KG）
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80
250	800	390	350	310	32	12-23
300	950	562	445	400	32	12-23
