品牌：奇众
起订：1件
供应：999件
| 品牌 : | 奇众 | 型号 : | GJ6B41X-6L |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 气动管夹阀 |

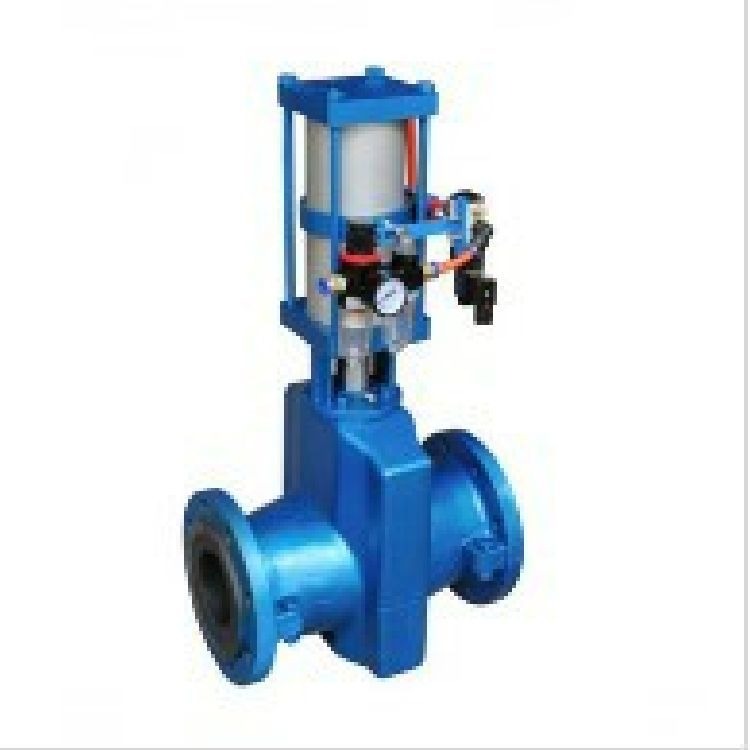

常开型气动管夹阀（GJ6B41X-6L)
产品名称：常开型气动管夹阀（GJ6B41X-6L)
主要性能规范
适用温度 | 使用介质 |
≤85℃ | 矿浆、磨料、干湿型粉尘类 |
常开型气动主要零件材料
名称 | 材料 |
阀体 | 铝合金 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢 |
压杆 | 球墨铸铁 |
电动头 | 组合件 |
托架 | 球墨铸铁 |
常开型气动管夹阀主要外形连接尺寸(mm)
公称通径 (DN) | 公称压力 (MPa) | 工作压力 (MPa) | L | L1 | D | D1 | Z-Φ | H | A | 重量 (kg) |
25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 |
|
|
|
32 | 165 | 145 | ＊140 | 100 | 4-18 |
|
|
| ||
40 | 190 | 157 | ＊150 | 110 | 4-18 |
|
|
| ||
50 | 210 | 160 | 160 | 125 | 4-18 |
|
|
| ||
65 | 250 | 199 | 180 | 145 | 4-18 |
|
|
| ||
80 | 300 | 222 | 195 | 160 | 4-18 |
|
|
| ||
100 | 350 | 250 | 215 | 180 | 8-18 |
|
|
| ||
125 | 430 | 318 | 245 | 210 | 8-18 |
|
|
| ||
150 | 500 | 350 | 280 | 240 | 8-23 | 1000 | 265 |
| ||
200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 | 1174 | 330 |
|
250 | 800 | 516 | ＊395 | 350 | 12-23 |
|
|
| ||
300 | 950 | 562 | ＊445 | 400 | 12-23 |
|
|
| ||
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78(PN1.0MPa) | ||||||||||
