品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | BFDG7M43HR |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

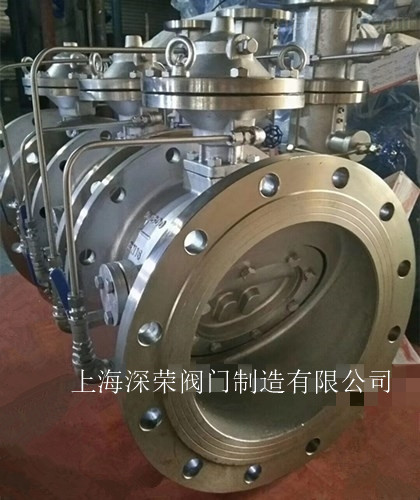

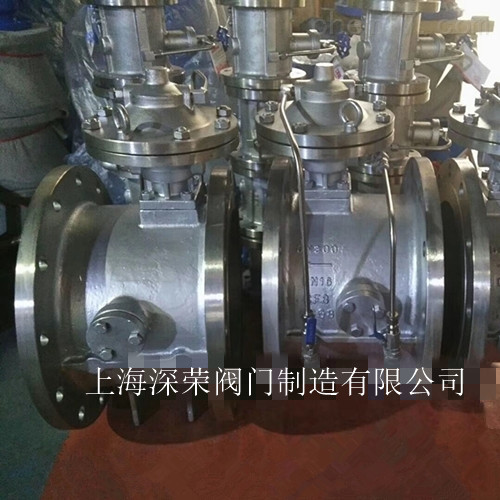

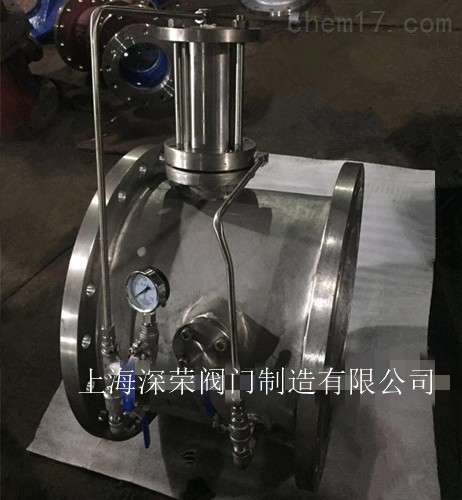

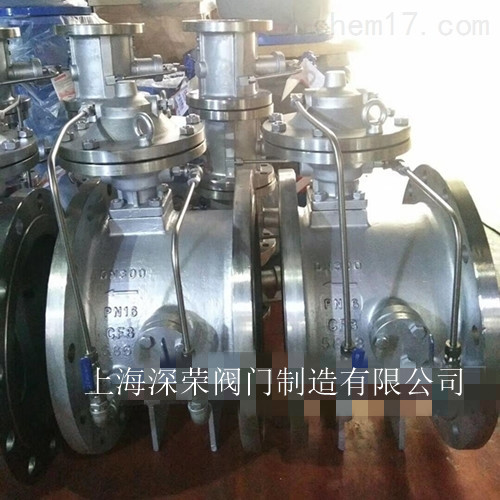

BFDG7M41HX隔膜式管力阀
产品简介：
不锈钢管力阀BFDG7M43HR不锈钢膜片式管力阀BFDG7M41HX不锈钢隔膜式管力阀/隔膜式单向阀/活塞式管力阀/活塞式单向阀/管道自力式控制阀BFDG7M41HR硬密封管力阀兼具电动阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系数安全。是一种结构新颖、性能先进、运行可靠的泵站控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。
工作原理：
开阀
当水泵启动后进口端水经过、过渡器、截止阀、高压管、进入膜片缸下部，在水的压力下推动膜片关上行带小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。
关阀
停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的在水压力水进入过滤器、截止阀、高压管、进入膜片缸上部，在水的压力下推动膜片头下行带动小阀板缓慢关闭。
应用领域：
管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，有普通型、回水低压型、污水型等五种规格，以满足不同客户不同工况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是一种结构新颖、性能先进、运行可靠的泵站控制设备。
安装说明：
1、可采取卧式与立式安装（介质流向上），有控制缸顶杆侧为出口方向，必须保证阀轴一定在水平位置。
2、为了安装维修方便，在空间许可内，应优先考虑卧式安装。
3、当阀门关闭时，有控制缸项顶杆侧为出口，阀板光面为进口，严禁反向安装。
4、当阀门口径≤700mm时，为改善管道受力情况，可设置支架或基础。
应用工况注意：
在泥沙和杂物较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。
主要零件材料：
零件名称 | 阀体 | 阀心 | 阀轴 | 密封面 | 填料 |
材料名称 | 球墨铸铁 | 球墨铸铁 | 不锈钢 | 丁jing橡胶 | O形密封圈 |
碳钢 | 碳钢 | ||||
不锈钢 | 不锈钢 |
主要技术参数：
名称 | 公称通径（mm） | 适用温度℃ | 适用介质 | 流阻系数 | 工作压力（Mpa） |
参数 | DN150-DN2000 | 0-120 | 泥污、污水 | 0.3-1.1 | 》0.1 |
名称 | 关阀时间（可调） | 开阀时间（可调） | 结构长度标准 | 法兰标准 | 泄漏量 |
参数 | 快关1-3秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
主要外形尺寸：
公称通径 | D1 | D2 | L | Z-φd |
150 | 285 | 240 | 260 | 8-φ22 |
200 | 340 | 295 | 280 | 8-φ22 |
250 | 395 | 350 | 300 | 12-φ23 |
300 | 445 | 400 | 320 | 12-φ22 |
350 | 505 | 460 | 350 | 16-φ22 |
400 | 565 | 515 | 410 | 16-φ27 |
450 | 615 | 565 | 445 | 20-φ26 |
500 | 670 | 620 | 495 | 20-φ26 |
600 | 780 | 725 | 580 | 20-φ30 |
700 | 895 | 840 | 660 | 24-φ30 |
800 | 1015 | 950 | 710 | 24-φ33 |
900 | 1115 | 1050 | 760 | 28-φ33 |
1000 | 1230 | 1160 | 810 | 28-φ36 |
1200 | 1455 | 1380 | 920 | 32-φ39 |
1400 | 1675 | 1590 | 1100 | 36-φ42 |
1600 | 1915 | 1820 | 1500 | 40-φ48 |
上海深荣阀门主要生产销售【不锈钢管力阀BFDG7M43HR不锈钢膜片式管力阀BFDG7M41HX不锈钢隔膜式管力阀/隔膜式单向阀/活塞式管力阀/活塞式单向阀/管道自力式控制阀BFDG7M41HR硬密封管力阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，努力为客户提供完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 BFDG7M43HR不锈钢管力阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 BFDG7M43HR不锈钢管力阀法兰，伸缩节及 BFDG7M43HR不锈钢管力阀连接螺栓，并根据用户需要提供 BFDG7M43HR不锈钢管力阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
