品牌：上海深荣
起订：1个
供应：589654000个
| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | 干灰气动进料阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |
详细介绍
产品概述;

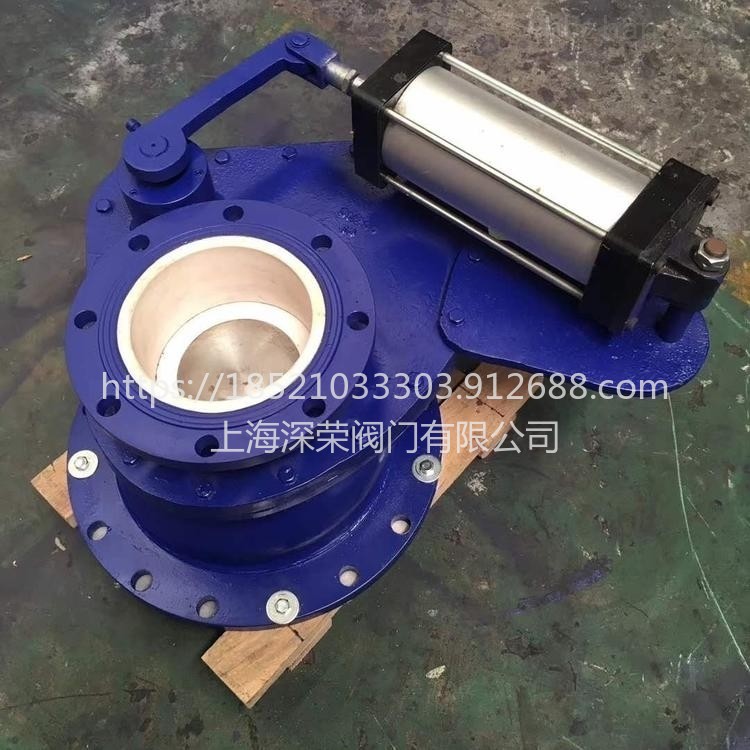

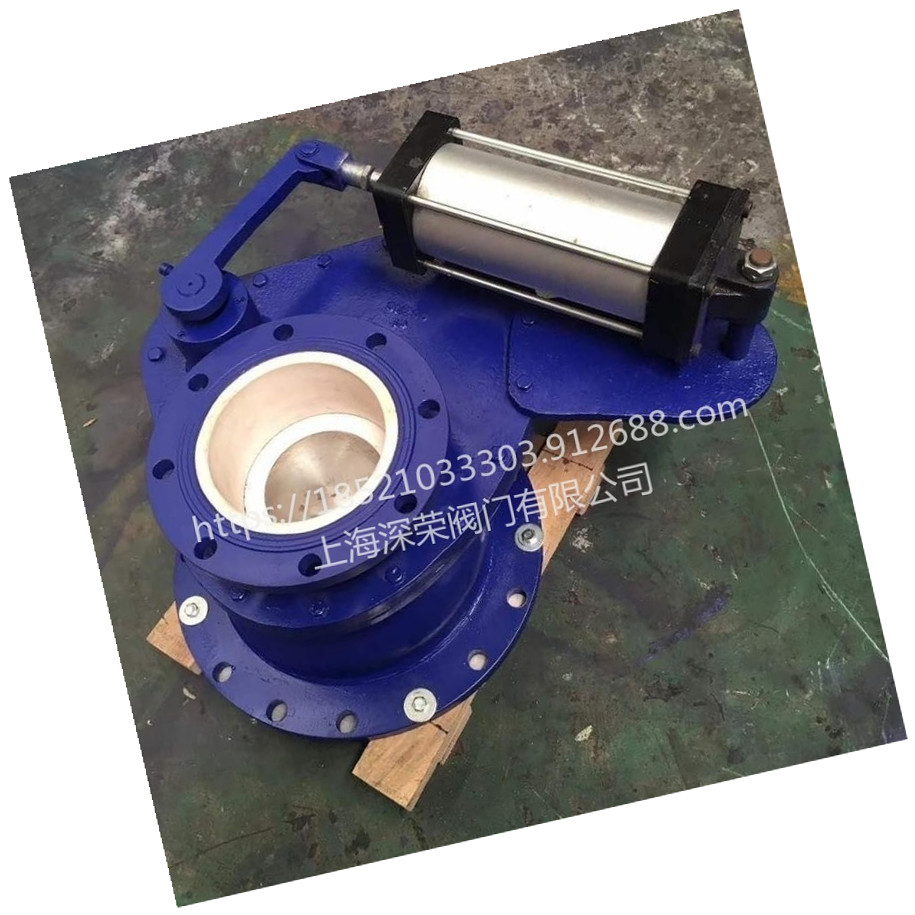

气动进料阀适用于火电厂干灰系统灰,渣进料的启闭用,同时也适用于矿山,石灰厂,水泥厂等有磨损,腐蚀的粉尘介质的进料启闭。
用途及特点：
进料阀设置于仓泵顶部,用于仓泵的进料控制。该产品采用大扭距气缸带动轴做90°回转,从而带动密封盘动作,当密封盘向上时, 即关闭进料阀；当密封盘向下时,即打开进料阀。上下密封口,盘均选用不锈钢硬件, 密封圈采用高温耐腐蚀橡胶；口与盘之间的 密封,依靠固定在阀体上密封圈和固定在密封盘上密封圈的紧密接触实现的；该阀具有关闭严,耐磨损,使用寿命长等特点。
干灰气动进料阀设计特点
1：在关闭位置时，金属的圆顶和柔性材质的密封圈之间为面接触，密封效果可靠。
2：在打开时，在物流的通道上没有阻碍；保证物流畅通。
3：在打开时，圆顶被布置在顶板后面、密封面在里面，保证了圆顶不受到磨损。
4：快速冲气密封和快速排气，保证了圆顶阀密封圈在工作中，不受到过多的磨损。
5：在圆顶和球顶之间合理的装配间隙，也保证了圆顶阀在工作中球顶和密封圈不受到磨损。
6：转动部位设计为轴瓦，保证了该部位的工作质量和寿命。
工作步骤：（以入料圆顶阀为例，直行程气缸）
1：在正常状态下，圆顶阀关闭并密封.
2：当控制该阀的电磁阀得电后，打开圆顶阀的气路被接通，气流进入气缸的前侧，气缸活塞向气缸后端移动；气缸后端的气被排 除从进入大气，圆顶在转臂的带动下，向打开方向转动。
3：在圆顶转动过程中，被转臂调整螺栓压下的限位开关的触头，逐渐伸长。当伸长的长度满足限位开关内部气路连接转换长度 时，密封圈的压缩空气被排入大气，密封圈内也没有压力。在打开的过程中，密封圈自然收缩，不会与圆顶之间有磨擦。 在6毫米行程的这个过程，密封圈内的气被全部放掉。
4：在活塞移动到气钢底部时，圆顶阀被完全打开。
5：当电磁阀失去电时，圆顶阀关闭的气路被接通。
6：空气将进入气钢后端，推动活塞向前运动，转臂带动圆顶旋转、关闭。
7：被转臂调整螺栓压下的限位开关的触头长度逐渐缩短。当缩短的长度满足限位开关内部气路连接的转换长度时，压缩空气进入 密封圈内并被接到压力开关的进气口；压力达到一定压力后，压力开关被接通，信号将被反馈到柜内。
