品牌：深荣
起订：1个
| 品牌 : | 深荣 | 型号 : | QF41F46 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直动式 | 主体材料 : | 铸铁 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 用途 : | 截止 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 特性 : | 高频绝缘陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 结构形式 : | 固定球球阀 |
| 测量范围 : | DN100 | 阀瓣开启高度 : | 全启式安全阀 |
| 种类 : | 浮球式 | 作用对象 : | 水 |
| 口径 : | DN200 |

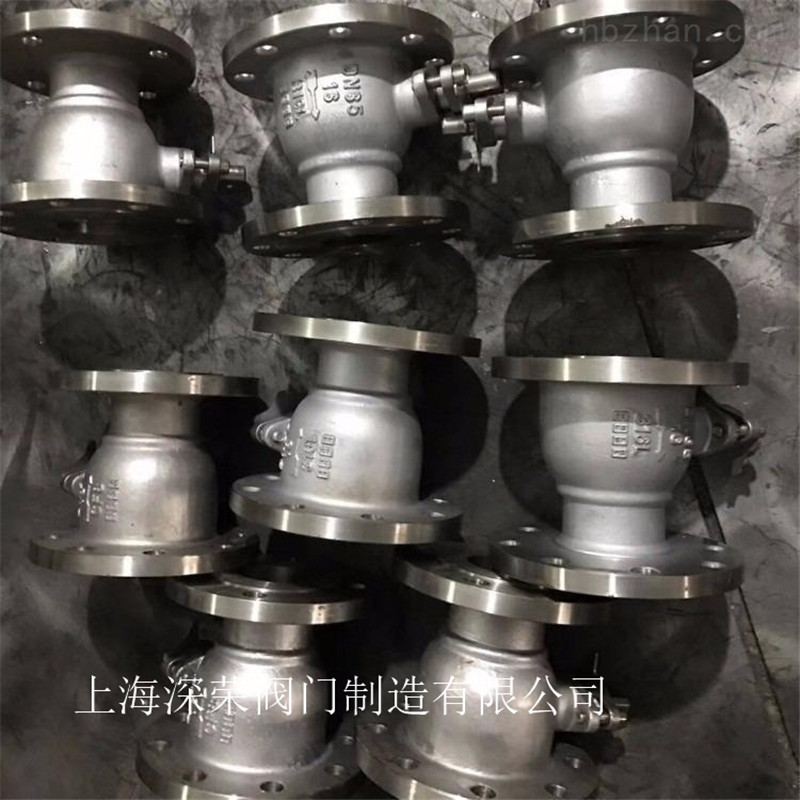

产品名称 | QF41F46衬氟放料球阀 |
产品型号 | QF41F46 |
公称通径 | DN25-DN100mm |
压力范围 | 1.6-2.5MPa |
阀体材质 | 铸钢、不锈钢 |
产品概述：
FQ41F46衬氟放料球阀属法兰连接手动直通式浮动球球阀，其采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件为氟塑料PTFE(F4)，适用在-50℃～150℃的浓度的王水、硫酸、盐酸、和有机酸、强酸、强氧化剂，FEP还适用于浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路、管线上使用。衬氟放料球阀是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封好，结构简单，维修方便，使用广等优点。
衬氟放料球阀技术标准表：
设计和制造标准 | GB/T12237 |
结构长度标准 | GB/T12221、HG/T3704-2003 |
法兰尺寸标准 | GB/T9113.1-26、HG/T20592-2009 |
压力试验 | GB/T13927-92 |
检验试验 | JB/T9092-99 |
驱动方式 | 手动、气动、电动 |
公称压力 | 0.6、1.0、1.6、2.5 |
衬氟放料球阀零部件材料表：
序号 | 零件名称 | 材料名称 | |||||
FQ41F4-Z | FQ41F4-C | FQ41F4-P | FQ41F4-R | FQ41F4-PL | FQ41F4-RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
3 | 内衬材料 | FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) | |||||
4 | 填料压盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE(F4)聚四氟乙烯 | |||||
6 | 螺栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Cr18Ni2 | 1Cr18Ni2 |
7 | 紧固螺母 | 45 | 45 | OCrl8Ni9 | OCrl8Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 操作手柄 | WCB | |||||
衬氟放料球阀主要外形图及连接尺寸表：
公称通径 | 公称压力 | 主要尺寸(mm) | 重量 | ||||||
DN(mm) | PN(Mpa) | L | D | D1 | D2 | Z-φd | f | b | (Kg) |
25/50 | 1.0 | 125 | 115/140 | 85/110 | 65/90 | 4-14/4-14 | 3/3 | 17/17 | 6.0 |
32/65 | 135 | 140/160 | 100/130 | 78/110 | 4-18/4-14 | 3/3 | 19/17 | 7.5 | |
40/65 | 150 | 150/160 | 110/130 | 85/110 | 4-18/4-14 | 3/3 | 19/17 | 10.0 | |
40/80 | 150 | 150/190 | 110/150 | 85/125 | 4-18/4-14 | 3/3 | 19/19 | 10.0 | |
50/80 | 165 | 165/190 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 16.0 | |
50/100 | 165 | 165/210 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 16.0 | |
65/100 | 180 | 185/210 | 145/170 | 120/145 | 4-18/4-18 | 3/3 | 21/19 | 20.5 | |
65/125 | 180 | 185/240 | 145/200 | 120/175 | 4-18/4-18 | 3/4 | 21/20 | 20.5 | |
80/125 | 240 | 200/240 | 160/200 | 135/175 | 8-18/8-18 | 3/4 | 21/20 | 31.0 | |
80/125 | 240 | 200/265 | 160/225 | 135/200 | 8-18/8-18 | 3/4 | 21/22 | 31.0 | |
100/150 | 260 | 220/265 | 180/225 | 155/200 | 8-18/8-18 | 3/4 | 23/22 | 43.0 | |
100/200 | 260 | 220/320 | 180/280 | 155/255 | 8-18/8-18 | 3/4 | 23/24 | 43.0 | |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口QF41F46衬氟放料球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供QF41F46衬氟放料球阀法兰，伸缩节QF41F46衬氟放料球阀连接螺栓，并根据用户需要提供QF41F46衬氟放料球阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
