品牌：京蝶阀门
起订：1个
供应：1111110个
| 品牌 : | 京蝶阀门 | 型号 : | FL641H |
| 材质 : | 球墨铸铁 | 连接形式 : | 法兰 |
| 订货号 : | 4492145 | 加工定制 : | 否 |
| 货号 : | 4492145 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 | 规格 : | DN50 |
| 是否跨境货源 : | 否 |
产品介绍：

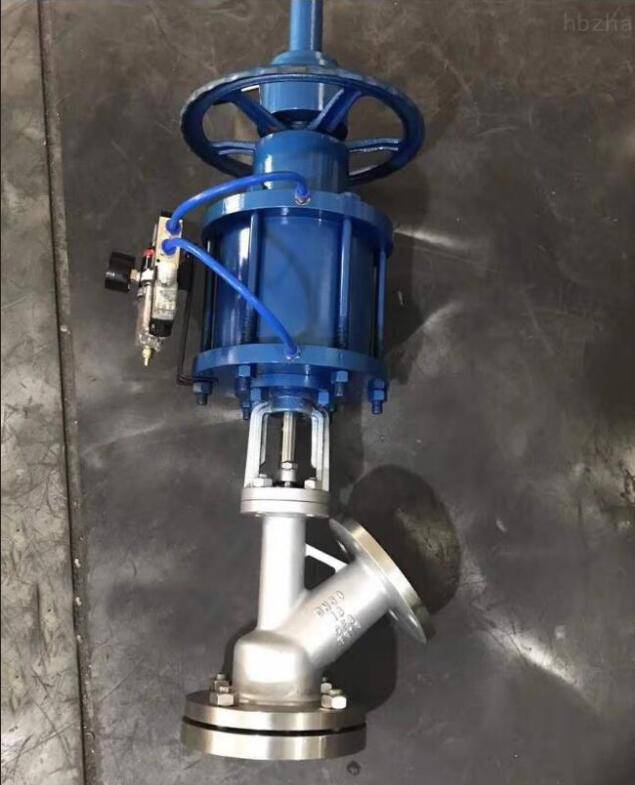

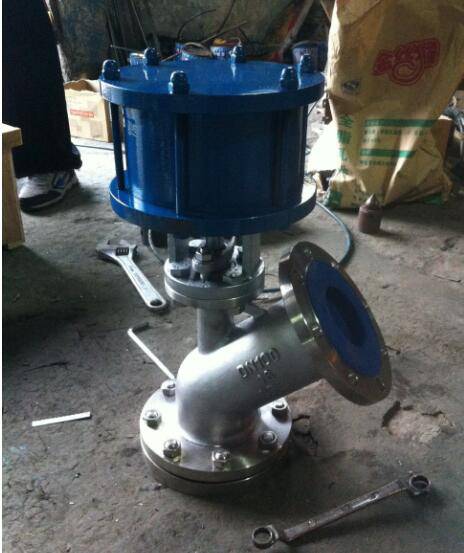

FL641H型保温夹套气动放料阀又称RTBPFY-V型气动保温放料阀，保温夹套气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。
应用范围：
（一）、气动保温放料阀耐腐蚀性
1、保温夹套气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的 低用温度为-29℃,温度为425℃。）
2、气动保温放料阀使用介质如颗粒、油品、纸浆、二氧化碳气体（不锈钢材质的 低使用温度为-100℃，使用温度为232℃。）
3、气动保温夹套放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及 （温度＞150℃ 浓度＞30%）。
（二）、不锈钢气动放料阀的一般工作温度：≤150℃
（三）、保温气动放料阀压力范围：0.6~2.5MPa
（四）、气动保温放料阀通径范围：25~250mm
结构特点：
放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。
标准规范：
设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
壳体试验 |
不锈钢 |
铜 |
主要尺寸及重量：
口径 |
上展式 |
下展式 |
||||||
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
