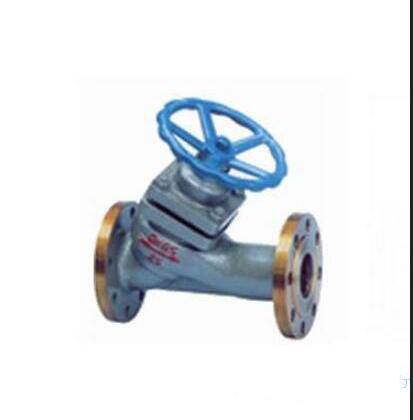

上海精工埃美柯京蝶阀门U45SM法兰直流式柱塞阀DN506580100

直流式柱塞阀关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。直流式柱塞阀的优点是介质在内流动平衡转弯拐角少。直通式流线为二通形、角式流线为直角形、而直流式流线为直流形，根据对三种柱塞阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5，阻力大大降低。

直流式柱塞阀产品特点：

1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜 了内外泄漏。

4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

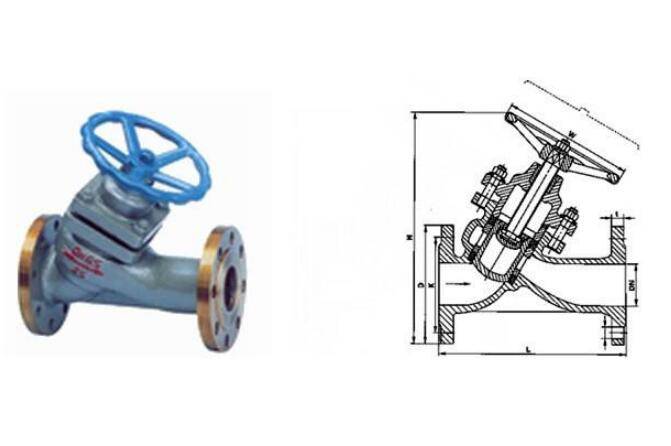

直流式柱塞阀连接尺寸：
